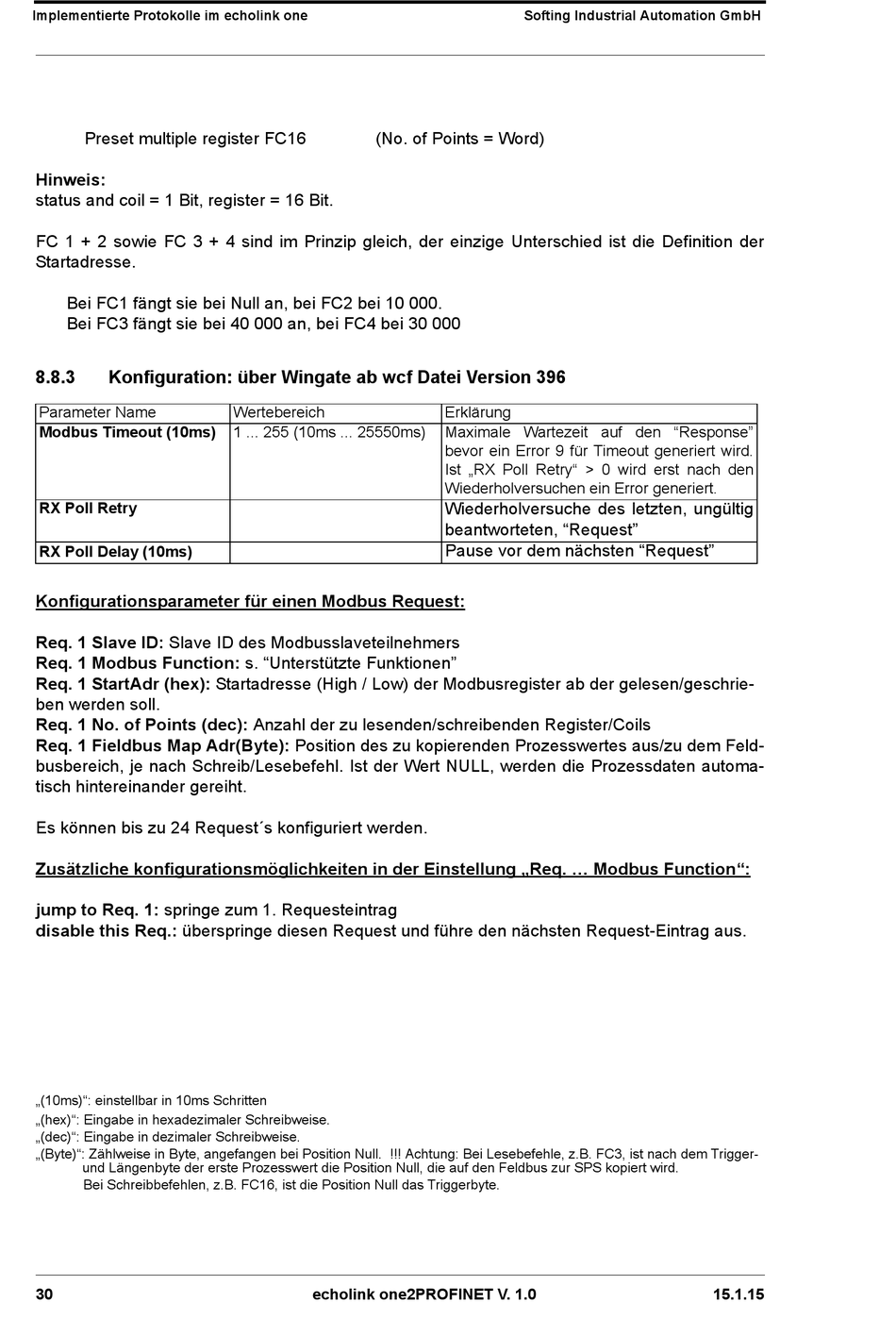

Implementierte Protokolle im echolink one
Preset multiple register FC16
Hinweis:
status and coil = 1 Bit, register = 16 Bit.
FC 1 + 2 sowie FC 3 + 4 sind im Prinzip gleich, der einzige Unterschied ist die Definition der
Startadresse.
Bei FC1 fängt sie bei Null an, bei FC2 bei 10 000.
Bei FC3 fängt sie bei 40 000 an, bei FC4 bei 30 000
8.8.3
Konfiguration: über Wingate ab wcf Datei Version 396
Parameter Name
Modbus Timeout (10ms)
RX Poll Retry
RX Poll Delay (10ms)
Konfigurationsparameter für einen Modbus Request:
Req. 1 Slave ID: Slave ID des Modbusslaveteilnehmers
Req. 1 Modbus Function: s. "Unterstützte Funktionen"
Req. 1 StartAdr (hex): Startadresse (High / Low) der Modbusregister ab der gelesen/geschrie-
ben werden soll.
Req. 1 No. of Points (dec): Anzahl der zu lesenden/schreibenden Register/Coils
Req. 1 Fieldbus Map Adr(Byte): Position des zu kopierenden Prozesswertes aus/zu dem Feld-
busbereich, je nach Schreib/Lesebefehl. Ist der Wert NULL, werden die Prozessdaten automa-
tisch hintereinander gereiht.
Es können bis zu 24 Request´s konfiguriert werden.
Zusätzliche konfigurationsmöglichkeiten in der Einstellung „Req. ... Modbus Function":
jump to Req. 1: springe zum 1. Requesteintrag
disable this Req.: überspringe diesen Request und führe den nächsten Request-Eintrag aus.
„(10ms)": einstellbar in 10ms Schritten
„(hex)": Eingabe in hexadezimaler Schreibweise.
„(dec)": Eingabe in dezimaler Schreibweise.
„(Byte)": Zählweise in Byte, angefangen bei Position Null. !!! Achtung: Bei Lesebefehle, z.B. FC3, ist nach dem Trigger-
und Längenbyte der erste Prozesswert die Position Null, die auf den Feldbus zur SPS kopiert wird.
Bei Schreibbefehlen, z.B. FC16, ist die Position Null das Triggerbyte.
30
(No. of Points = Word)
Wertebereich
1 ... 255 (10ms ... 25550ms)
echolink one2PROFINET V. 1.0
Softing Industrial Automation GmbH
Erklärung
Maximale Wartezeit auf den "Response"
bevor ein Error 9 für Timeout generiert wird.
Ist „RX Poll Retry" > 0 wird erst nach den
Wiederholversuchen ein Error generiert.
Wiederholversuche des letzten, ungültig
beantworteten, "Request"
Pause vor dem nächsten "Request"
