Implementierte Protokolle im echolink one

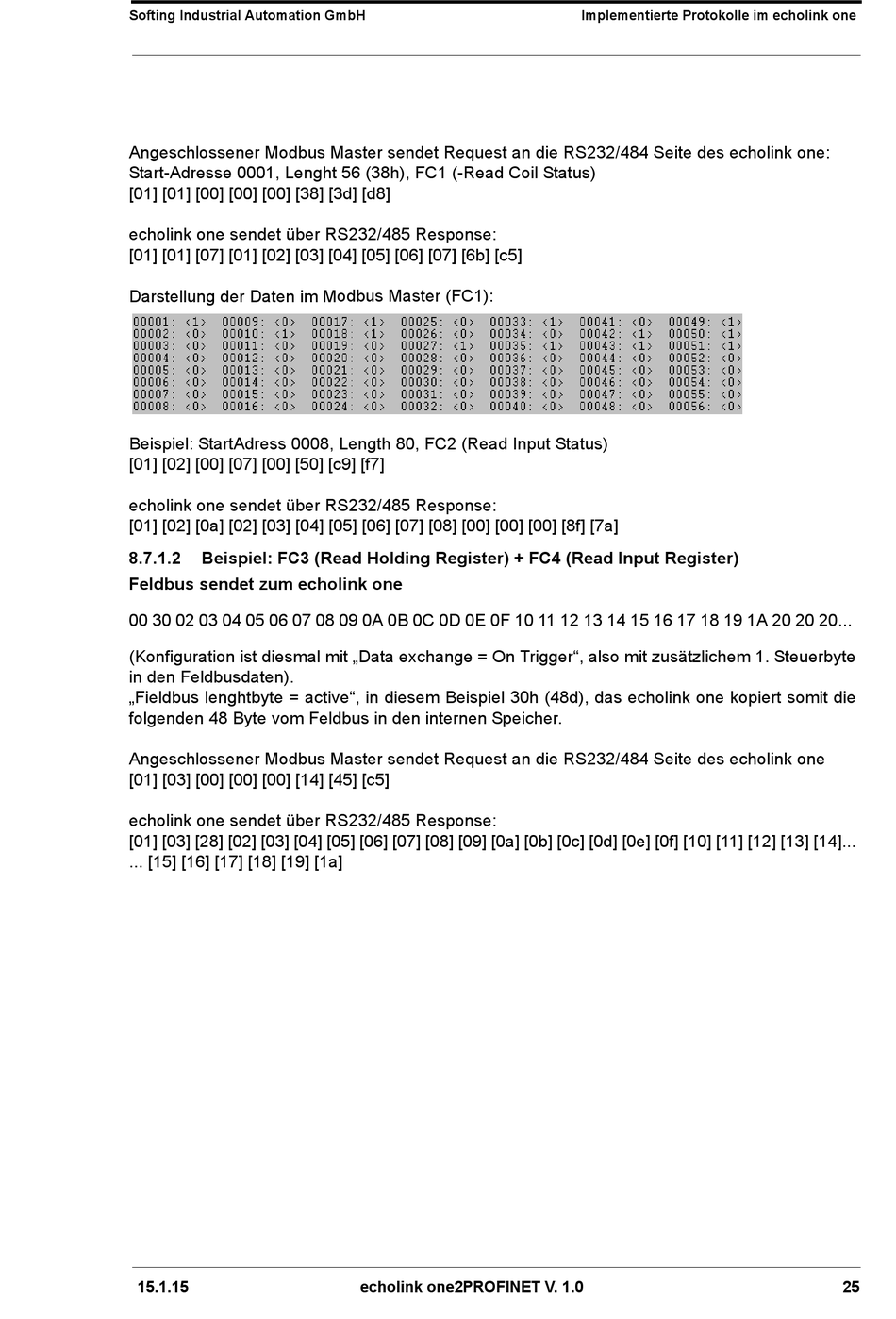

Angeschlossener Modbus Master sendet Request an die RS232/484 Seite des echolink one:
Start-Adresse 0001, Lenght 56 (38h), FC1 (-Read Coil Status)
[01] [01] [00] [00] [00] [38] [3d] [d8]
echolink one sendet über RS232/485 Response:
[01] [01] [07] [01] [02] [03] [04] [05] [06] [07] [6b] [c5]
Darstellung der Daten im Modbus Master (FC1):
Beispiel: StartAdress 0008, Length 80, FC2 (Read Input Status)
[01] [02] [00] [07] [00] [50] [c9] [f7]
echolink one sendet über RS232/485 Response:
[01] [02] [0a] [02] [03] [04] [05] [06] [07] [08] [00] [00] [00] [8f] [7a]
8.7.1.2
Beispiel: FC3 (Read Holding Register) + FC4 (Read Input Register)
Feldbus sendet zum echolink one
00 30 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 20 20 20...
(Konfiguration ist diesmal mit „Data exchange = On Trigger", also mit zusätzlichem 1. Steuerbyte
in den Feldbusdaten).
„Fieldbus lenghtbyte = active", in diesem Beispiel 30h (48d), das echolink one kopiert somit die
folgenden 48 Byte vom Feldbus in den internen Speicher.
Angeschlossener Modbus Master sendet Request an die RS232/484 Seite des echolink one
[01] [03] [00] [00] [00] [14] [45] [c5]
echolink one sendet über RS232/485 Response:
[01] [03] [28] [02] [03] [04] [05] [06] [07] [08] [09] [0a] [0b] [0c] [0d] [0e] [0f] [10] [11] [12] [13] [14]...
... [15] [16] [17] [18] [19] [1a]
15.1.15
echolink one2PROFINET V. 1.0
