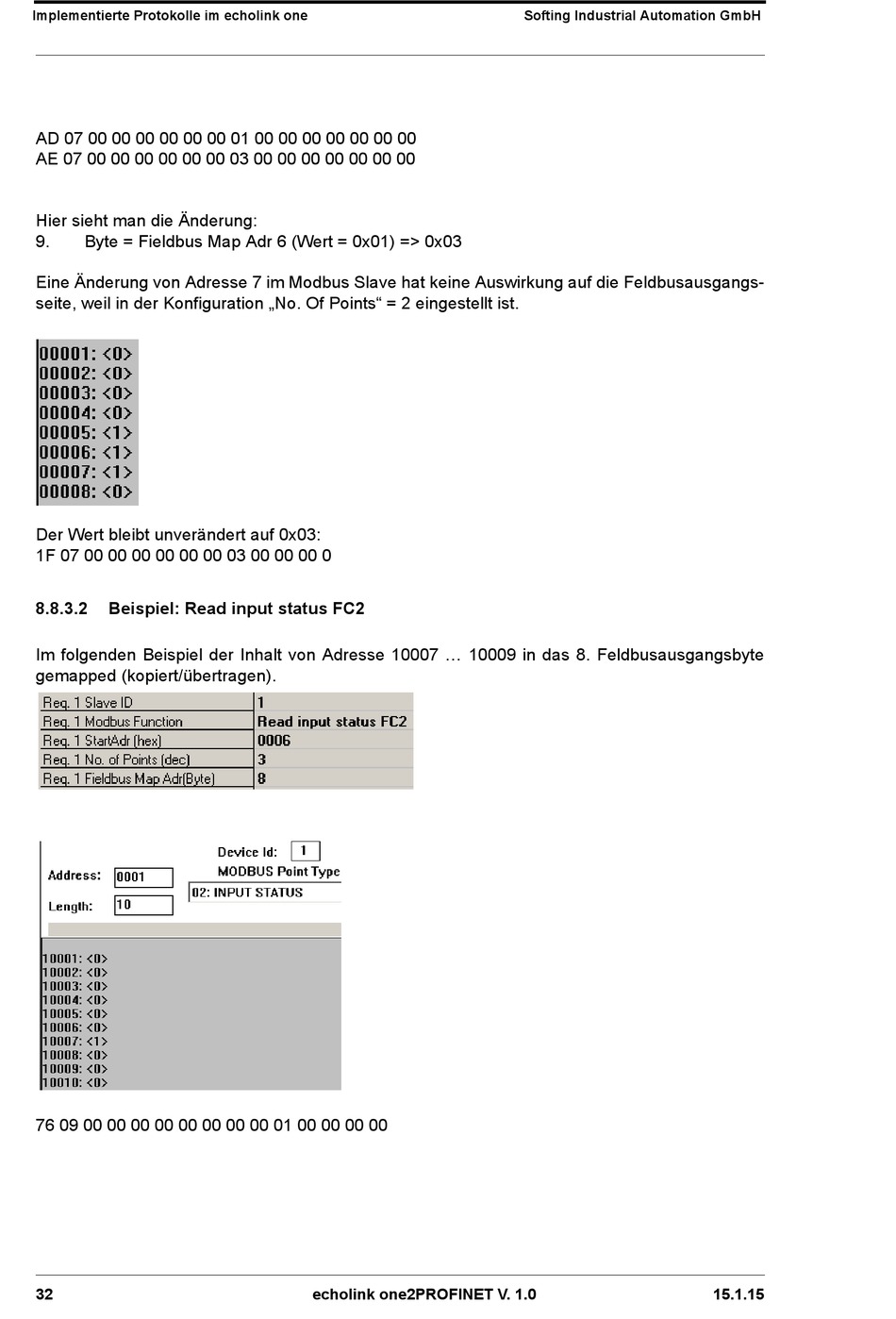

Implementierte Protokolle im echolink one
Softing Industrial Automation GmbH
AD 07 00 00 00 00 00 00 01 00 00 00 00 00 00 00
AE 07 00 00 00 00 00 00 03 00 00 00 00 00 00 00
Hier sieht man die Änderung:
9.
Byte = Fieldbus Map Adr 6 (Wert = 0x01) => 0x03
Eine Änderung von Adresse 7 im Modbus Slave hat keine Auswirkung auf die Feldbusausgangs-
seite, weil in der Konfiguration „No. Of Points" = 2 eingestellt ist.
Der Wert bleibt unverändert auf 0x03:
1F 07 00 00 00 00 00 00 03 00 00 00 0
8.8.3.2
Beispiel: Read input status FC2
Im folgenden Beispiel der Inhalt von Adresse 10007 ... 10009 in das 8. Feldbusausgangsbyte
gemapped (kopiert/übertragen).
76 09 00 00 00 00 00 00 00 00 01 00 00 00 00
32
