Implementierte Protokolle im echolink one

8 Implementierte Protokolle im echolink one
Das echolink one wird mit dem Script "Universalscript" ausgeliefert. Die Konfiguration der Proto-
kolle erfolgt im Konfigurationsmodus (siehe Kapitel 4.1) mit der Software WINGATE.
Achtung: Wird ein Reset Device durchgeführt, geht möglicherweise das
"Universalscript" verloren und muss neu eingespielt werden.
8.1

Protokoll: Transparent

Die Daten werden bidirektional vom echolink one übertragen.
8.1.1

Datenaufbau

Auf der RS-Eingangsseite ist eine Timeoutzeit von 2 ms fest eingestellt. Werden innerhalb der
Timeoutzeit keine weiteren Daten empfangen, werden die bis dahin empfangenen Daten auf den
Bus übertragen.
Werden weniger Daten über Rx empfangen, als über die GSDML-Datei konfiguriert (I/O-Länge),
dann wird der Rest mit NULL aufgefüllt.
Zuviel empfangene Daten werden abgeschnitten.
8.2

Protokoll: Universal 232

Die Protokollbezeichnung "Universal 232" und auch der Bezug auf die
"RS232-Schnittstelle" in der Beschreibung sind historisch gewachsen.
Das Protokoll funktioniert aber auch genauso mit RS422 und RS485!

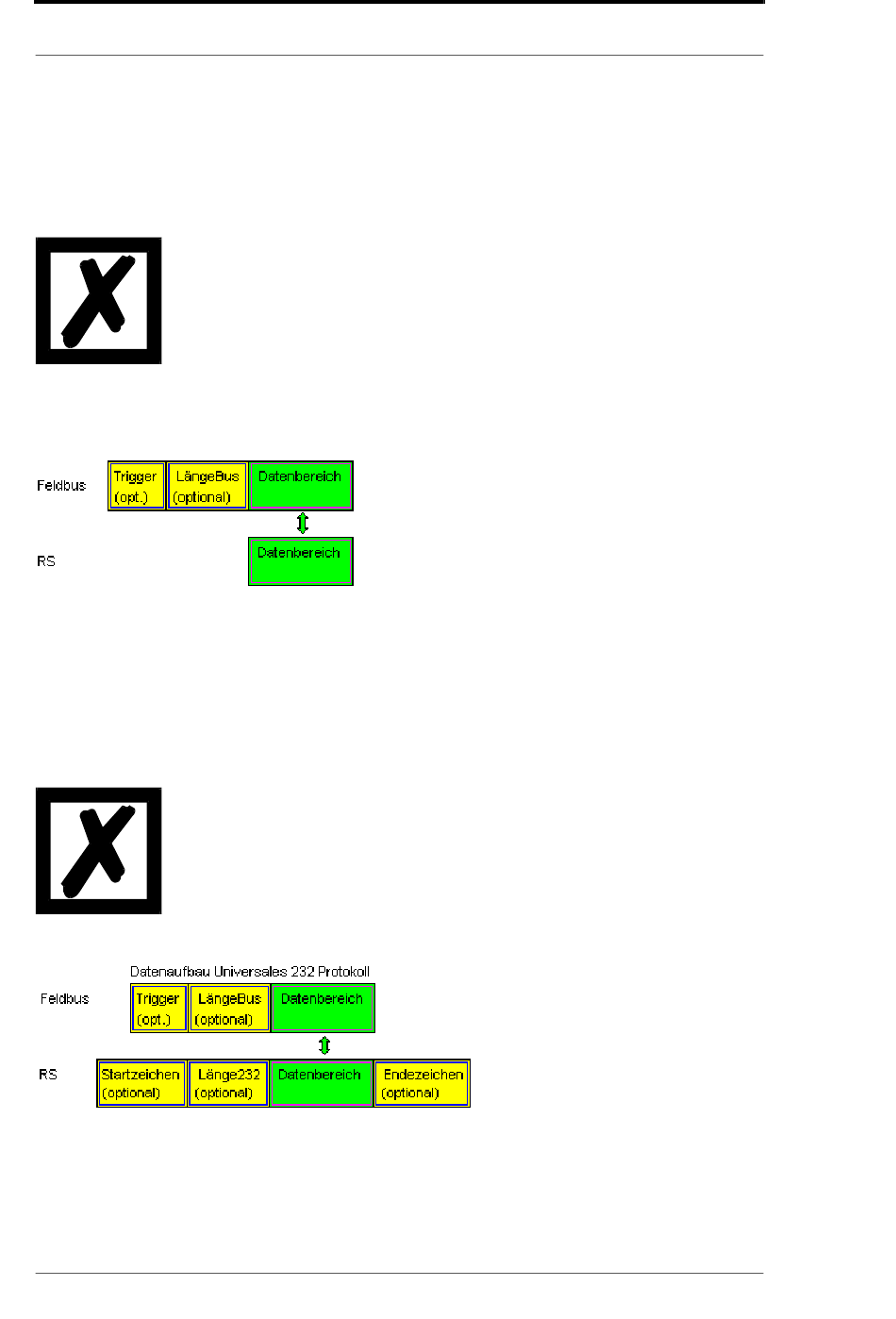

8.2.1 Datenaufbau
