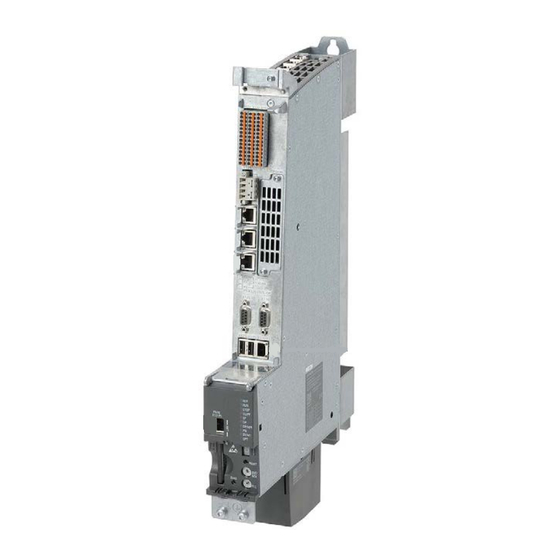

- Seite 1 Installationshandbuch Inbetriebnahme von uaGate 840D...
-
Seite 2: Häufig Gestellte Fragen Zur Inbetriebnahme Von Uagate 840D
• Die Ethernet-Schnittstelle X120 dient dem Anschluss des Automatisierungsnetzes (Bediengeräteschnittstelle). Die Schnittstelle X120 ist nicht durch eine Firewall isoliert, daher wird uaGate 840D idealerweise über diese Schnittstelle betrieben. Die Schnittstelle X120 in SINUMERIK 840D sl verwendet die feste IP-Adresse 192.168.214.1. Für den Anschluss an das Maschinennetz sollte das Gateway dann ebenfalls mit einer festen IP-Adresse konfiguriert werden (z.B. - Seite 3 Umsetzer zwischen der SINUMERIK 840D pl-spezifische Kommunikation und der Ethernet-Kommunikation verwendet werden. Das Softing-Produkt echolink S7-compact unterstützt die Umsetzung zwischen PG/MPI und Ethernet und eignet sich deshalb für den Einsatz. Es muss sichergestellt werden, dass SINUMERIK 840D pl eingeschaltet ist und korrekte Kommunika- tionseinstellungen verwendet.
- Seite 4 • IP-Addresse Addresse für den Zugriff auf echolink S7-compact Die IP-Adresse kann frei gewählt werden (z.B. 192.168.214.XXX), muss aber im selben Netz wie das MACHINE-Netz von uaGate 840D liegen. • Übertragungsgeschwindigkeit Die Übertragungsgeschwindigkeit muss auf 187.5 kBit/s gesetzt werden. • Eigene Teilnehmeradresse...
- Seite 5 Installationshandbuch 6. Wie konfiguriere ich uaGate 840D für die Verbindung zu SINUMERIK 840D pl? Für eine Verbindung zum Steuerungstyp SINUMERIK 840D pl sind die Transport Services Access Point (TSAP)-Einstellungen der Hauptunterschied in der uaGate 840D-Konfiguration. Zu den SINUMERIK 840D pl-spezifischen Einstellungen gehören (siehe Abbildung 4): •...
- Seite 6 Installationshandbuch Softing Industrial Automation GmbH Richard-Reitzner-Allee 6 85540 Haar / Deutschland Tel.: +49 89 456 56 -340 Fax: +49 89 456 56 -488 info.automation@softing.com https://industrial.softing.com/de Technische Änderungen vorbehalten. © Softing Industrial Automation GmbH, DeviceCommissioning840D_I_DE_200901_201, September 2020...
