SSI-Schnittstelle

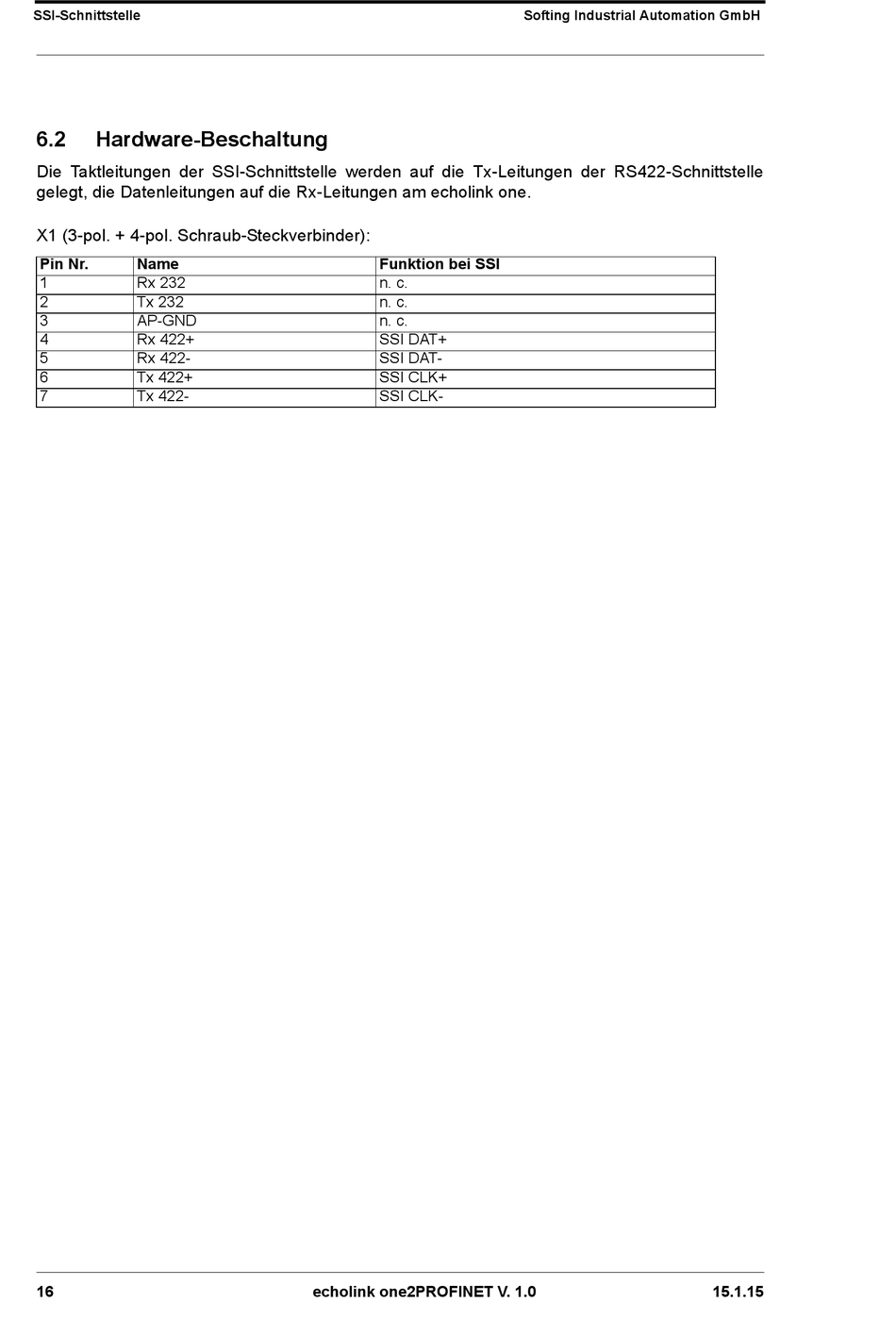

6.2
Hardware-Beschaltung
Die Taktleitungen der SSI-Schnittstelle werden auf die Tx-Leitungen der RS422-Schnittstelle
gelegt, die Datenleitungen auf die Rx-Leitungen am echolink one.
X1 (3-pol. + 4-pol. Schraub-Steckverbinder):
Pin Nr.
Name
1
Rx 232
2
Tx 232
3
AP-GND
4
Rx 422+
5
Rx 422-
6
Tx 422+
7
Tx 422-
16
Funktion bei SSI
n. c.
n. c.
n. c.
SSI DAT+
SSI DAT-
SSI CLK+
SSI CLK-
echolink one2PROFINET V. 1.0
Softing Industrial Automation GmbH
15.1.15
