Softing Industrial Automation GmbH
8.8.3.1

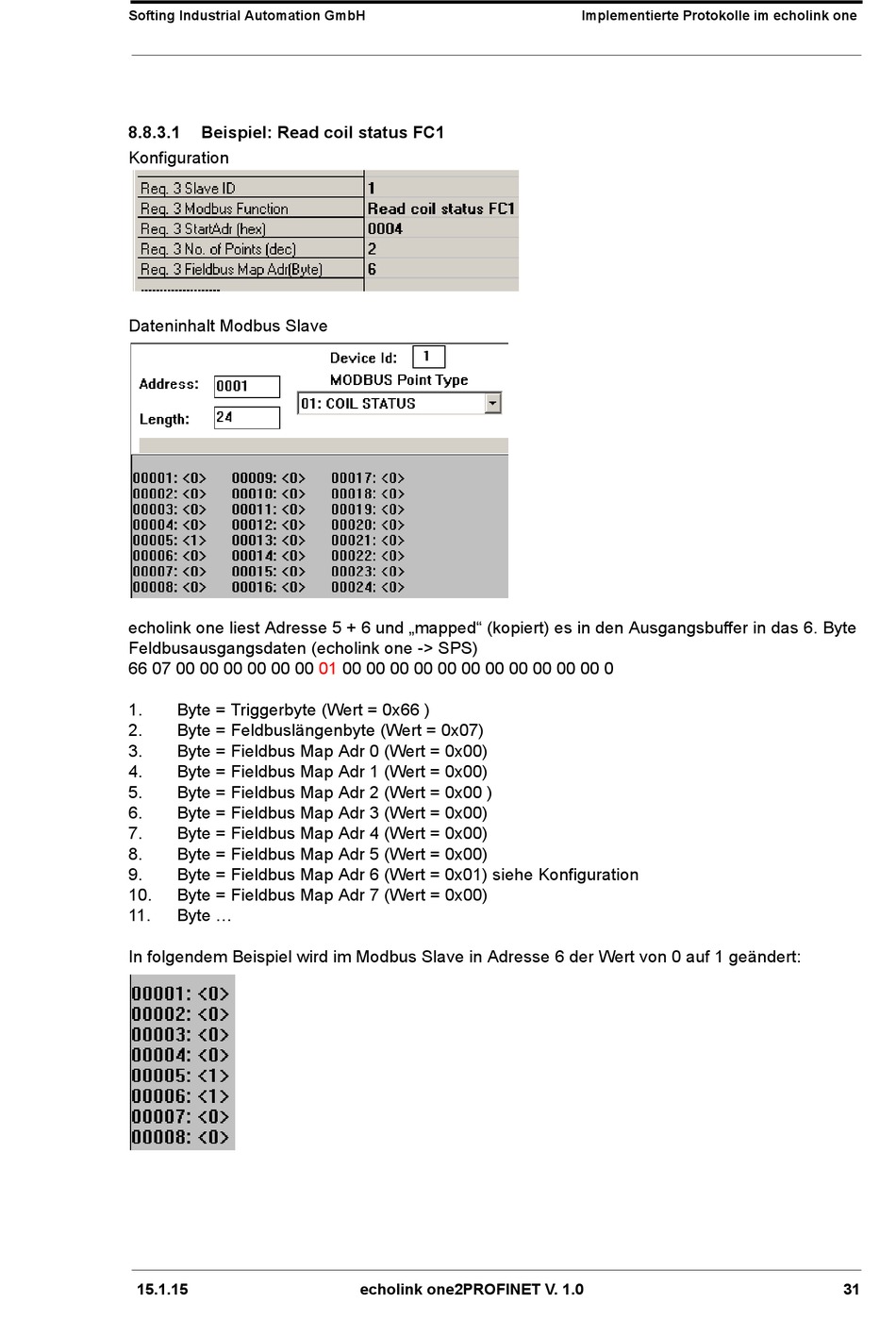

Beispiel: Read coil status FC1
Konfiguration
Dateninhalt Modbus Slave
echolink one liest Adresse 5 + 6 und „mapped" (kopiert) es in den Ausgangsbuffer in das 6. Byte
Feldbusausgangsdaten (echolink one -> SPS)
66 07 00 00 00 00 00 00
1.
Byte = Triggerbyte (Wert = 0x66 )
2.
Byte = Feldbuslängenbyte (Wert = 0x07)
3.
Byte = Fieldbus Map Adr 0 (Wert = 0x00)
4.
Byte = Fieldbus Map Adr 1 (Wert = 0x00)
5.
Byte = Fieldbus Map Adr 2 (Wert = 0x00 )
6.
Byte = Fieldbus Map Adr 3 (Wert = 0x00)
7.
Byte = Fieldbus Map Adr 4 (Wert = 0x00)
8.
Byte = Fieldbus Map Adr 5 (Wert = 0x00)
9.
Byte = Fieldbus Map Adr 6 (Wert = 0x01) siehe Konfiguration
10.
Byte = Fieldbus Map Adr 7 (Wert = 0x00)
11.
Byte ...
In folgendem Beispiel wird im Modbus Slave in Adresse 6 der Wert von 0 auf 1 geändert:
15.1.15
01
00 00 00 00 00 00 00 00 00 00 00 0
echolink one2PROFINET V. 1.0
