Hardware-Anschlüsse, Schalter und Leuchtdioden
9.1
Gerätebeschriftung

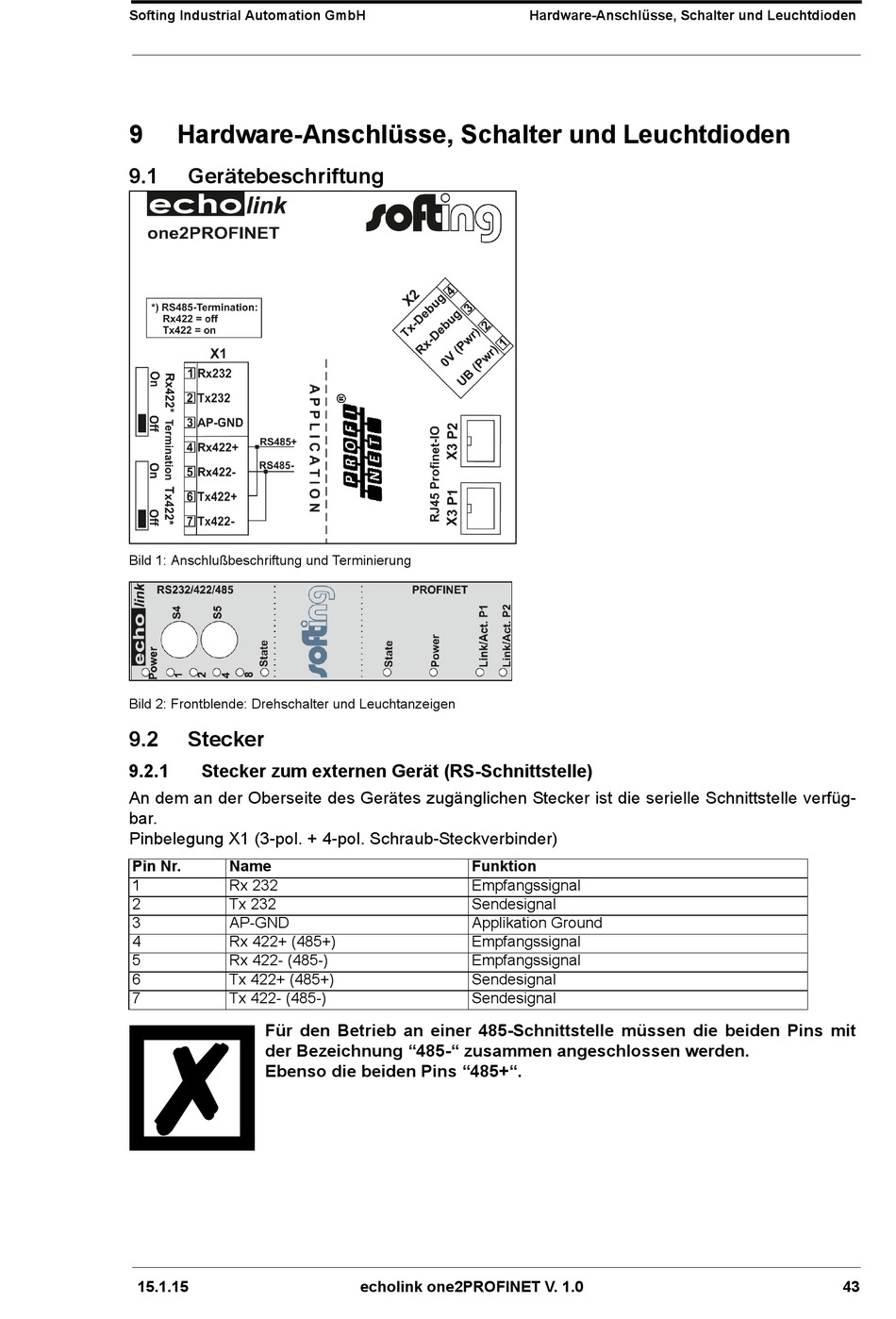

Bild 1: Anschlußbeschriftung und Terminierung
Bild 2: Frontblende: Drehschalter und Leuchtanzeigen
9.2
Stecker
9.2.1
Stecker zum externen Gerät (RS-Schnittstelle)
An dem an der Oberseite des Gerätes zugänglichen Stecker ist die serielle Schnittstelle verfüg-
bar.
Pinbelegung X1 (3-pol. + 4-pol. Schraub-Steckverbinder)
Pin Nr.
Name
1
Rx 232
2
Tx 232
3
AP-GND
4
Rx 422+ (485+)
5
Rx 422- (485-)
6
Tx 422+ (485+)
7
Tx 422- (485-)
Für den Betrieb an einer 485-Schnittstelle müssen die beiden Pins mit
der Bezeichnung "485-" zusammen angeschlossen werden.
Ebenso die beiden Pins "485+".
15.1.15
Hardware-Anschlüsse, Schalter und Leuchtdioden
Funktion
Empfangssignal
Sendesignal
Applikation Ground
Empfangssignal
Empfangssignal
Sendesignal
Sendesignal
