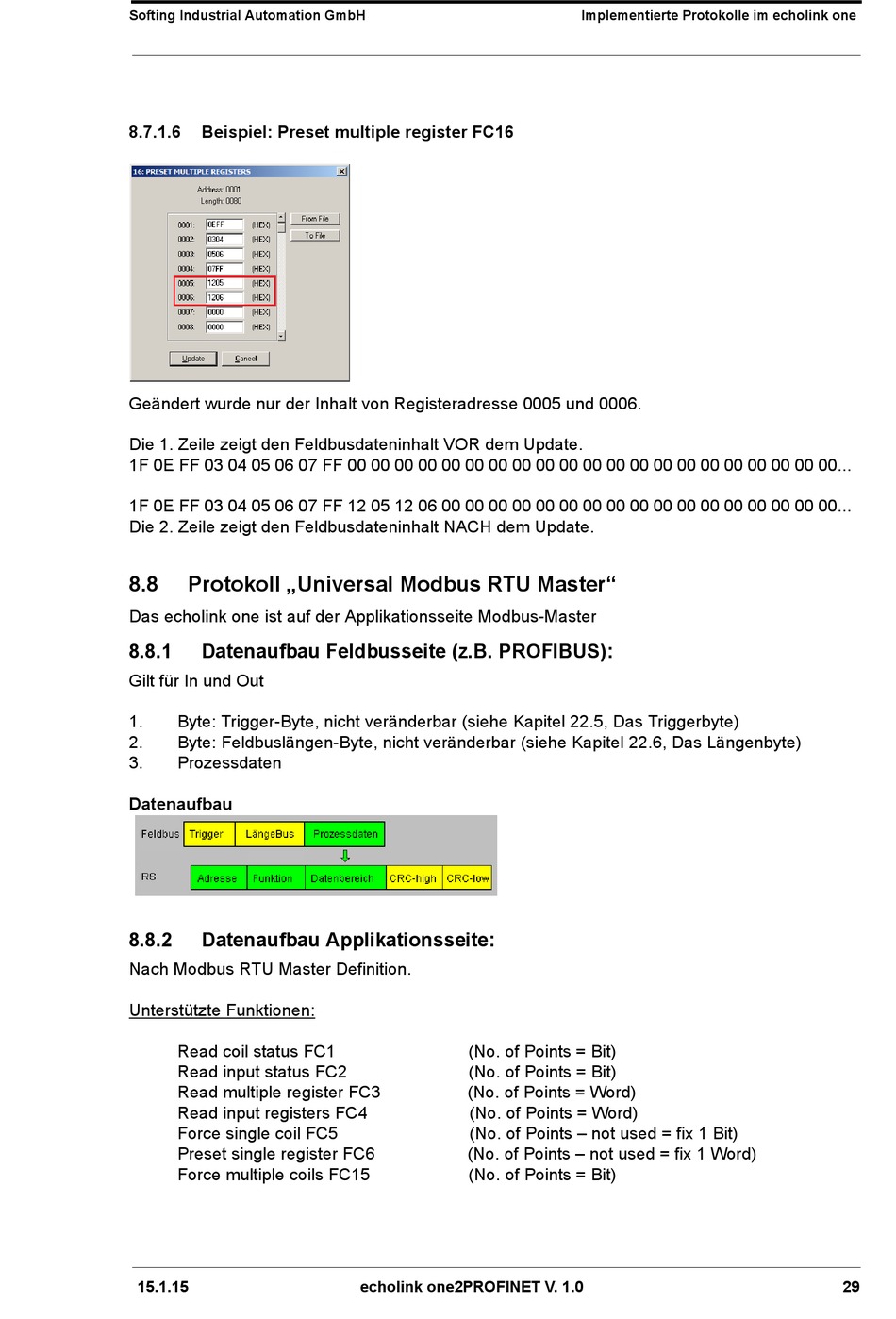

8.7.1.6
Beispiel: Preset multiple register FC16
Geändert wurde nur der Inhalt von Registeradresse 0005 und 0006.
Die 1. Zeile zeigt den Feldbusdateninhalt VOR dem Update.
1F 0E FF 03 04 05 06 07 FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00...
1F 0E FF 03 04 05 06 07 FF 12 05 12 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00...
Die 2. Zeile zeigt den Feldbusdateninhalt NACH dem Update.
8.8
Protokoll „Universal Modbus RTU Master"
Das echolink one ist auf der Applikationsseite Modbus-Master
8.8.1
Datenaufbau Feldbusseite (z.B. PROFIBUS):
Gilt für In und Out
1.
Byte: Trigger-Byte, nicht veränderbar (siehe Kapitel 22.5, Das Triggerbyte)
2.
Byte: Feldbuslängen-Byte, nicht veränderbar (siehe Kapitel 22.6, Das Längenbyte)
3.
Prozessdaten
Datenaufbau
8.8.2
Datenaufbau Applikationsseite:
Nach Modbus RTU Master Definition.
Unterstützte Funktionen:
Read coil status FC1
Read input status FC2
Read multiple register FC3
Read input registers FC4
Force single coil FC5
Preset single register FC6
Force multiple coils FC15
15.1.15
(No. of Points = Bit)
(No. of Points = Bit)
(No. of Points = Word)
(No. of Points = Word)
(No. of Points – not used = fix 1 Bit)
(No. of Points – not used = fix 1 Word)
(No. of Points = Bit)
echolink one2PROFINET V. 1.0
Implementierte Protokolle im echolink one
29
