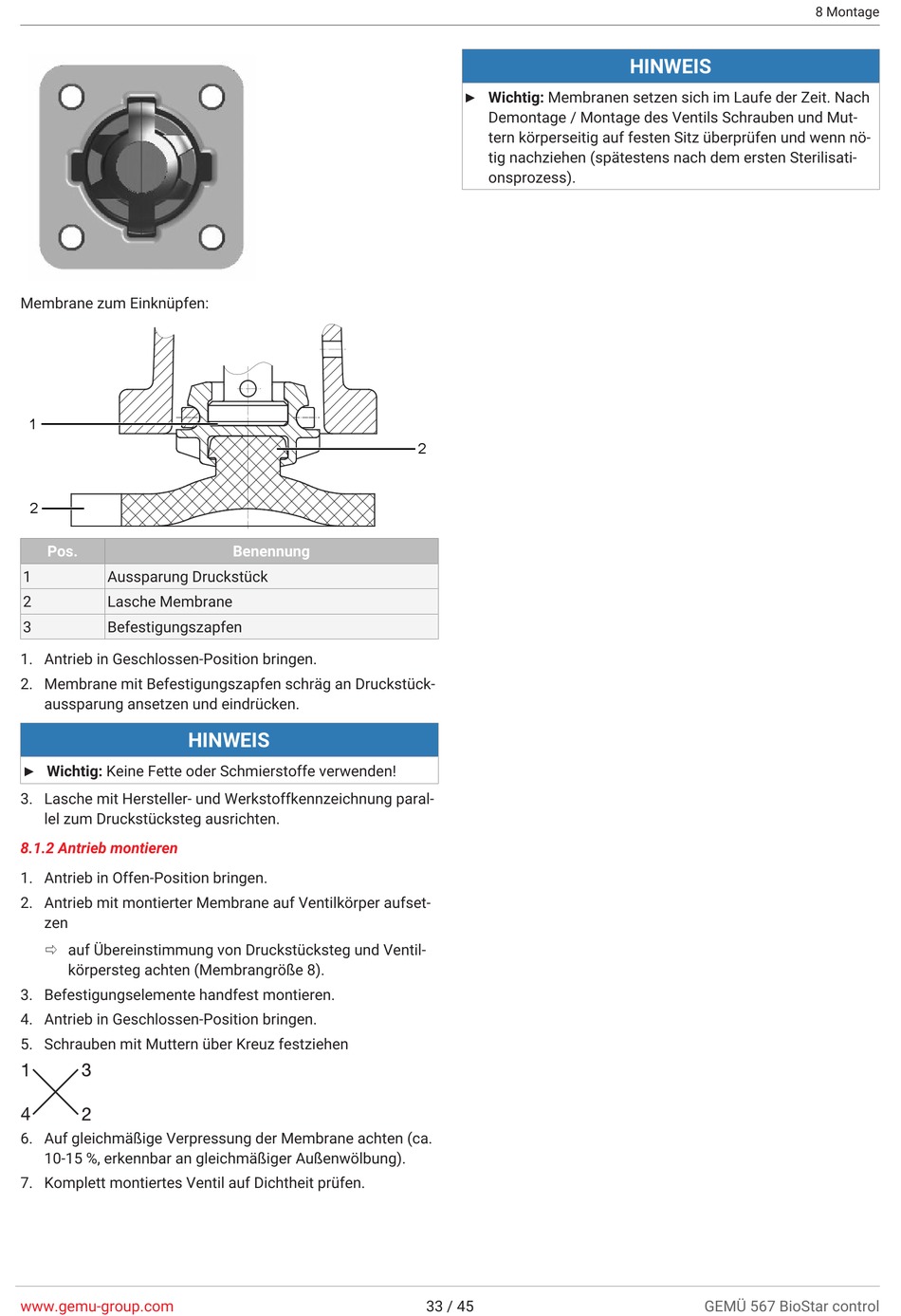

Antrieb Montieren - Gemü 567 BioStar control Betriebsanleitung

Membrane zum Einknüpfen:
1
2
Pos.
1 Aussparung Druckstück
2 Lasche Membrane
3 Befestigungszapfen
1. Antrieb in Geschlossen-Position bringen.
2. Membrane mit Befestigungszapfen schräg an Druckstück-
aussparung ansetzen und eindrücken.
HINWEIS
▶ Wichtig: Keine Fette oder Schmierstoffe verwenden!
3. Lasche mit Hersteller- und Werkstoffkennzeichnung paral-
lel zum Druckstücksteg ausrichten.

8.1.2 Antrieb montieren

1. Antrieb in Offen-Position bringen.
2. Antrieb mit montierter Membrane auf Ventilkörper aufset-
zen
ð auf Übereinstimmung von Druckstücksteg und Ventil-
körpersteg achten (Membrangröße 8).
3. Befestigungselemente handfest montieren.
4. Antrieb in Geschlossen-Position bringen.
5. Schrauben mit Muttern über Kreuz festziehen
6. Auf gleichmäßige Verpressung der Membrane achten (ca.
10-15 %, erkennbar an gleichmäßiger Außenwölbung).
7. Komplett montiertes Ventil auf Dichtheit prüfen.
www.gemu-group.com
Benennung
▶ Wichtig: Membranen setzen sich im Laufe der Zeit. Nach
Demontage / Montage des Ventils Schrauben und Mut-
tern körperseitig auf festen Sitz überprüfen und wenn nö-
tig nachziehen (spätestens nach dem ersten Sterilisati-
onsprozess).
2
33 / 45
HINWEIS
GEMÜ 567 BioStar control
8 Montage
