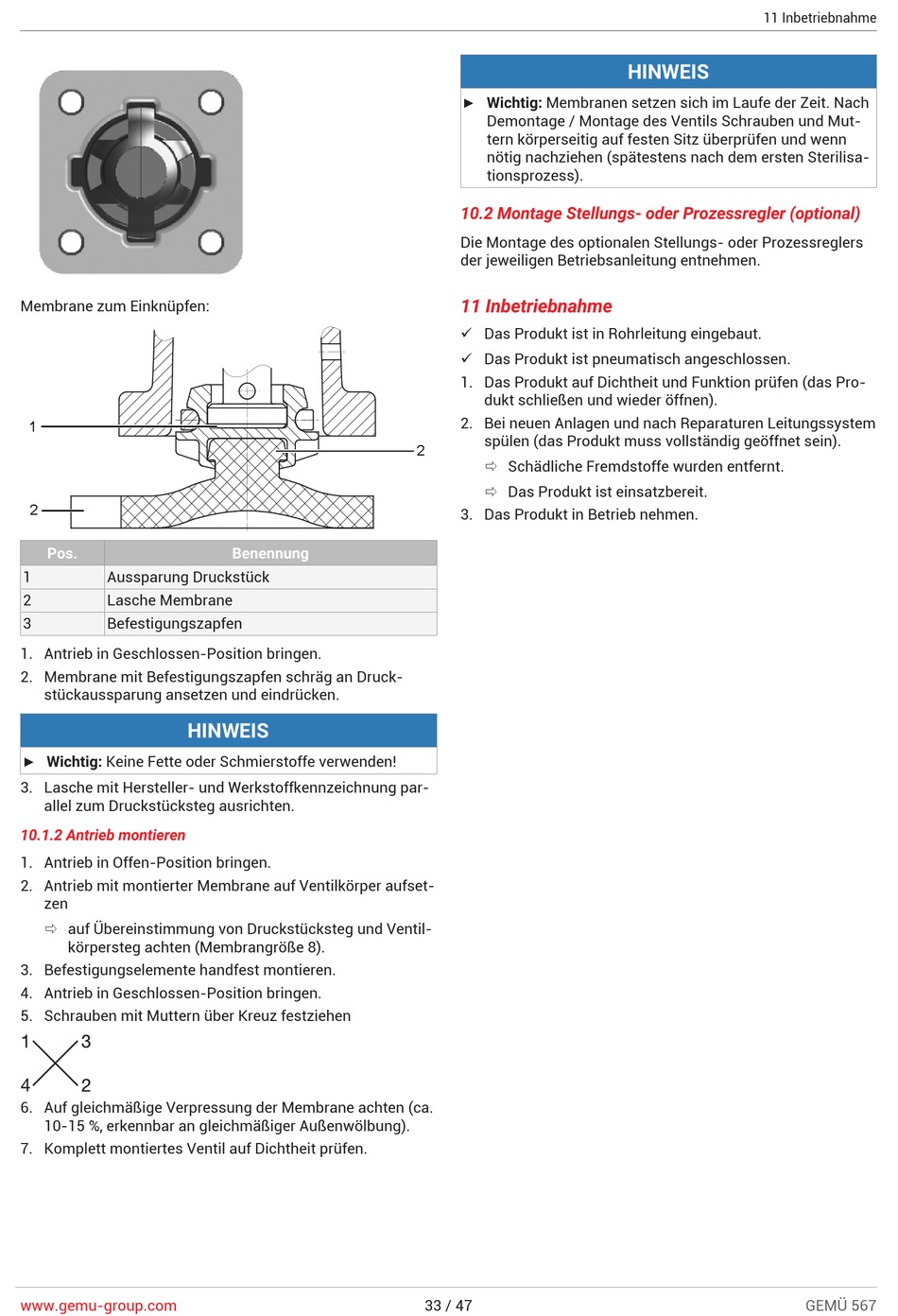

Membrane zum Einknüpfen:
1
2
Pos.
1
Aussparung Druckstück
2
Lasche Membrane
3
Befestigungszapfen
1. Antrieb in Geschlossen-Position bringen.
2. Membrane mit Befestigungszapfen schräg an Druck-
stückaussparung ansetzen und eindrücken.
HINWEIS
▶ Wichtig: Keine Fette oder Schmierstoffe verwenden!
3. Lasche mit Hersteller- und Werkstoffkennzeichnung par-
allel zum Druckstücksteg ausrichten.
10.1.2 Antrieb montieren
1. Antrieb in Offen-Position bringen.
2. Antrieb mit montierter Membrane auf Ventilkörper aufset-
zen
ð auf Übereinstimmung von Druckstücksteg und Ventil-
körpersteg achten (Membrangröße 8).
3. Befestigungselemente handfest montieren.
4. Antrieb in Geschlossen-Position bringen.
5. Schrauben mit Muttern über Kreuz festziehen
6. Auf gleichmäßige Verpressung der Membrane achten (ca.
10-15 %, erkennbar an gleichmäßiger Außenwölbung).
7. Komplett montiertes Ventil auf Dichtheit prüfen.
www.gemu-group.com
Benennung
▶ Wichtig: Membranen setzen sich im Laufe der Zeit. Nach
Demontage / Montage des Ventils Schrauben und Mut-
tern körperseitig auf festen Sitz überprüfen und wenn
nötig nachziehen (spätestens nach dem ersten Sterilisa-
tionsprozess).
10.2 Montage Stellungs- oder Prozessregler (optional)
Die Montage des optionalen Stellungs- oder Prozessreglers
der jeweiligen Betriebsanleitung entnehmen.
11 Inbetriebnahme
ü Das Produkt ist in Rohrleitung eingebaut.
ü Das Produkt ist pneumatisch angeschlossen.
1. Das Produkt auf Dichtheit und Funktion prüfen (das Pro-
dukt schließen und wieder öffnen).
2. Bei neuen Anlagen und nach Reparaturen Leitungssystem
spülen (das Produkt muss vollständig geöffnet sein).
2
ð Schädliche Fremdstoffe wurden entfernt.
ð Das Produkt ist einsatzbereit.
3. Das Produkt in Betrieb nehmen.
