Produktbeschreibung; Funktion - Gemü 567 BioStar control Betriebsanleitung

2 Produktbeschreibung

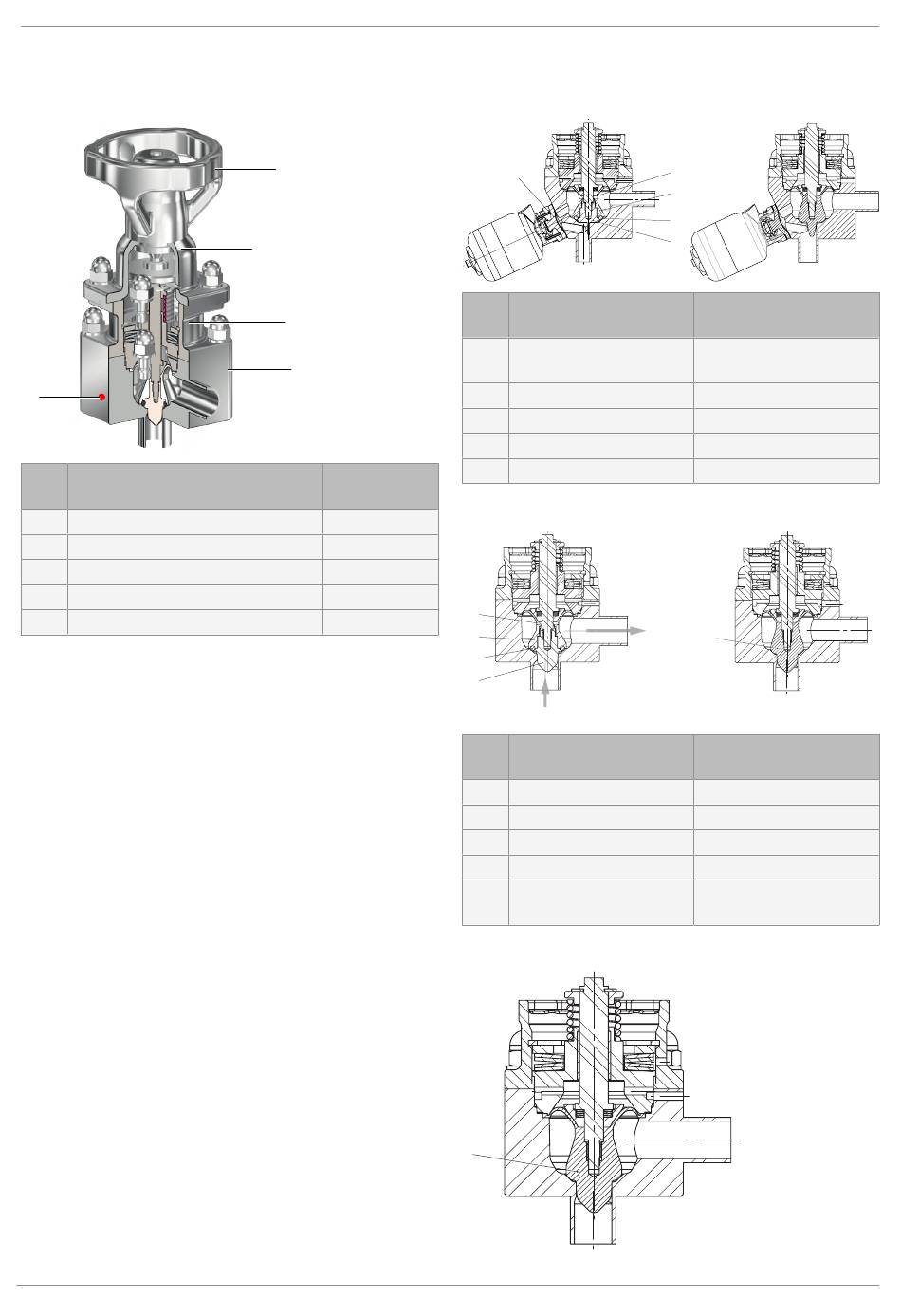

2.1 Aufbau
5
Posi- Benennung
tion
1 Handrad
2 Antriebsgehäuse
3 Zwischenstück
4 Ventilkörper mit Leckagebohrung
5 CONEXO RFID-Chip
2.2 Beschreibung
Das 2/2-Wege-Membransitzventil GEMÜ 567 BioStar control
ist für den Einsatz in sterilen Anwendungsbereichen konzi-
piert. Je nach Ausführung sind Durchflussmengen von 80 l/h
bis 12.500 l/h möglich. Das Dichtprinzip des Ventils beruht
auf der GEMÜ PD-Technologie. Alle Antriebsteile (die Dichtele-
mente ausgenommen) sind aus Edelstahl.

2.3 Funktion

Das Produkt ist ein 2/2-Wege-Membran-Sitzventil in Edelstahl-
ausführung und wird manuell am Handrad betätigt. Das 2/2-
Wege-Membran-Sitzventil GEMÜ 567 ist für den Einsatz in
Rohrleitungen konzipiert und mit der GEMÜ PD-Technologie
ausgestattet. Je nach Ausführung sind Durchflussmengen
zwischen 80 l/h bis 4100 l/h möglich.
www.gemu-group.com
1
2
3
4
Werkstoffe
1.4305
1.4404
1.4435
5 / 45
2.4 PD – Dichtsystem
Mit Bypass
5
nur für Antriebsgröße 2
Posi- Benennung
tion
1 Konus Membrane FKM,
PTFE
2 Stützring
3 O-Ring
4 Regelkegel
5 Membrane Bypass Ventil
Ohne Bypass
1
2
3
4
Dichtwerkstoff Code 4
Posi- Benennung
tion
1 Konus Membrane
2 Stützring
3 O-Ring
4 Regelkegel
5 PTFE Konusmembrane
mit Regelkegel
Sonderfunktion M – 3A
5
2 Produktbeschreibung
1
2
3
4
Werkstoffe
PTFE
1.4435 (316L)
FKM
1.4435 (316L)
5
Dichtwerkstoff Code 5
Werkstoffe
PTFE
1.4435 (316L)
FKM
1.4435 (316L)
GEMÜ 567 BioStar control
