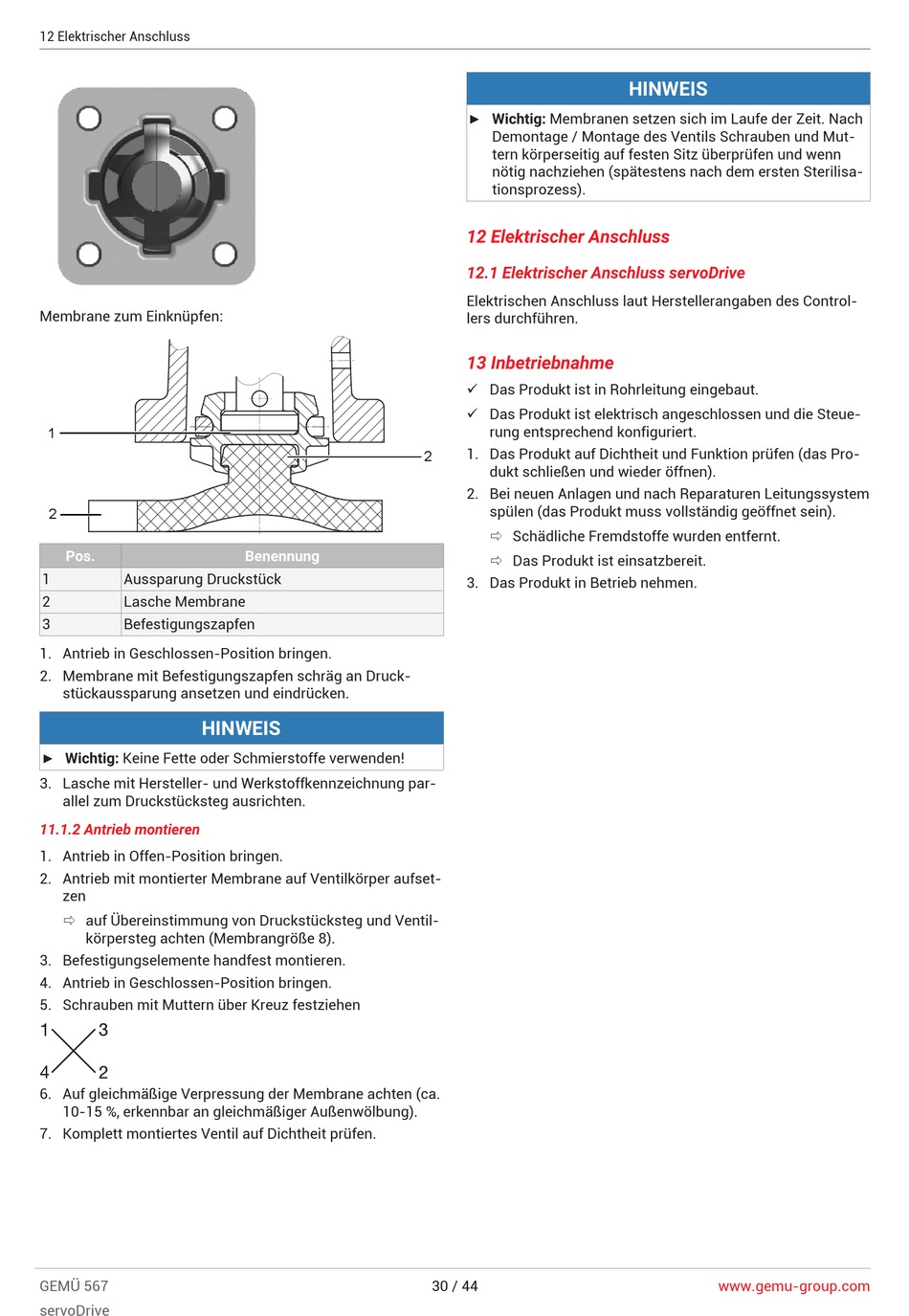

Antrieb Montieren; Elektrischer Anschluss; Elektrischer Anschluss Servodrive - Gemü 567 servoDrive Betriebsanleitung

12 Elektrischer Anschluss

Membrane zum Einknüpfen:
1
2
Pos.
1 Aussparung Druckstück
2 Lasche Membrane
3 Befestigungszapfen
1. Antrieb in Geschlossen-Position bringen.
2. Membrane mit Befestigungszapfen schräg an Druck-
stückaussparung ansetzen und eindrücken.
HINWEIS
▶ Wichtig: Keine Fette oder Schmierstoffe verwenden!
3. Lasche mit Hersteller- und Werkstoffkennzeichnung par-
allel zum Druckstücksteg ausrichten.

11.1.2 Antrieb montieren

1. Antrieb in Offen-Position bringen.
2. Antrieb mit montierter Membrane auf Ventilkörper aufset-
zen
ð auf Übereinstimmung von Druckstücksteg und Ventil-
körpersteg achten (Membrangröße 8).
3. Befestigungselemente handfest montieren.
4. Antrieb in Geschlossen-Position bringen.
5. Schrauben mit Muttern über Kreuz festziehen
6. Auf gleichmäßige Verpressung der Membrane achten (ca.
10-15 %, erkennbar an gleichmäßiger Außenwölbung).
7. Komplett montiertes Ventil auf Dichtheit prüfen.
GEMÜ 567
servoDrive
Benennung
▶ Wichtig: Membranen setzen sich im Laufe der Zeit. Nach
Demontage / Montage des Ventils Schrauben und Mut-
tern körperseitig auf festen Sitz überprüfen und wenn
nötig nachziehen (spätestens nach dem ersten Sterilisa-
tionsprozess).
12 Elektrischer Anschluss

12.1 Elektrischer Anschluss servoDrive

Elektrischen Anschluss laut Herstellerangaben des Control-
lers durchführen.
13 Inbetriebnahme
ü Das Produkt ist in Rohrleitung eingebaut.
ü Das Produkt ist elektrisch angeschlossen und die Steue-
rung entsprechend konfiguriert.
1. Das Produkt auf Dichtheit und Funktion prüfen (das Pro-
2
dukt schließen und wieder öffnen).
2. Bei neuen Anlagen und nach Reparaturen Leitungssystem
spülen (das Produkt muss vollständig geöffnet sein).
ð Schädliche Fremdstoffe wurden entfernt.
ð Das Produkt ist einsatzbereit.
3. Das Produkt in Betrieb nehmen.
30 / 44
