3. Montage
3.4 Raccordement d'un vase d'expansion (à fournir par le client)
Les vases d'expansion absorbent les modifications du volume lors du réchauffement ou du refroidissement du liquide calo-
porteur et maintiennent une quantité de liquide de réserve pour compenser les fuites légères. Seules les vases d'expan-
sion adaptés et correctement montés peuvent être utilisés (cf. DIN 4807). Utilisez des accumulateurs tampon si nécessaire
en fonction des températures ambiantes.
3.5 Fluide caloporteur
Utilisez uniquement un liquide solaire approprié et homologué avec un antigel (cf. DIN 4757) adapté aux installations
solaires ! Notez bien le fabricant et le type du produit, ces derniers n'autorisant parfois aucun mélange avec les produits
d'autres fabricants.
3.6 Clapet anti-retour
Un clapet anti-retour est monté en usine dans le circuit secondaire. Il empêche toute circulation non contrôlée du fluide
de chauffage et évite ainsi tout refroidissement de l'accumulateur. Pression d'ouverture : colonne d'eau de 200 mm Tenez
compte du sens du flux lors du remplissage et du rinçage de l'installation !
3.7 Raccordement électrique de la pompe de circulation

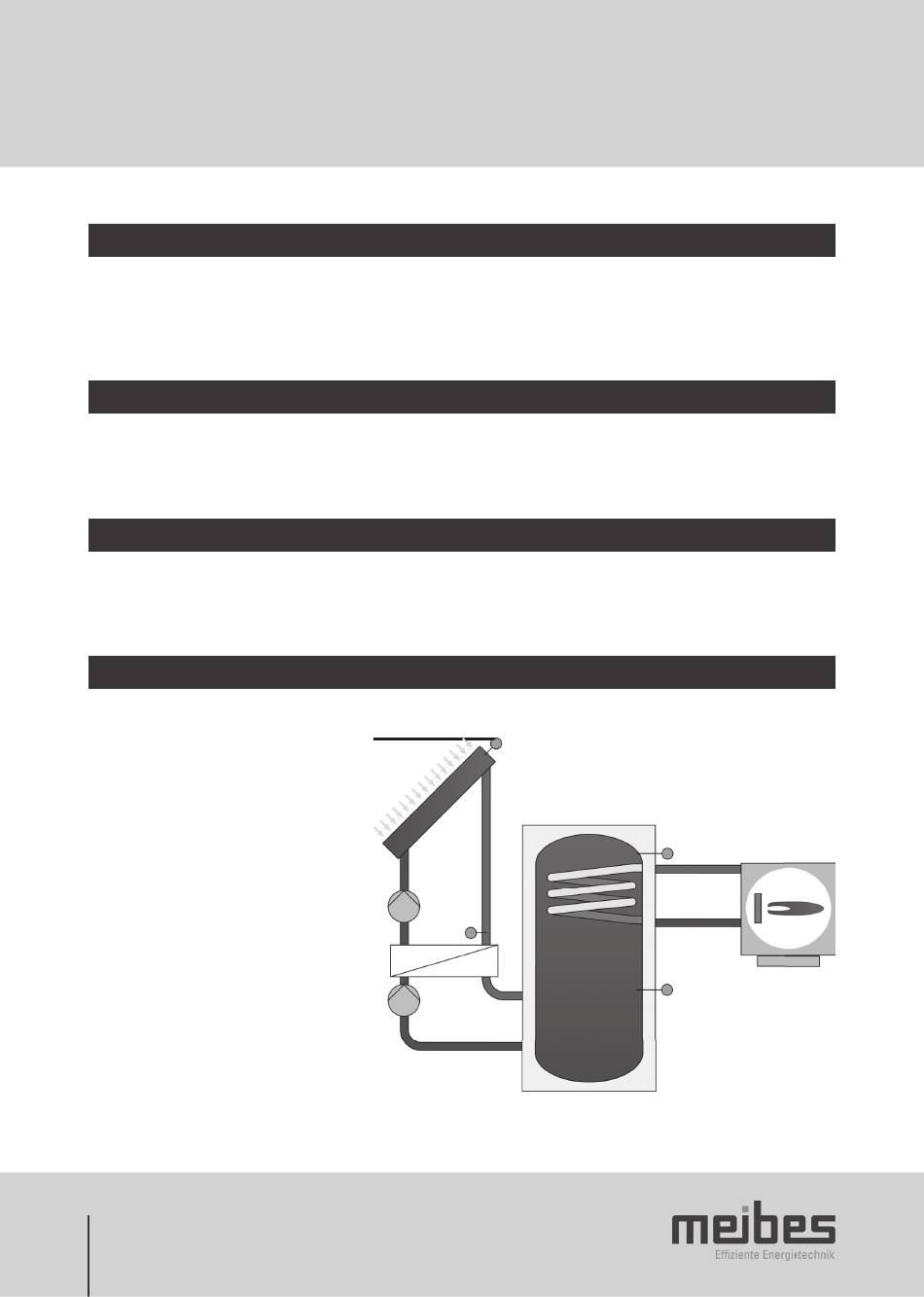

Schéma hydraulique – Solar XL + Régulateur Energy Pro – Station
Les pompes suivantes sont disponibles sur le système séparé :
Les pompes suivantes sont disponibles sur le système séparé :
Côté primaire - (solaire)
•
Grundfos UPM3 Hybrid 15-70 und 15-145
•
Wilo Yonos PARA ST 15/7 PWM et
15/13 PWM2
Côté secondaire - (chauffage)
•
Grundfos UPM3 Hybrid 15-70
•
Wilo Yonos PARA ST 15/7PWM
de l'échangeur de chaleur
50
Échangeur
de chaleur
(raccordé en
RO1
Pompe
TS4
de circuit solaire 1
(raccordée en usine)
RO2
Pompe
(raccordée en usine)
TS1 Sonde collecteur 1
(sur site)
usine)
TS3
Sonde ballon 1
haut
(en option)
TS2 Sonde ballon 1
bas
(sur site)
