2. Caractéristiques techniques
Système solaire séparé
Solar XL – Modèle spécial avec vanne de commutation secondaire interne pour 2 circuits séparés pour la charge
de ballon ou le chauffage de piscine

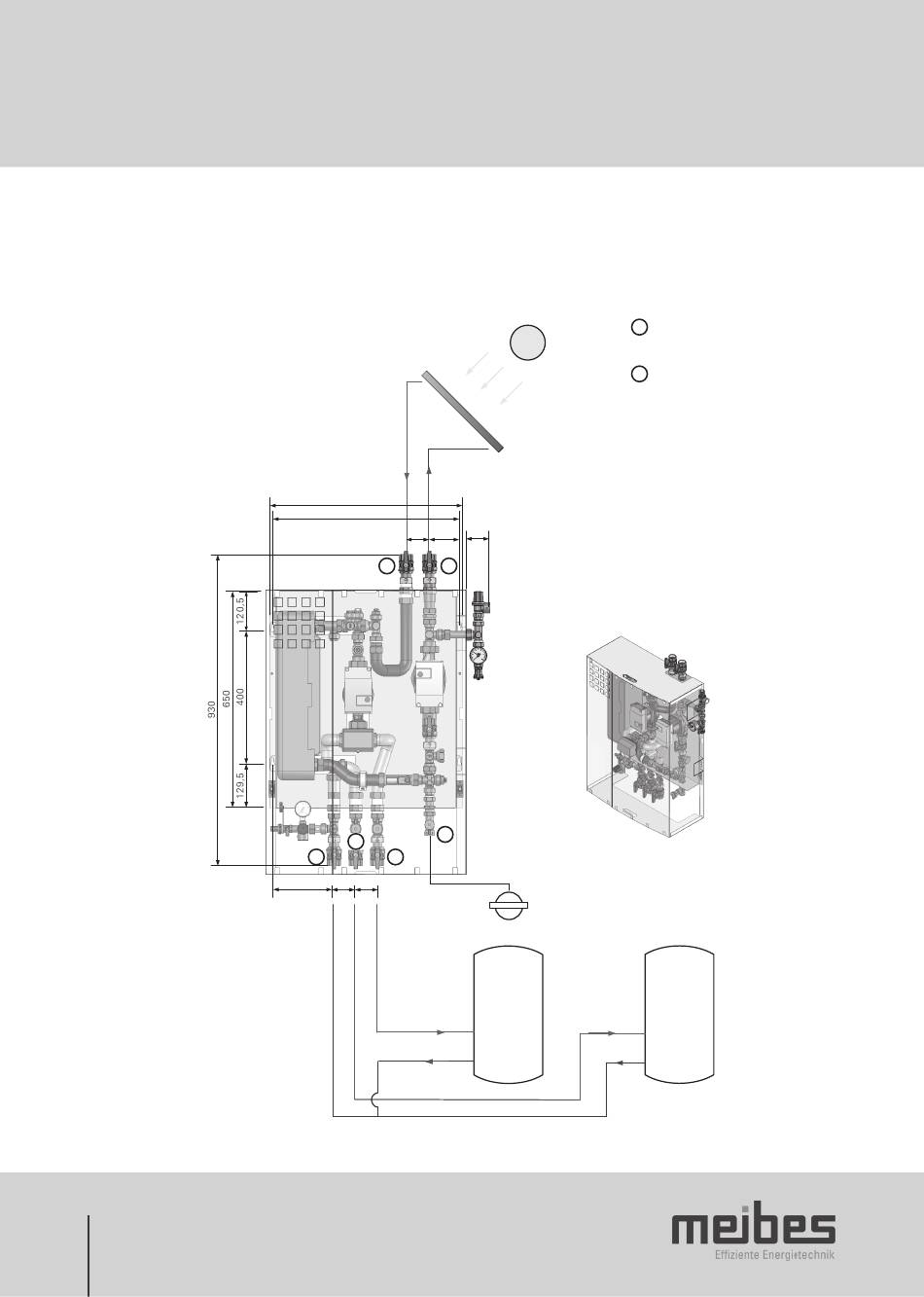

Schémas d'intégration :
45140.28
46
Collecteur
Côté primaire
576
562
70 89
A A
B
A
A A
183,5 65 65
Côté secondaire
A
B
71
Avec armoire : H x L x P
850 x 600 x env. 210 mm
MAG
Ballon 1
Robinet à boisseau sphérique
filet femelle 1"
Nipple filet mâle ¾" (à joint plat)
Ballon 2
E-7
E-9
