Meibes Solar XL Technische Information Für Montage Und Betrieb Seite 43

Système solaire séparé
Type de système séparé
Superficie des collecteurs
Pompe
Température de service
Vanne de sécurité
Plage d'affichage manomètre
Échangeur thermique nombre de plaques
Puissance maximale (primaire 60/30°C, sec.
20/50°C, hauteur de refoulement résiduelle
primaire min. 0,2 bar/ sec. 0,1 bar)
Régulateur de débit volumique
Matériau d'étanchéité
Composants en
Raccord inférieur
Raccord vase d'expansion
Distance de l'axe des raccords
Dimensions (avec revêtement)
45140.16 / 18 / 56 / 58
jusqu'à 30 m 2
voir référence de l'article
110°C maximum, 120°C sur une courte période (tenez compte de la température maximum admissible de la pompe)
primaire : 6 bars, secondaire : 3 bars
primaire : 0 ... 10 bars (accessoires), secondaire : 0 ... 4 bars (accessoire)
30
27 kW
1 - 13 l/min
PTFE (téflon), joint en fibre sans amiante, EPDM
acier, laiton, verre, isolation en EPP
Filet femelle 1"
Fiel mâle 3/4" (accessoire)
65 mm
env. H 730 (1135) x L 500 (570) x P 350 mm

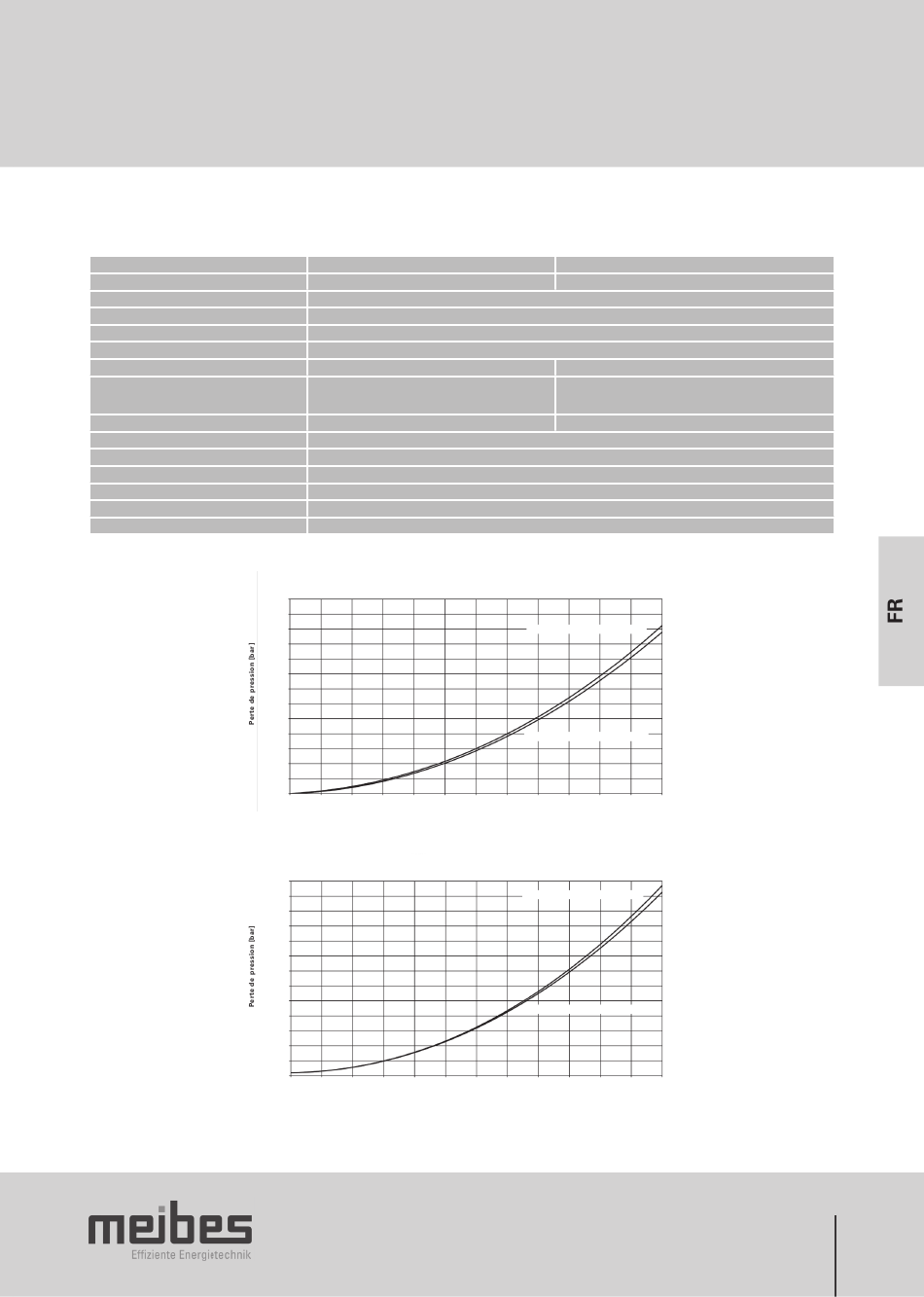

Diagramme débit volumique - perte de pression
Système solaire séparé XL côté primaire *
1,30
1,20
1,10
1,00
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
0 200 400 600 800 1000
Débit volumique [l/h]
Diagramme débit volumique - perte de pression
Système solaire séparé XL côté secondaire
1,30
1,20
1,10
1,00
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
0 200 400 600 800 1000
Débit volumique [l/h]
45140.19 / 29 / 59 / 69
jusqu'à 40 m 2
30
40 kW
8 - 30 l/min
Débitmètre 4 - 15 l/min
Débitmètre 10 - 40 l/min
1200 1400 1600 1800 2000 2200
Débitmètre 4 - 15 l/min
Débitmètre 10 - 40 l/min
1200 1400 1600 1800 2000 2200
2400
2400
*Résistance de débit avec liquide solaire
(Propylène-glycol 40%, 50C)
43
