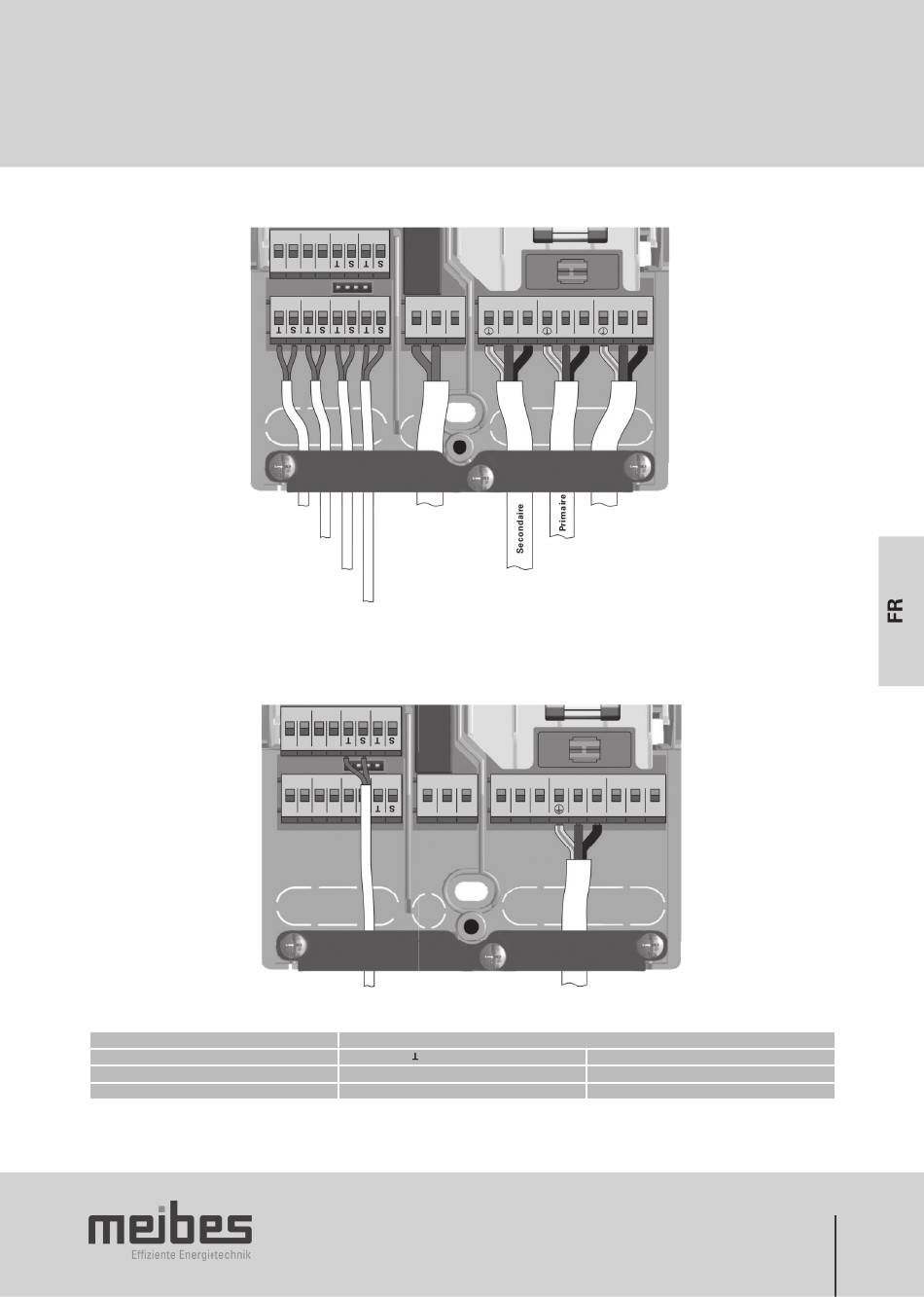

Remarque: Les modèles
Solar XL avec régulation
intégrée sont câblés.
Sonde collecteur 1
(sur site)
Sonde ballon 1 bas
Sonde ballon 1 haut
Sonde échangeur de chaleur
Pompe à haut rendement
Une pompe à haut rendement peut être raccordée à RO1 ou RO2. Le signal de commande est émis à TS7 / TS8 / (TS4).
TS4 n'est donc plus disponible comme entrée. Le signal de commande peut être une tension analogique 0 - 10V ou un
signal PWM.
TS7/TS8/(TS4):
Signal de commande
PWM de la pompe à
haut rendement Borne
gauche: GND
Borne droite: Signal
Des informations précises à ce sujet sont contenues dans la spécification de la pompe, p. ex. les couleurs du circuit de commande:
Pompe haut rendement
Wilo Yonos PARA PWM
Gundfos UPM3 Hybrid
TS7 TS8
TS1 TS2 TS3 TS4 REL
11 14
Intégration
chaudière
(en option)
(sur site)
(en option)
(raccordée en usine)
TS7 TS8
TS4
Masse (GND)
bleu
brun
FUSE 5x20
RO2 RO1 Power
N L" N L' N L
Connexion au réseau
(sur site)
Pompe de circuit solaire 1
(raccordée en usine)
Pompe d'échangeur de chaleur
(raccordée en usine)
FUSE 5x20
RO1
N L'
Couleurs des bornes du circuit de commande
Signal S
brun
brun
RO1 ou RO2 :
Alimentation 230V
de la pompe à haut
rendement
