Meibes Solar XL Technische Information Für Montage Und Betrieb Seite 11

Solar – Trennsystem
Solar XL – Sondervariante mit intern. Primärumschaltventil für 2 getrennte Kollektorkreise und
mit intern. Sekundärumschaltventil für 2 getrennte Speicherladekreise oder Poolbeheizung

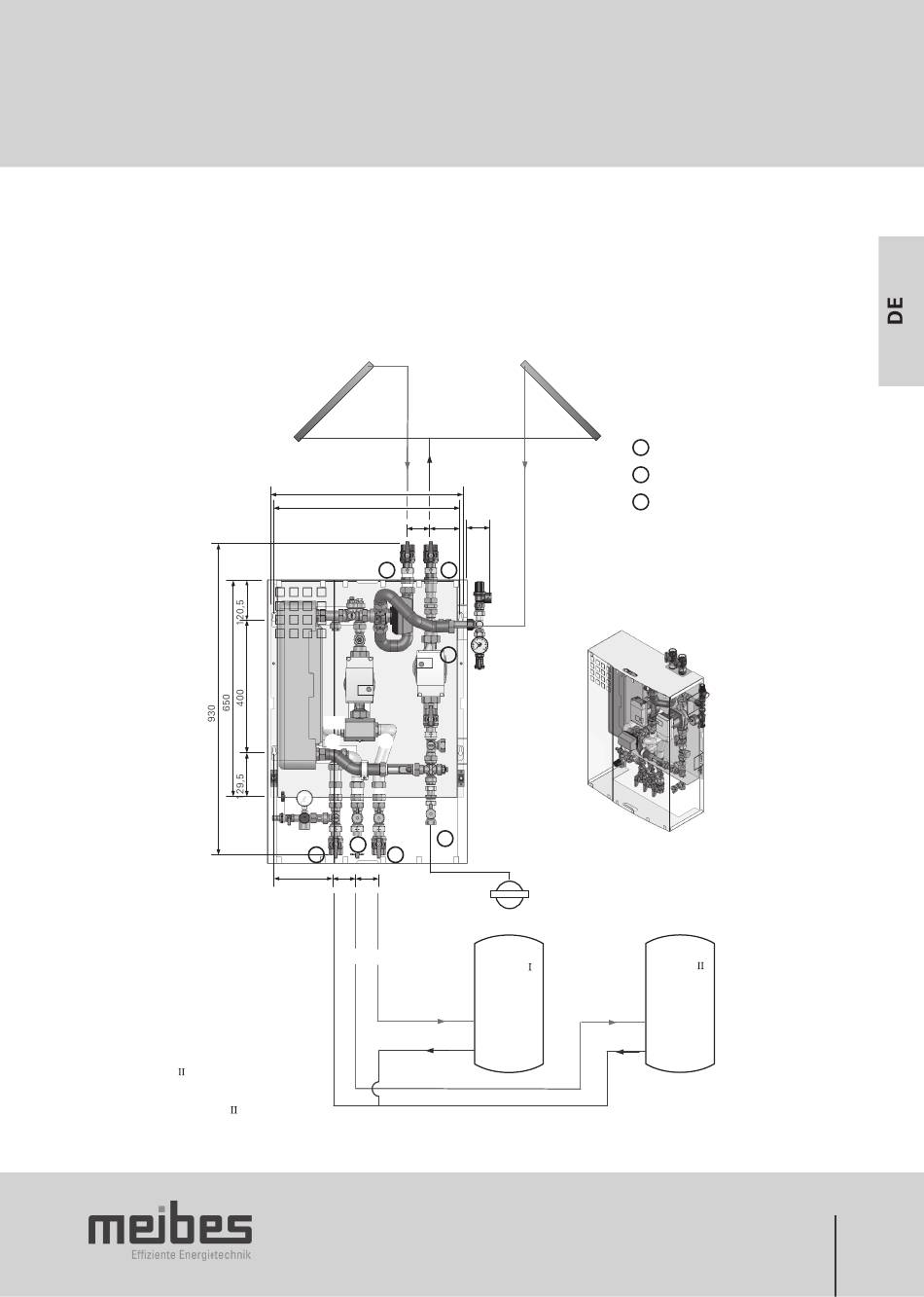

Anbindungsschemata:
45140.28
Kollektor Ost
Anmerkung:
Meibes-Solarregler (Standard)
Vorrangspeicher =
Ruhestellung
Speicherumschaltventil (stromlos) =
Stellung in Richtung Speicher
Primärseite
576
562
70 89
1 1
3
AB
B A
2
1
1 1
183,5 65 65
Sekundär-Seite
B
A
Kollektor West
1
2
3
A = Ventilstellung A
71
B = Ventilstellung B
AB = Ventilstellung AB
Mit Haube: H x B x T
850 x 600 x ca. 210 mm
MAG
Speicher
Kugelhahn 1"IG
Nippel ¾"AG (flachdichtend)
Überwurf 1"IG (flachdichtend)
Speicher
