Système solaire séparé
Solar XL – Modèle spécial avec vanne de commutation primaire pour 2 circuits collecteurs séparés et
avec vanne de commutation secondaire interne pour 2 circuits séparés pour la charge de ballon ou le chauffage de piscine

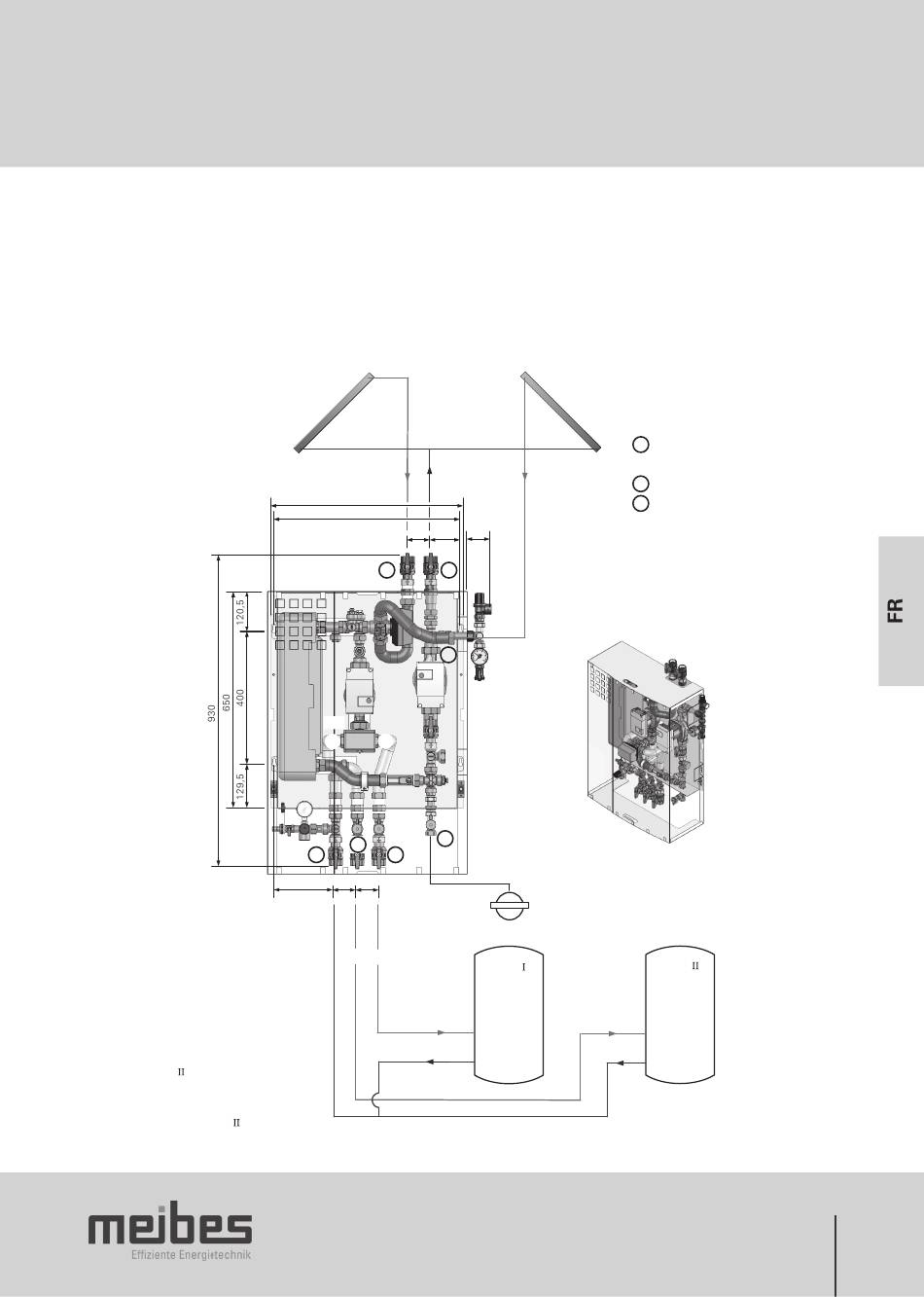

Schémas d'intégration :
45140.25
Collecteur Est
Remarque :
Régulateur solaire Meibes (standard)
Ballon prioritaire =
Position de repos
Vanne de commutation du ballon
(sans courant) =
position en direction du ballon
Côté primaire
576
562
70 89
1 1
3
AB
L A
2
1
1 1
183,5 65 65
Côté secondaire
L
A
Collecteur Ouest
1
2
3
71
A = Position de la vanne A
B = Position de la vanne B
AB = Position de la vanne AB
Avec armoire : H x L x P
850 x 600 x env. 210 mm
MAG
Ballon
Robinet à boisseau sphérique
filet femelle 1"
Nipple filet mâle ¾" (à joint plat)
Écrou libre filet femelle 1" (à
joint plat)
Ballon
