Zweidrahtsteuerung, Ein/Reversieren; Beispiele - Siemens SINAMICS G120 Betriebsanleitung

8.5.1

Zweidrahtsteuerung, EIN/Reversieren

Funktionsbeschreibung

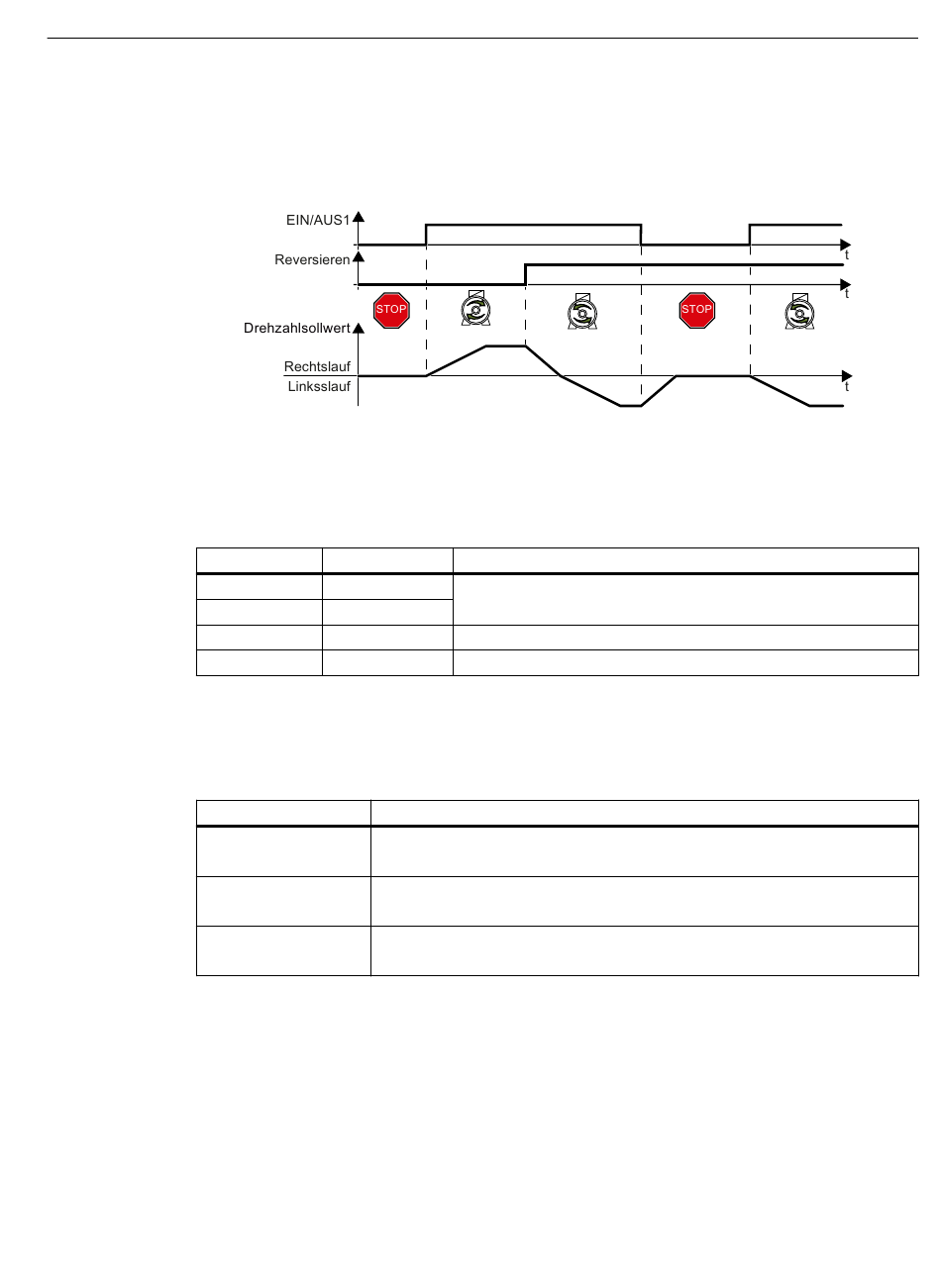

Bild 8-5
Der Befehl "EIN/AUS1" schaltet den Motor ein und aus. Der Befehl "Reversieren" kehrt die
Drehrichtung des Motors um.
Tabelle 8-7

Beispiele

Tabelle 8-8
Parameter
p3334 = 0
p0840[C] = 722.0
p1113[C] = 722.1
Umrichter mit den Control Units CU240B-2 und CU240E-2
Betriebsanleitung, 09/2020, FW V4.7 SP13, A5E34259001A AG
Zweidrahtsteuerung, EIN/Reversieren
Funktionstabelle
EIN/AUS1 Reversieren
0 0
0 1
1 0
1 1
Zweidrahtsteuerung und Zuordnung der Digitaleingänge einstellen
Beschreibung
2/3-Drahtsteuerung Auswahl
0: Zweidrahtsteuerung EIN/Reversieren
BI: EIN/AUS (AUS1)
Befehl kommt über Digitaleingang 0
BI: Sollwert Invertierung (Reversieren)
Befehl kommt über Digitaleingang 1
8.5 Rechts- und Linkslauf über Digitaleingänge steuern
Funktion
Der Motor stoppt
Rechtslauf des Motors
Linkslauf des Motors
Erweiterte Inbetriebnahme
243
