4.
Rückleuchtenstecker aus der Lichtplatine entfernen.
5. Kabel frei legen oder alle Kabelbinder entfernen.
6. Die Kreuzschlitzschraube C lösen und entfernen.
7. Die Schrauben B lösen und entfernen.
8. Rückleuchte A vom Spritzschutz abnehmen und austauschen.
9. Die Teile in umgekehrter Reihenfolge wieder montieren.
10. Alle Funktionen testen.

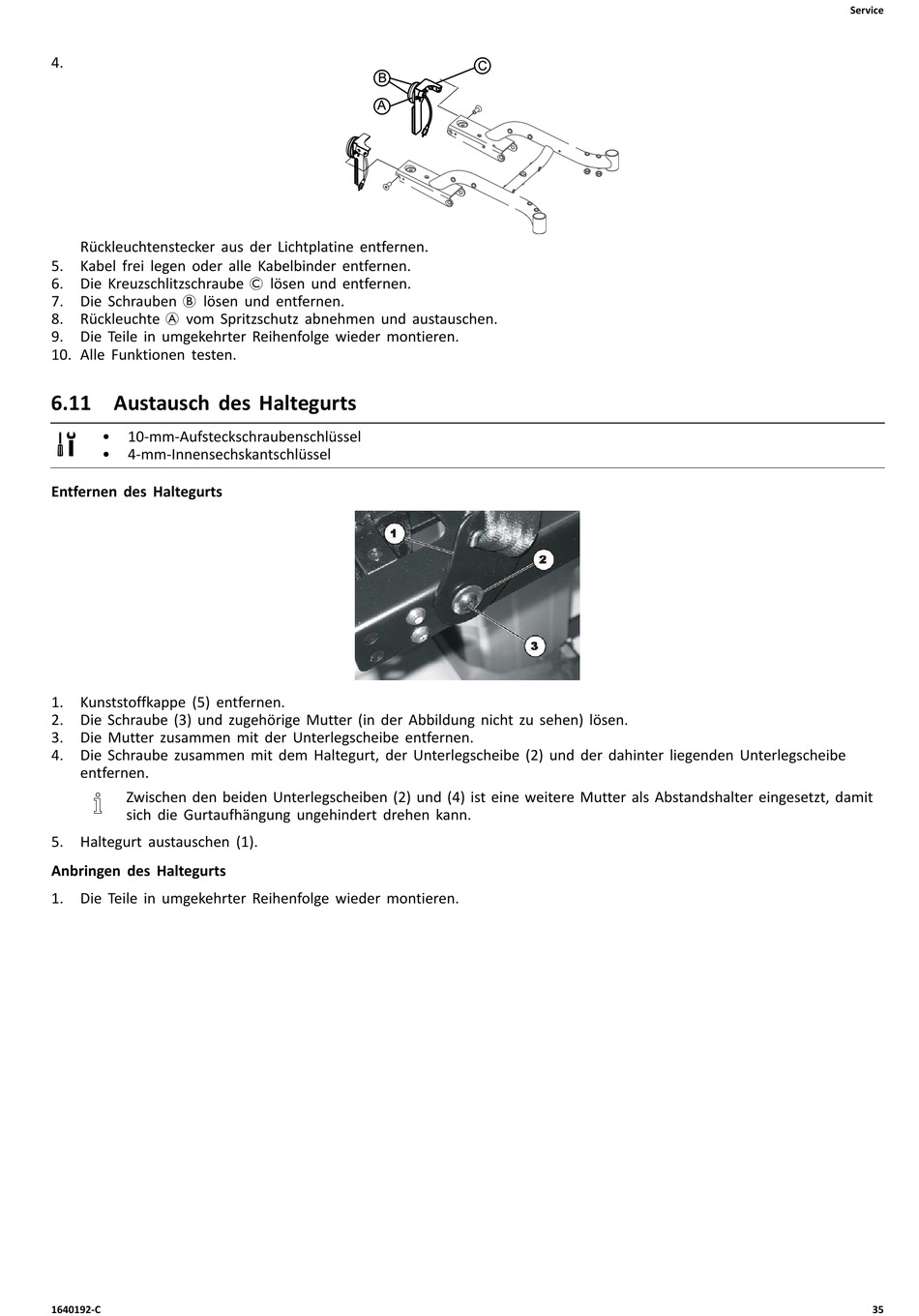

6.11 Austausch des Haltegurts

• 10-mm-Aufsteckschraubenschlüssel
• 4-mm-Innensechskantschlüssel
Entfernen des Haltegurts
1. Kunststoffkappe (5) entfernen.
2. Die Schraube (3) und zugehörige Mutter (in der Abbildung nicht zu sehen) lösen.
3. Die Mutter zusammen mit der Unterlegscheibe entfernen.
4. Die Schraube zusammen mit dem Haltegurt, der Unterlegscheibe (2) und der dahinter liegenden Unterlegscheibe
entfernen.
Zwischen den beiden Unterlegscheiben (2) und (4) ist eine weitere Mutter als Abstandshalter eingesetzt, damit
sich die Gurtaufhängung ungehindert drehen kann.
5. Haltegurt austauschen (1).
Anbringen des Haltegurts
1. Die Teile in umgekehrter Reihenfolge wieder montieren.
