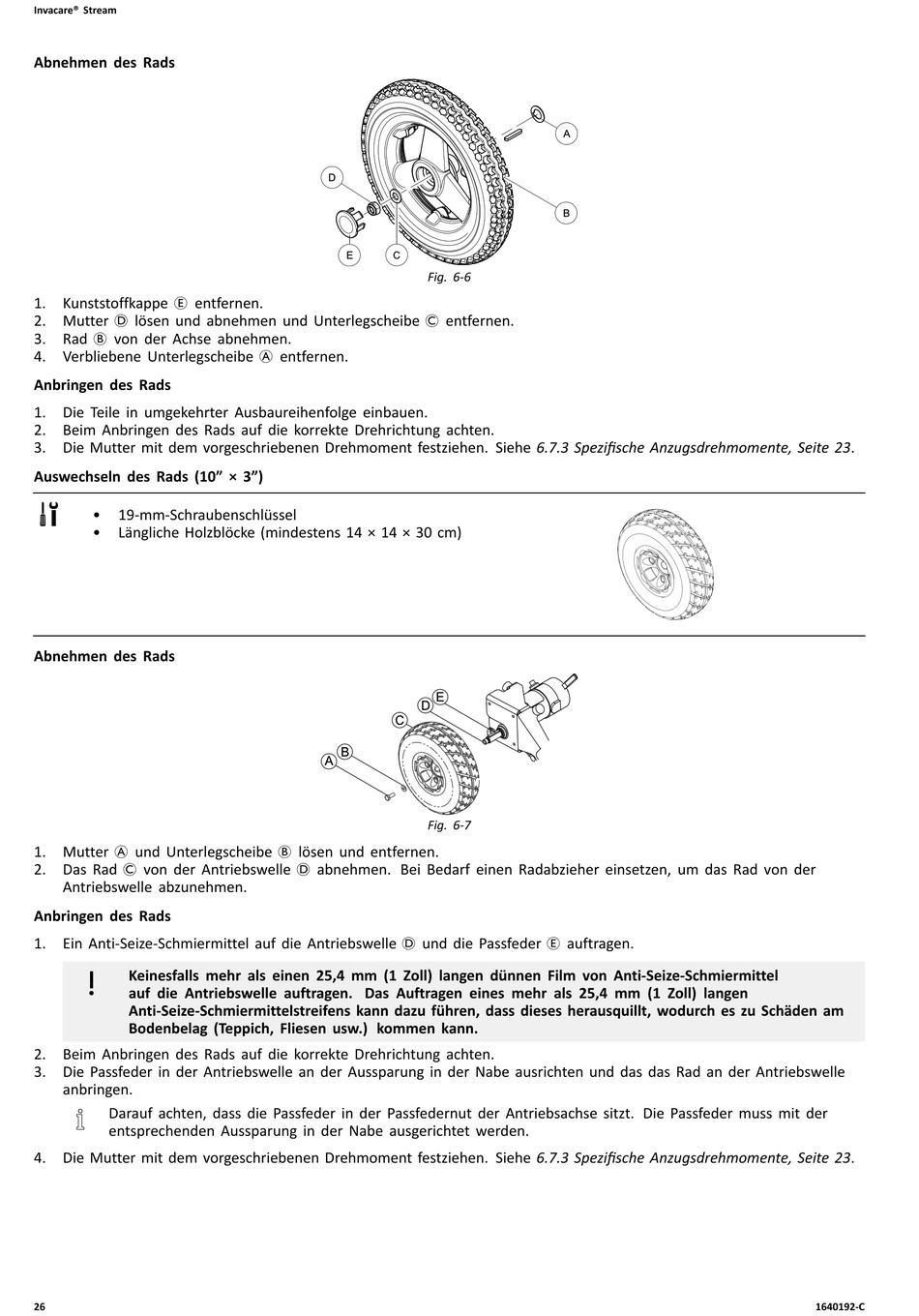

Invacare Stream Servicehandbuch Seite 26

Invacare® Stream
Abnehmen des Rads
1. Kunststoffkappe E entfernen.
2. Mutter D lösen und abnehmen und Unterlegscheibe C entfernen.
3. Rad B von der Achse abnehmen.
4. Verbliebene Unterlegscheibe A entfernen.
Anbringen des Rads
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Beim Anbringen des Rads auf die korrekte Drehrichtung achten.
3. Die Mutter mit dem vorgeschriebenen Drehmoment festziehen. Siehe 6.7.3 Spezifische Anzugsdrehmomente, Seite 23.
Auswechseln des Rads (10" × 3")
• 19-mm-Schraubenschlüssel
• Längliche Holzblöcke (mindestens 14 × 14 × 30 cm)
Abnehmen des Rads
1. Mutter A und Unterlegscheibe B lösen und entfernen.
2. Das Rad C von der Antriebswelle D abnehmen. Bei Bedarf einen Radabzieher einsetzen, um das Rad von der
Antriebswelle abzunehmen.
Anbringen des Rads
1. Ein Anti-Seize-Schmiermittel auf die Antriebswelle D und die Passfeder E auftragen.
Keinesfalls mehr als einen 25,4 mm (1 Zoll) langen dünnen Film von Anti-Seize-Schmiermittel
auf die Antriebswelle auftragen. Das Auftragen eines mehr als 25,4 mm (1 Zoll) langen
Anti-Seize-Schmiermittelstreifens kann dazu führen, dass dieses herausquillt, wodurch es zu Schäden am
Bodenbelag (Teppich, Fliesen usw.) kommen kann.
2. Beim Anbringen des Rads auf die korrekte Drehrichtung achten.
3. Die Passfeder in der Antriebswelle an der Aussparung in der Nabe ausrichten und das das Rad an der Antriebswelle
anbringen.
Darauf achten, dass die Passfeder in der Passfedernut der Antriebsachse sitzt. Die Passfeder muss mit der
entsprechenden Aussparung in der Nabe ausgerichtet werden.
4. Die Mutter mit dem vorgeschriebenen Drehmoment festziehen. Siehe 6.7.3 Spezifische Anzugsdrehmomente, Seite 23.
26
Fig. 6-6
Fig. 6-7
