Invacare Stream Servicehandbuch Seite 10

Invacare® Stream

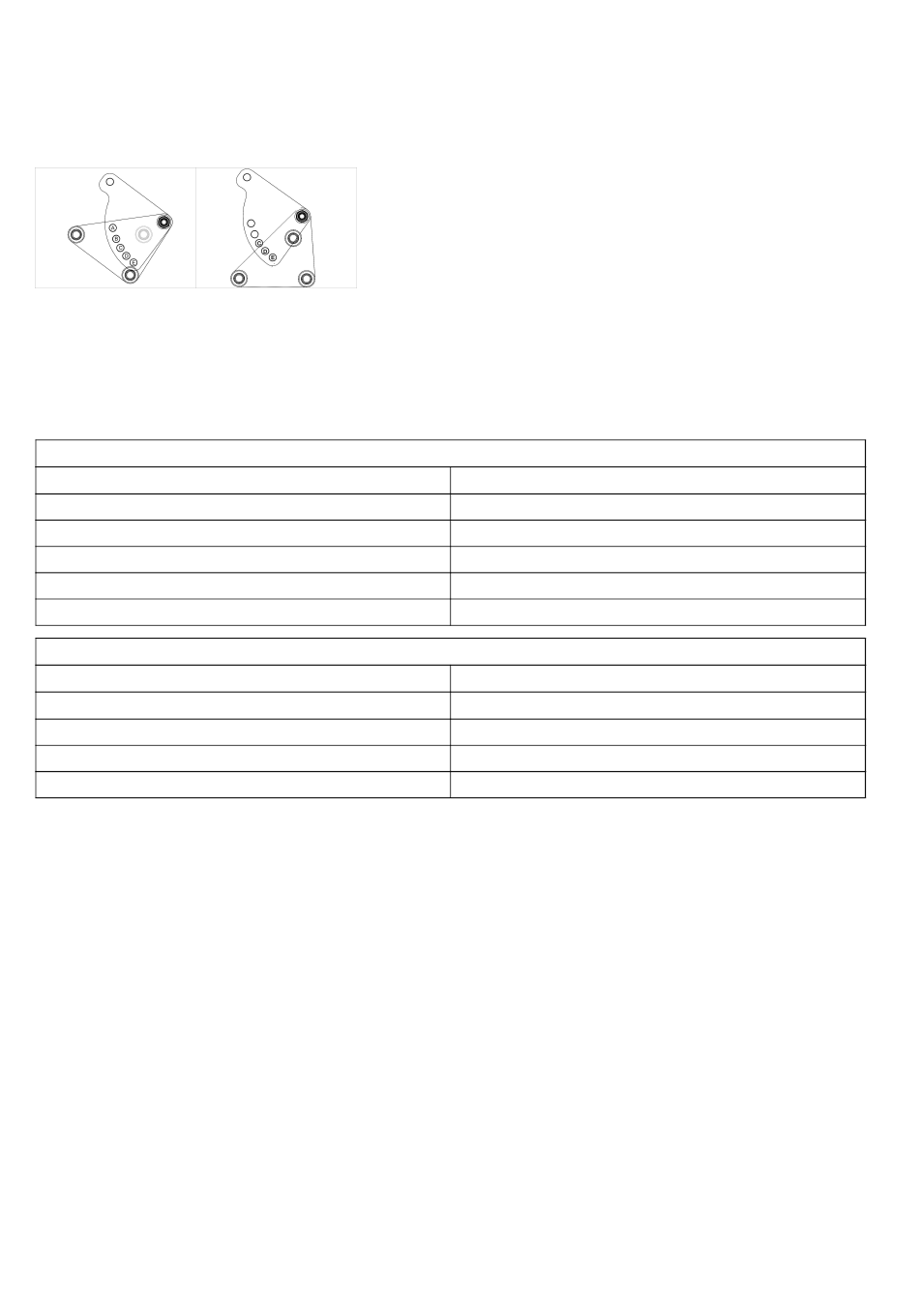

1. Lösen Sie die hintere Schraube an einer Seite (in Hülse 1), sodass die Halteplatte nach oben oder unten geschwenkt
werden kann.
2. Die vordere Schraube lösen und entfernen. Je nach Position befindet sich die Schraube entweder in Hülse 2 oder 3.
3. Vorgang auf der anderen Seite wiederholen.
4. Schraubensicherungslack auf die Schraube auftragen, Schraube wieder einsetzen und mit einem Drehmoment von
25 Nm (+/- 3 Nm) festziehen.
Die schwenkbaren hinteren Lochplatten haben fünf Positionen. Diese sind in der Abbildung oben mit den Buchstaben A bis
E gekennzeichnet.
Befinden sich die Halteplatten in der unteren Position (siehe oben), können alle fünf Positionen verwendet werden. In
der höheren Position sind nur die Positionen B, C, D und E möglich! Wenn Position A verwendet wird, kollidiert die
Halteplatte mit den Sitzrahmen.
Es stehen die folgenden Sitzhöhen zur Verfügung:
Halteplatte in unterer Position:
Position der Lochplatte:
A
B
C
D
E
Halteplatte in höherer Position:
Position der Lochplatte:
B
C
D
E
10
Sitzhöhe:
44 cm
45,5 cm
45,5 cm
46,5 cm
47 cm
Sitzhöhe:
50,5 cm (bei einem Sitzwinkel von 6°)
48,5 cm
49,5 cm
51,5 cm
1640192-C
