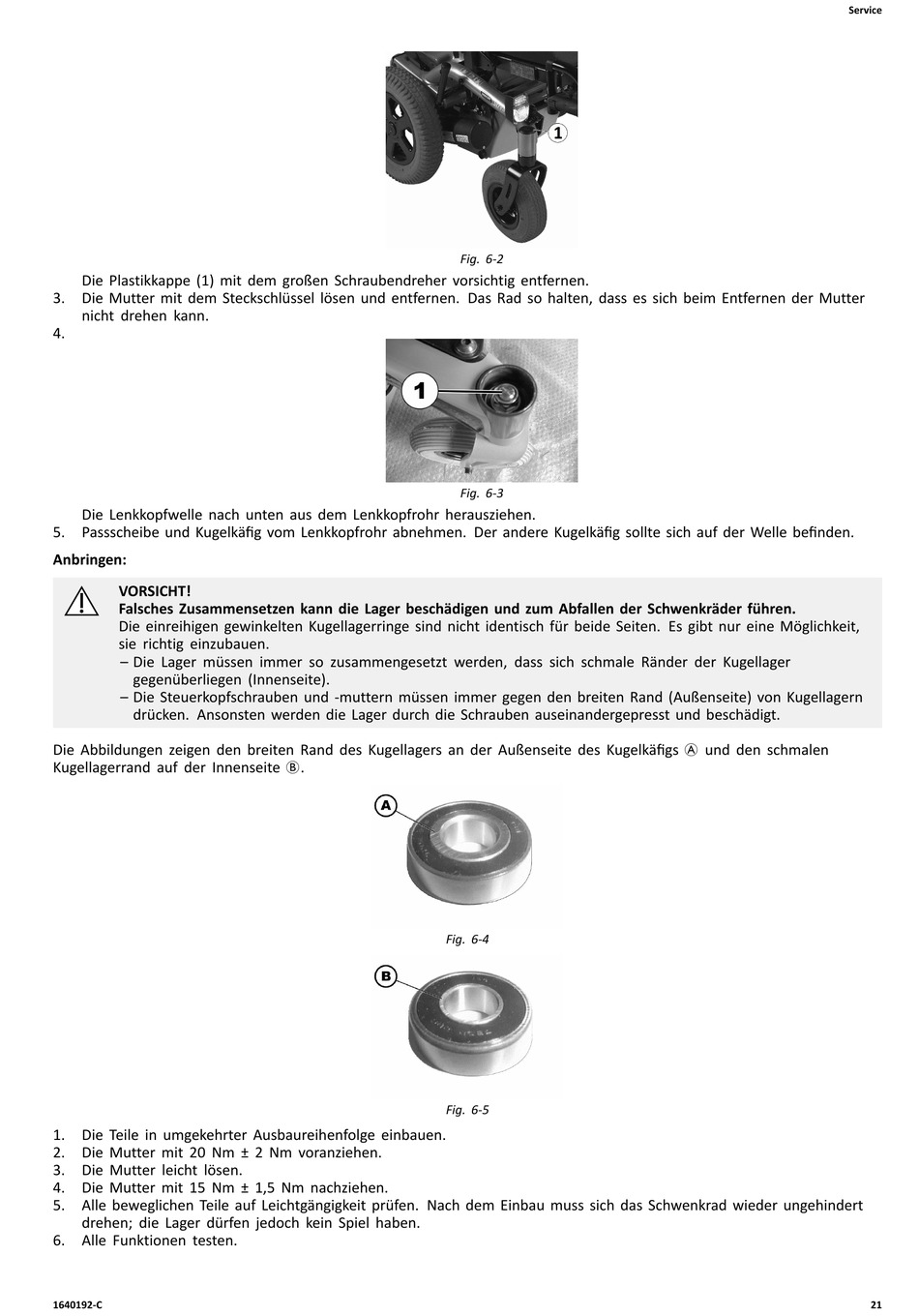

Invacare Stream Servicehandbuch Seite 21

Die Plastikkappe (1) mit dem großen Schraubendreher vorsichtig entfernen.
3. Die Mutter mit dem Steckschlüssel lösen und entfernen. Das Rad so halten, dass es sich beim Entfernen der Mutter
nicht drehen kann.
4.
Die Lenkkopfwelle nach unten aus dem Lenkkopfrohr herausziehen.
5. Passscheibe und Kugelkäfig vom Lenkkopfrohr abnehmen. Der andere Kugelkäfig sollte sich auf der Welle befinden.
Anbringen:
VORSICHT!
Falsches Zusammensetzen kann die Lager beschädigen und zum Abfallen der Schwenkräder führen.
Die einreihigen gewinkelten Kugellagerringe sind nicht identisch für beide Seiten. Es gibt nur eine Möglichkeit,
sie richtig einzubauen.
– Die Lager müssen immer so zusammengesetzt werden, dass sich schmale Ränder der Kugellager
gegenüberliegen (Innenseite).
– Die Steuerkopfschrauben und -muttern müssen immer gegen den breiten Rand (Außenseite) von Kugellagern
drücken. Ansonsten werden die Lager durch die Schrauben auseinandergepresst und beschädigt.
Die Abbildungen zeigen den breiten Rand des Kugellagers an der Außenseite des Kugelkäfigs A und den schmalen
Kugellagerrand auf der Innenseite B.
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Die Mutter mit 20 Nm ± 2 Nm voranziehen.
3. Die Mutter leicht lösen.
4. Die Mutter mit 15 Nm ± 1,5 Nm nachziehen.
5. Alle beweglichen Teile auf Leichtgängigkeit prüfen. Nach dem Einbau muss sich das Schwenkrad wieder ungehindert
drehen; die Lager dürfen jedoch kein Spiel haben.
6. Alle Funktionen testen.
1640192-C
Fig. 6-2
Fig. 6-3
Fig. 6-4
Fig. 6-5
