Invacare® Stream
18.

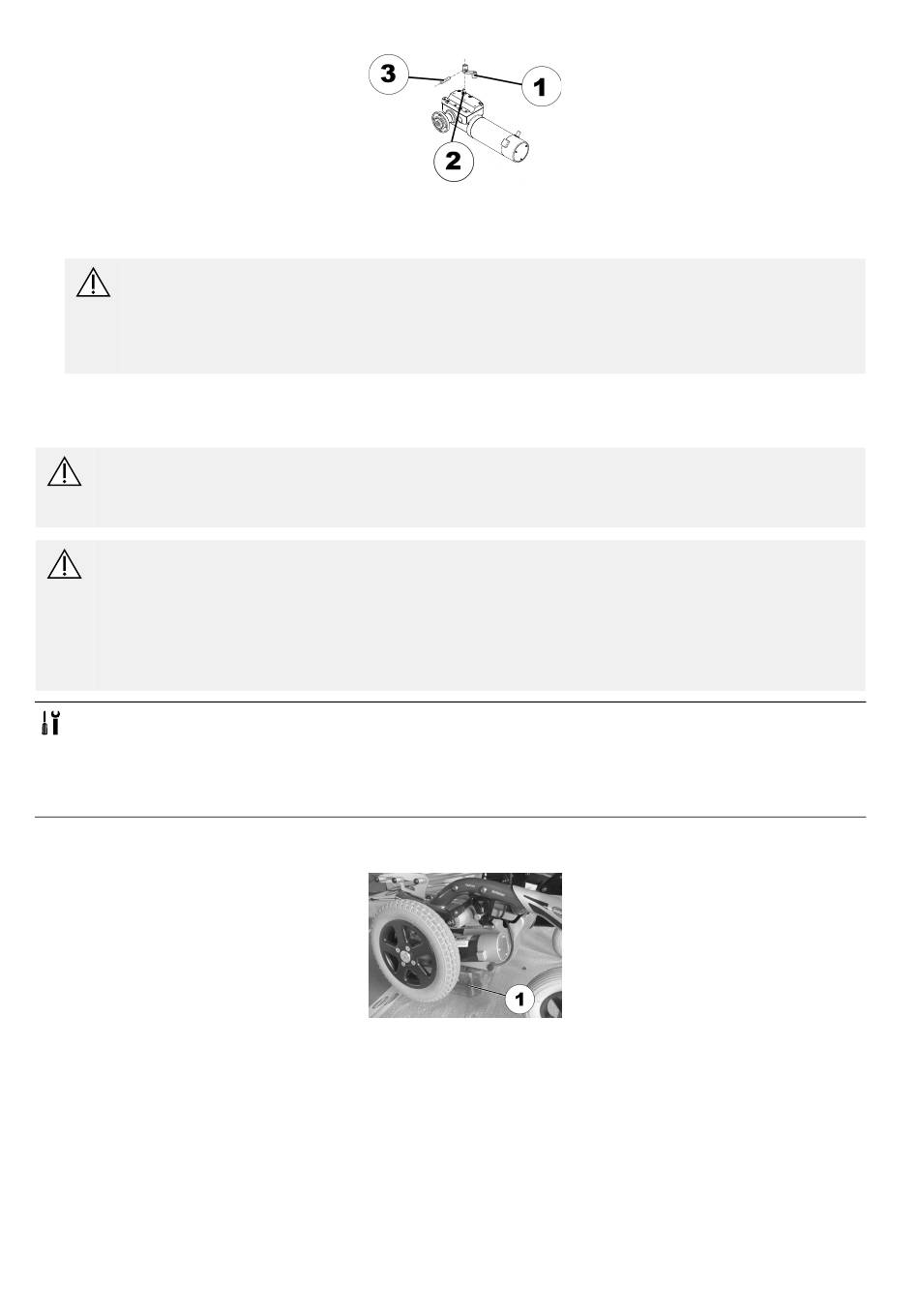

Entkupplungshebel (1) vorsichtig auf die Stange (2) am neuen Motor drücken.
19. Splint (3) hineindrücken.
20. Die Teile in umgekehrter Reihenfolge wieder montieren.
VORSICHT!
Verletzungsgefahr durch Lösen der Räder
Falls die Antriebsräder bei der Montage unzureichend gesichert wurden, können sie sich während der
Fahrt lösen.
– Bei der Montage der Antriebsräder die TX40-Senkschrauben mit 30 Nm festziehen.
– Immer neue Schrauben mit unbeschädigter Beschichtung verwenden.
21. Motorkabel mit einem neuen Kabelbinder sichern.
6.6.2 Austauschen der Lenkkopflager an Schwenkrädern
VORSICHT!
Quetschgefahr für Hände und Füße durch das Gewicht des Elektrofahrzeugs
– Auf Hände und Füße achten.
– Die richtigen Hebetechniken anwenden.
VORSICHT!
Gefahr unkontrollierter Bewegungen des Elektrofahrzeugs
– Die Stromversorgung ausschalten (EIN/AUS-Taste).
– Den Antrieb einkuppeln.
– Die Räder vor dem Anheben des Elektrofahrzeugs mit Keilen blockieren.
– Kippen des Elektrofahrzeugs verhindern, indem er auf einen ausreichend langen und breiten Holzklotz unter
dem Akkugehäuse aufgebockt wird. Bei einem zu kurzen oder zu hohen Holzklotz kann das Elektrofahrzeug
weiterhin kippen.
• 19-mm-Steckschlüssel
• Drehmomentschlüssel
• Großer Schlitzschraubendreher
• Länglicher Holzblock (mindestens 14 cm x 14 cm x 30 cm)
• Splinttreiber (6/8)
• Hammer (300 g – 500 g)
Abnehmen:
1.
Mit dem Holzklotz (1) das Elektrofahrzeug an der Seite aufbocken, an der die Kugellager ausgetauscht werden sollen.
2.
20
Fig. 6-1
