Invacare® Stream
VORSICHT!
Feuer- und Verbrennungsgefahr bei Überbrückung der Batteriepole
– Achten Sie darauf, die Batteriepole niemals durch Werkzeuge oder mechanische Teile des Elektrorollstuhls
kurzzuschließen.
– Achten Sie darauf, dass die Batteriepolkappen wieder aufgesteckt sind, wenn Sie nicht an den Batteriepolen
arbeiten.
• Kleiner Schlitzschraubendreher
• Torx-Schraubenschlüssel mit
– TX40-Bit
• 8-mm-Innensechskantschlüssel
• 11-mm-Schraubenschlüssel
• 19-mm-Schraubenschlüssel
• Metallstift mit Durchmesser 2,5 mm (um den Splint aus dem Entkupplungshebel herauszuklopfen)
• Kleiner Hammer
• Seitenschneider
• Kabelbinder
• Holzklotz (etwa 12 x 12 x 30 cm) zum Aufbocken des Elektrorollstuhls
Achten Sie auf kleine Teile und beachten Sie die Einbaureihenfolge der Komponenten. Eine geordnete Ablage
erleichtert die erneute Montage in der richtigen Reihenfolge.

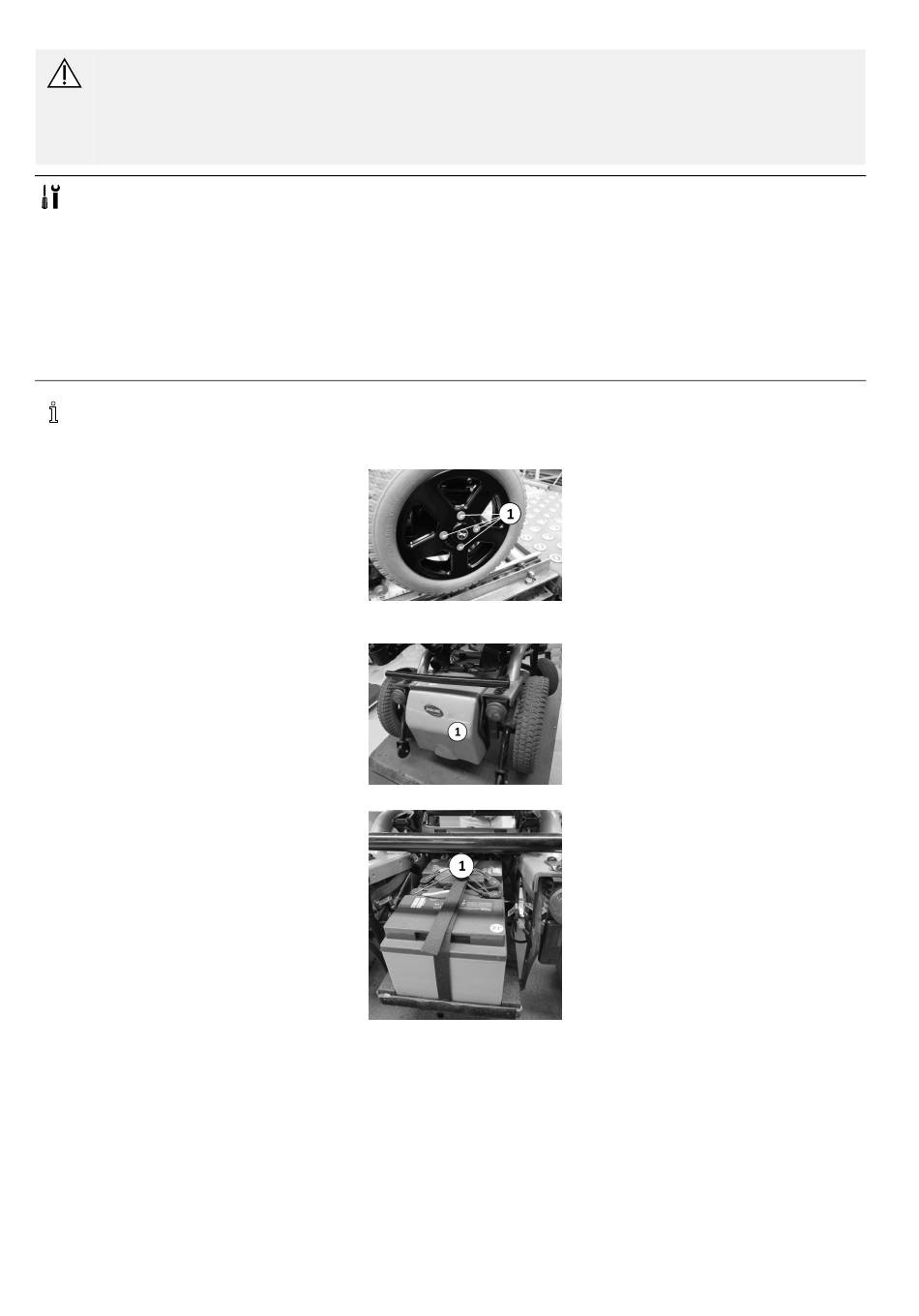

1. Den Elektrorollstuhl mit einem Holzblock aufbocken.
2.
Die Schrauben (1) lösen.
3. Das Rad von der Radnabe ziehen.
4.
Batterieabdeckung abnehmen (1).
5.
Die Schutzkappen (1) abziehen und nach hinten schieben, um Zugang zu den Batteriepolen zu erhalten.
6. Die Klemmen lösen.
7. Die Batterien herausnehmen.
