3 Jumper

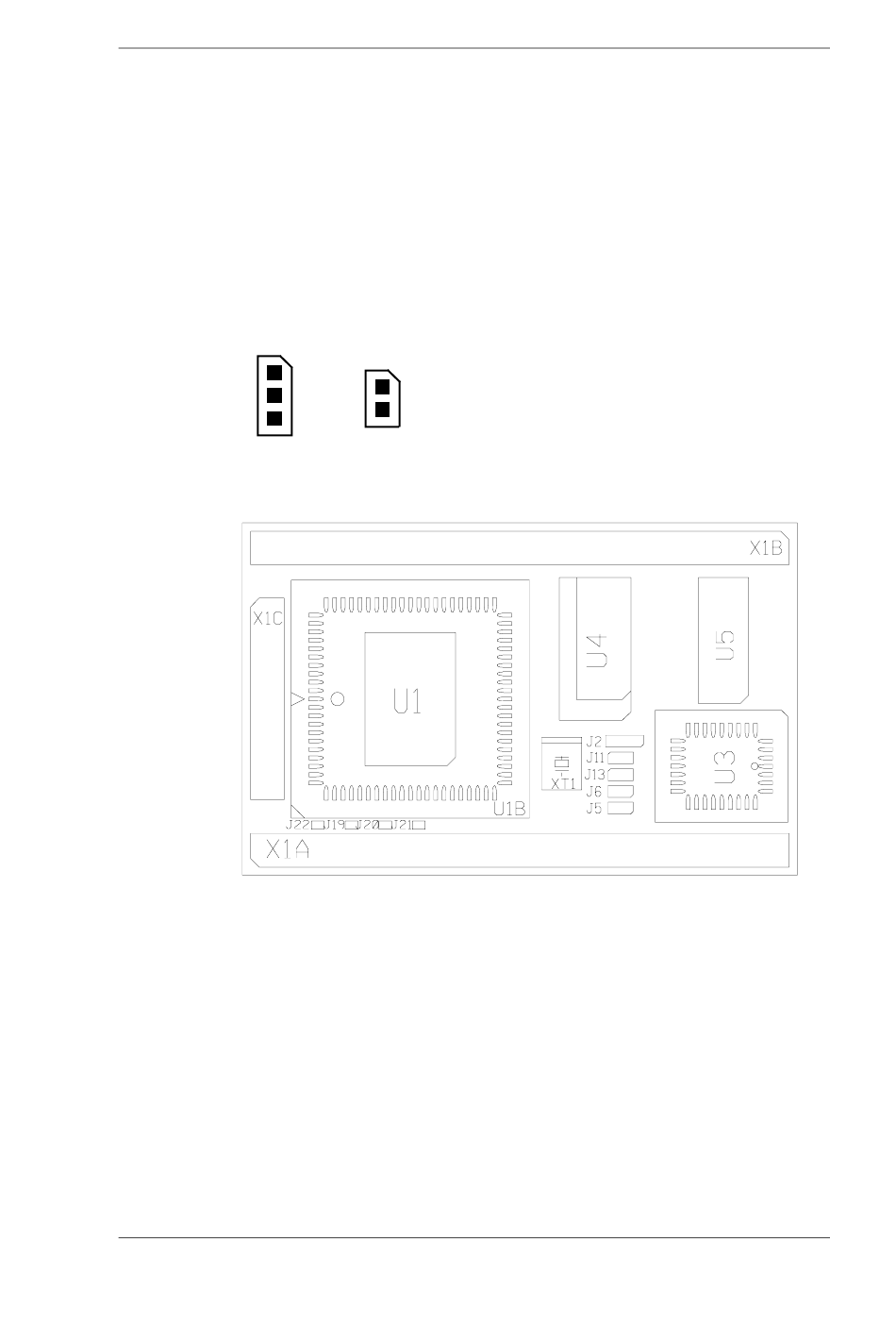

Das miniMODUL-537/509 besitzt zur Konfiguration 22 Lötjumper,
die teilweise bereits bei der Auslieferung vorverbunden sind. Das
Bild 5 verdeutlicht die verwendete Zählweise bei den Jumpern,
Bild 6 und Bild 7 die Lage der Jumper auf der jeweiligen
Platinenseite.
1
2
3
Bild 5:
Zählweise der Jumper
Bild 6:
Lage der Jumper (Ansicht Platinenoberseite)
© PHYTEC Meßtechnik GmbH 2002
1
2
L-627d_1
Jumper
11
