2 Anschlußbelegung
Es sei ausdrücklich darauf hingewiesen, daß bei allen Modul-
anschlüssen unbedingt die Maximalspannungen und -ströme nicht
überschritten werden dürfen. Die Grenzwerte hierfür können Sie dem
jeweiligen Controller-Handbuch entnehmen. Da eventuell auftretende
Störungen stark vom Einsatzgebiet bzw. Anwendungsfall abhängen,
obliegt es der Verantwortung des Anwenders, in entsprechend
kritischer Umgebung, geeignete Schutzmaßnahmen zu treffen.

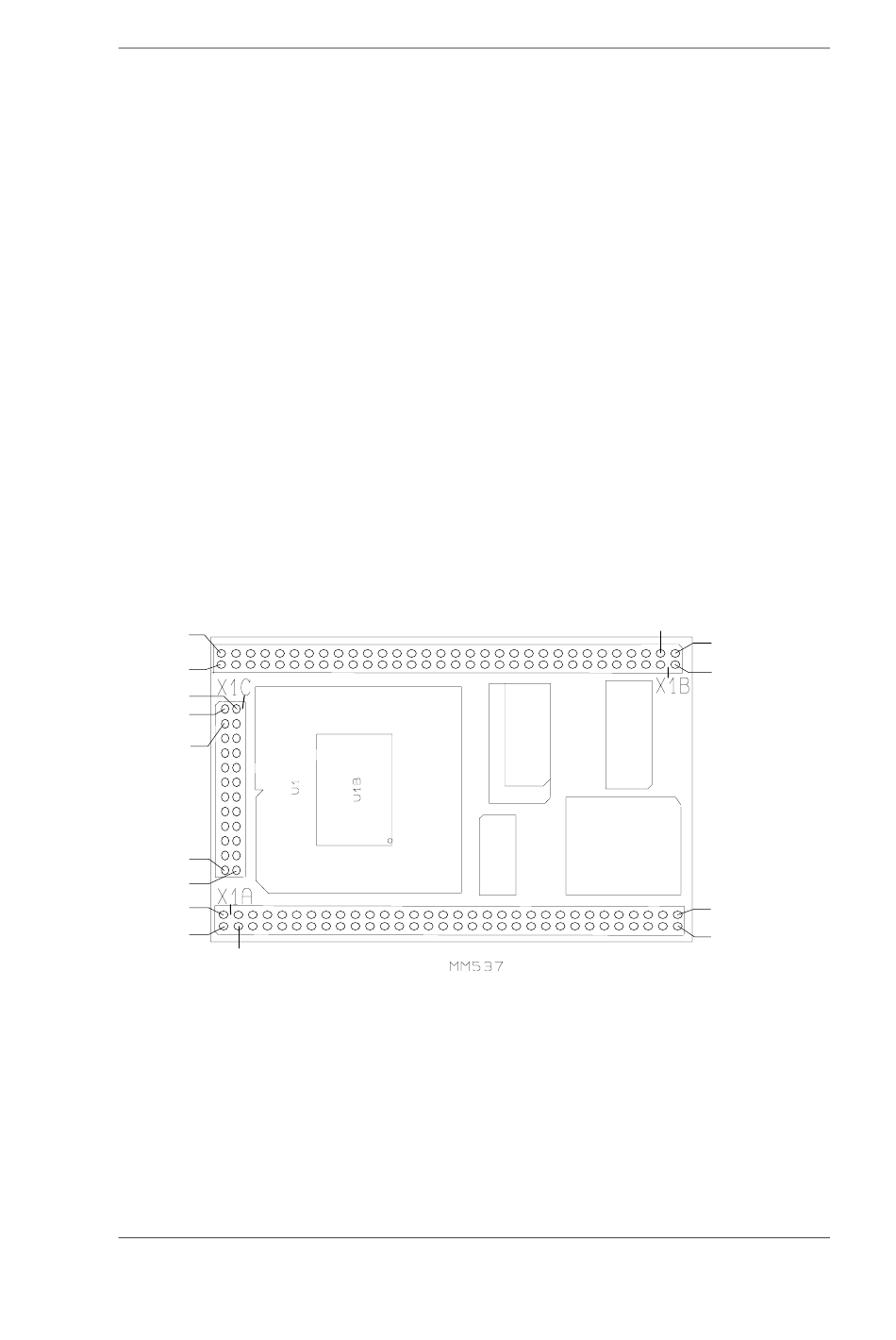

Wie in Bild 4 dargestellt, werden alle relevanten Signale an drei
Seiten des Moduls an den Platinenrand geführt, dort ist eine
Bestückung mit Stiftleisten im Rastermaß 2,54 mm möglich. Die
folgende Tabelle 1 gibt Ihnen eine Übersicht über die Belegung aller
Anschlüsse.
63/32A
64/32B
2/1B
1/1A
3/2A
23/12A
24/12B
2/1B
1/1A
3/2A
Bild 4:
Lage der Pins
© PHYTEC Meßtechnik GmbH 2002
L-627d_1
Anschlußbelegung
3/2A
1/1A
2/1B
64/32B
63/32A
7
