Mechanische Installation

3.3 Montage

HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
Kühlung
Sehen Sie über und unter dem Frequenzum-
richter zur Luftzirkulation einen ausreichenden
Abstand vor. Die Abstandsanforderungen finden
Sie unter Abbildung 3.2.

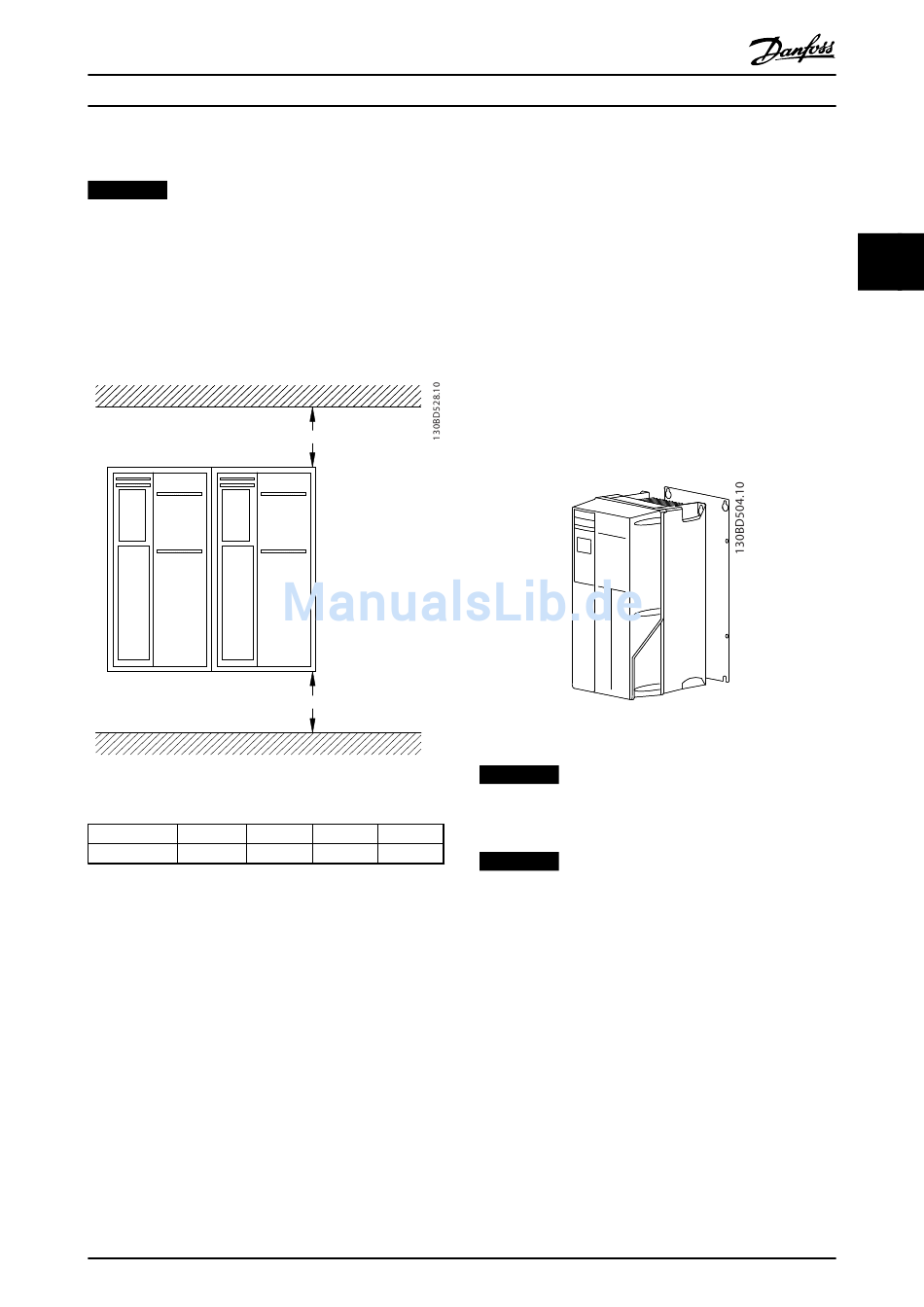

Abbildung 3.2 Abstand zur Kühlluftzirkulation oben und unten
Gehäuse
A2-A5
a [mm]
100
Tabelle 3.1 Mindestabstände für eine ausreichende
Luftzirkulation
Heben
Prüfen Sie das Gewicht des Frequenzumrichters,
um ein sicheres Heben zu gewährleisten, siehe
Kapitel 8.9 Nennleistungen, Gewicht und
Abmessungen.
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
Planen Sie ggf. zum Transportieren des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
Verwenden Sie zum Heben die Transportösen am
Frequenzumrichter (sofern vorhanden).
MG11AK03
Produkthandbuch
a
a
B1-B4
C1, C3
C2, C4
200
200
225
Danfoss A/S © Ver. 07/2014 Alle Rechte vorbehalten.
Montage
1.
Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
Sie können mehrere Frequenzumrichter Seite-an-
Seite ohne Zwischenraum aufstellen.
2.
Stellen Sie das Gerät so nah wie möglich am
Motor auf. Halten Sie die Motorkabel so kurz wie
möglich.
3.
Sorgen Sie durch Montage des Geräts auf einer
ebenen, stabilen Oberfläche oder an der
optionalen Rückwand für eine ausreichende
Luftzirkulation zur Kühlung.
4.
Verwenden Sie die vorgesehenen Montageöff-
nungen am Frequenzumrichter zur
Wandmontage, sofern vorhanden.
Montage mit Rückwand und Montagerahmen
Abbildung 3.3 Ordnungsgemäße Montage mit Rückwand
HINWEIS
Bei Montage an einem Montagerahmen benötigen Sie
die optionale Rückwand.
HINWEIS
Alle Einheiten der Baugrößen A, B, und C können Seite-
an-Seite installiert werden. Ausnahme: Bei Verwendung
eines IP21-Bausatzes muss zwischen den Gehäusen ein
Abstand eingehalten werden:
Bei den Bauformen A2, A3, A4, B3, B4 und C3
beträgt der Mindestabstand 50 mm.
Bei der Bauform C4 beträgt der Mindestabstand
75 mm.
3
