2.4.1.4 Messergebnisse grafisch darstellen

Die grafische Darstellung kann bei der Interpretation der
Messergebnisse sehr hilfreich sein. Um zwischen nummerischer
und grafischer Anzeige hin- und herzuschalten, finden Sie in der
Symbolleiste das Icon Grafisch/Nummerisch. Ihr SpectroEye
kann sowohl die absoluten Werte als auch die Differenzen
grafisch darstellen.
Die verschiedenen Möglichkeiten der grafischen Darstellung
werden anhand unserem Beispiel der CIELAB-Funktion wie
folgt interpretiert:
• Grafische Darstellung absoluter Messwerte:
Wählen Sie zunächst im nummerischen Modus mit dem
Icon Absolut/Differenz die absolute Darstellung, bevor Sie
dann mit dem Icon Grafisch/Nummerisch in die grafische
Darstellung wechseln.

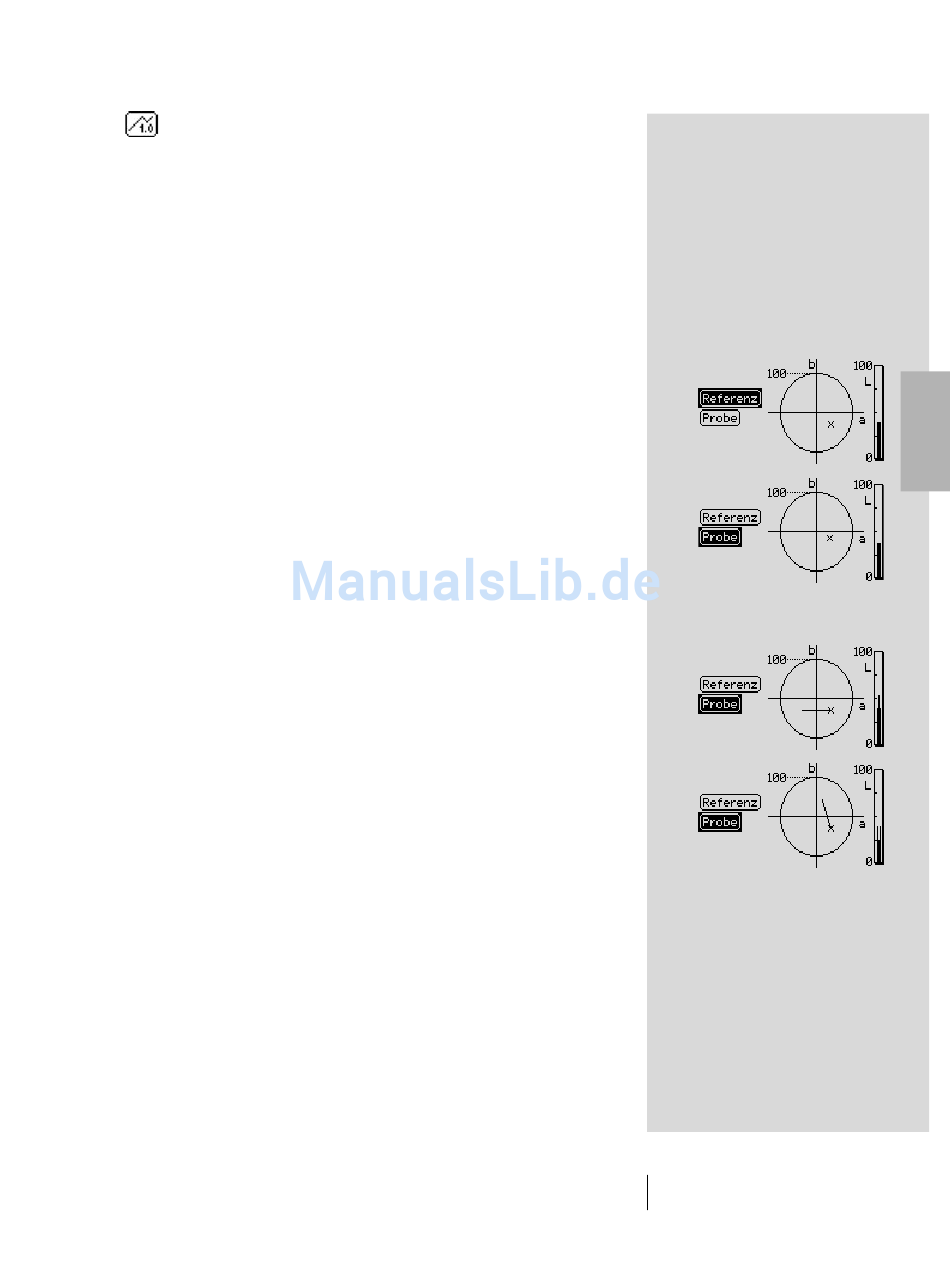

Die grafische Darstellung von CIELAB-Werten zeigt das
CIELAB-System mit seiner Grün-Rot-Achse (a), seiner Gelb-
Blau-Achse (b) und einem kreisförmigen Sättigungsring mit
der Einheit 100. Das Kreuz (x) innerhalb der Darstellung gibt
die Position des Messwertes an. Die dritte Dimension des
CIELAB-Systems, die Helligkeit, ist in der senkrechten Leiste
rechts abgebildet. An der Länge des schwarzen Balkens
können Sie den Helligkeitswert ablesen.
• Grafische Darstellung des Farbabstandes zwischen
Referenz und Probe:
Wählen Sie nun mit dem Icon Absolut/Differenz
die Differenz-Darstellung für die Probe.
Das Kreuz (x) zeigt nun die Position der Referenz. Die Linie
kennzeichnet die Richtung in der die Probe von der Referenz
abweicht. Die Länge der Linie ist immer gleich und daher
kein Mass für den Abstand zwischen den Messwerten.
Bei der Helligkeitsanzeige wird die Helligkeit der Referenz
durch den breiteren schwarzen Balken dargestellt.
Ist die Probe heller als die Referenz, wird dies durch eine
dünnere Linie oberhalb dieses Balkens dargestellt (siehe
obere Abbildung). Ist die Probe dunkler als die Referenz,
sehen Sie eine dünne helle Linie innerhalb des schwarzen
breiten Balkens (siehe untere Abbildung). Auch diese Linie
ist immer gleich lang und ist daher nur richtungsweisend.
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○
