36 SpectroEye™
2 • Bedienung

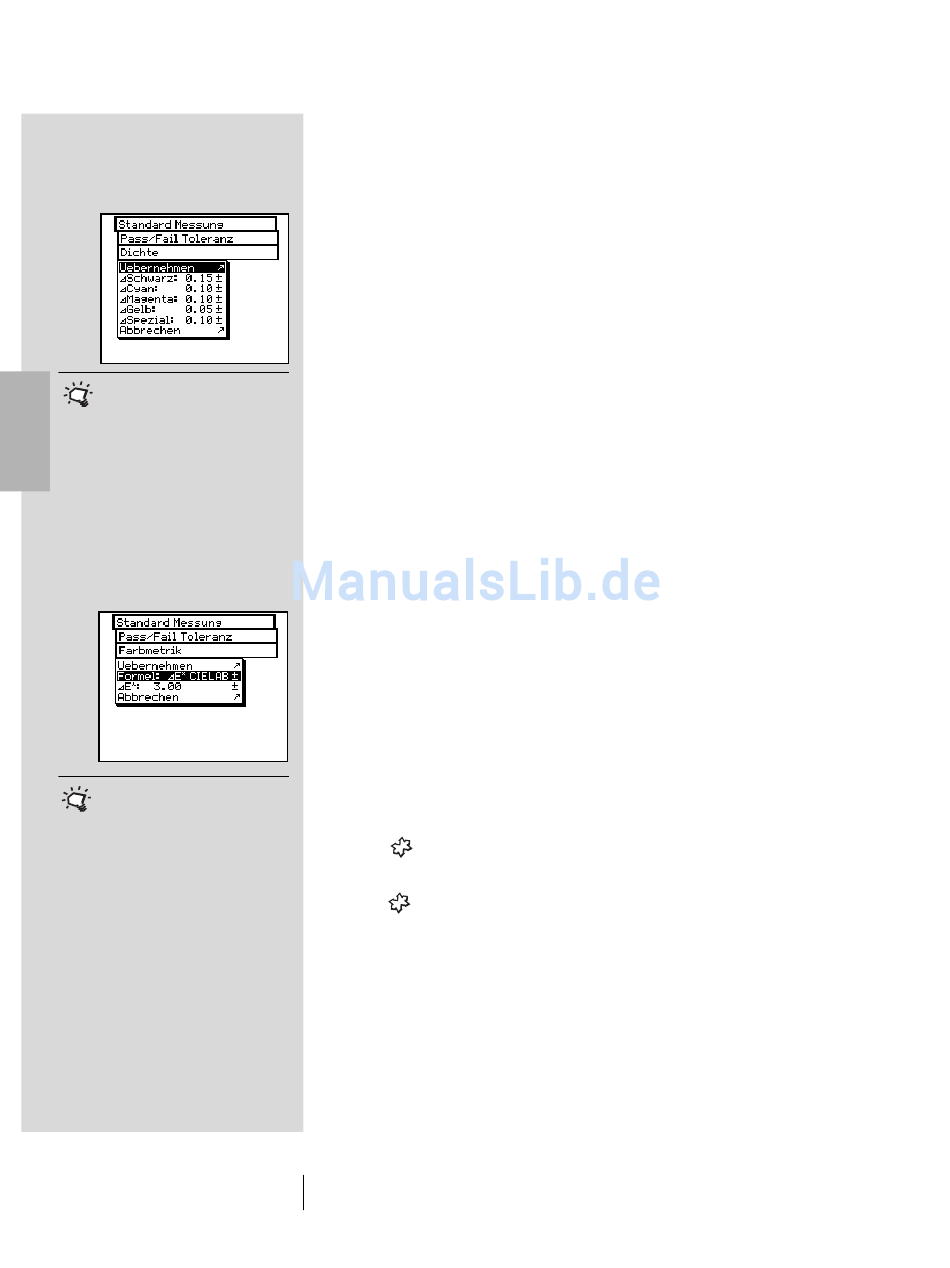

Toleranzen werden für densitometrische und spektrale
Messungen unabhängig voneinander festgelegt. Gehen Sie
dabei wie folgt vor:
Wählen Sie vom Menü Standard Messung ausgehend
○ ○ ○
Pass/Fail Toleranz > Dichte
Geben Sie nacheinander die Toleranzen für die Prozess-
farben und die maximale Dichte ein. Diese Toleranzwerte
beschreiben, wie weit der Wert für die Volltondichte einer
gemessenen Probe von der Volltondichte der Referenz
abweichen darf.
Beispiel:
Ihre Referenz für Cyan wurde mit einer Volltondichte von
1.55 gemessen. Sie haben in den Einstellungen einen
Toleranzwert von +/- 0.10 angegeben. Alle gemessenen
Proben im Dichtebereich zwischen 1.45 und 1.65 liegen
somit innerhalb des Toleranzbereiches und werden im
Messfenster mit Pass bewertet. Liegen deren Volltondichten
oberhalb bzw. unterhalb dieser Grenzen, werden sie mit
Fail bewertet.
Wählen Sie anschliessend vom Menü Standard Messung
○ ○
ausgehend
Pass/Fail Toleranz > Farbmetrik
In der angezeigten Menüzeile Formel: wählen Sie zunächst die
Formel aus, für die Sie die Toleranz festlegen wollen.
Im voll ausgestatteten Zustand stehen Ihnen folgende Formeln
und Toleranzeinstellungen zur Verfügung:
Im Grundgerät enthalten: -
Im Paket zukaufbar:
Einzeln zukaufbar:
Sobald Sie sich für eine dieser Formeln entschieden haben,
erscheinen in einer oder mehreren Zeilen die dazugehörigen
Parameter. Speichern Sie nach der Eingabe Ihre Toleranzwerte
mit Uebernehmen.
Alle späteren Pass/Fail-Bewertungen beziehen sich auf diese
Formel und die hier definierten Toleranzen. Die Pass-/Fail-
Bewertung wird nur angezeigt, wenn Sie die dazugehörige
Messfunktion gewählt haben.
∆ ∆ ∆
L* a* b*
- ∆ E* CIELAB
- ∆ E CMC, ∆ E FMCII, ∆ E* 94,
∆ E* 2000
- ∆ E* CIELUV
- ∆ E mg
- ∆ E Hunter Lab
