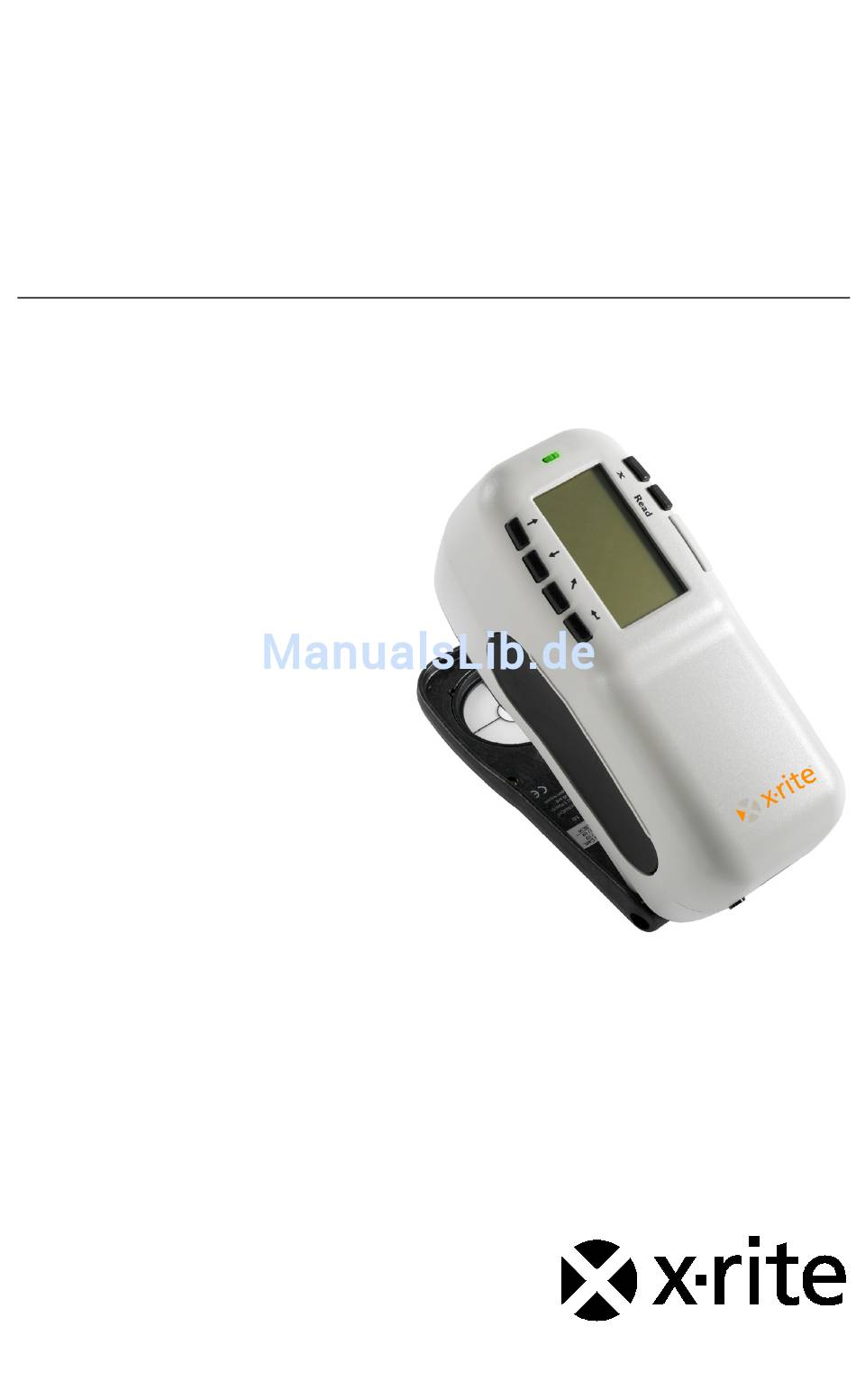

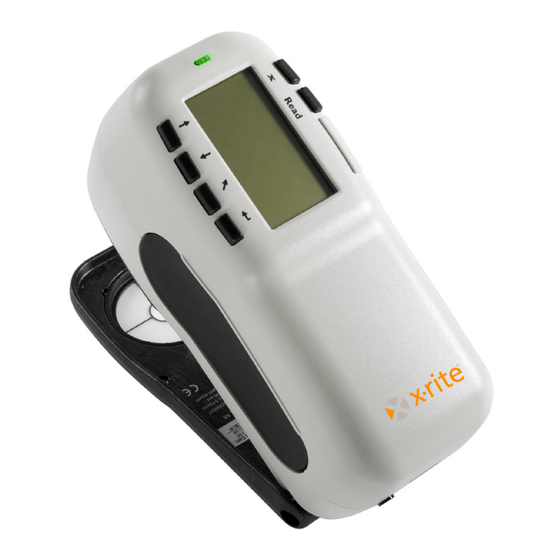

- Seite 1 SP60 Serie S P E K T R A L P H O T O M E T E R K U G E L G E R Ä T Einführung...
-
Seite 3: Urheberrecht
WARNUNG: Das Gerät darf NICHT in einer explosiven Umgebung verwendet werden. VORSICHT: Betriebs- und Verletzungsgefahr besteht bei Gebrauch von anderen Adaptern als X-Rite SE30-177 (100-240 V). Verwenden Sie nur den X-Rite Akkupack SP62-79-33. Bei der Verwendung anderer Akkus besteht Explosionsgefahr. -
Seite 4: Inhaltsverzeichnis
E I N L E I T U N G Einleitung Diese Anleitung wird Sie mit Ihrem Spektralphotometer der SP60 Serie von X-Rite vertraut machen. Sollten Sie weitere Anweisungen oder Informationen benötigen, finden Sie diese in einem ausführlichen Bedienungshandbuch im PDF-Format auf der CD, die mit Ihrem Gerät geliefert wurde. - Seite 5 S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R Datenbank-Tools Hardware-Setup Fehlermeldungen...
-
Seite 6: Vorbereitung
Nehmen Sie das Gerät aus dem Versandkarton. Bitte bewahren Sie den Originalkarton auf. Für einen eventuellen Weiterversand benutzen Sie bitte diesen Originalkarton. Wenden Sie sich an X-Rite, falls Sie einen neuen Versandkarton benötigen. · Untersuchen Sie Ihr Gerät auf mögliche Schäden. Sollte es beim Versand beschädigt worden sein, setzen Sie sich un-... -
Seite 7: Aufladen Des Akkupacks
1. Vergewissern Sie sich, dass die am Netzteil angezeigte Spannung mit der örtlichen Spannungsversorgung übereinstimmen. Ist dies nicht der Fall, setzen Sie sich mit X-Rite oder einem Vertragshändler in Verbindung. 2. Stecken Sie den kleinen Stecker des Netzteils in den Stromanschluss des Gerätes. Wenn Sie das serielle Kabel SE108-92 benutzen, können Sie das Netzteil in den... -
Seite 8: Einstellung Der Messöffnung (Nur Sp64)
E I N L E I T U N G Einstellung der Messöffnung (nur SP64) Das SP64 kann in der Standardausrüstung Messungen mit einer 4 mm oder einer 8 mm Öffnung ausführen. Zum Ändern der Öffnungsgröße drehen Sie einfach den Öffnungsknopf und benutzen Sie ein anderes Zielfenster. -
Seite 9: Entriegeln Des Geräteschuhs
S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R HINWEIS: Das Gerät muss pro Öffnungseinstellung nur einmal kalibriert werden. Wenn Sie danach zwischen den verschiedenen Öffnungseinstellungen wechseln muss das Gerät nicht jedes Mal neu kalibriert werden. -
Seite 10: Befestigung Der Handschlaufe
E I N L E I T U N G Befestigung der Handschlaufe Dieses Instrument verfügt über eine Handschlaufe, die das Gerät vor unbeabsichtigtem Sturz schützen soll. Die Schlaufe wird mit der Klammer an der dafür vorgesehenen Stelle auf der Rückseite des Instrumentes eingehakt. -
Seite 11: Gerätebeschreibung & Merkmale
S P E K T R A L P H O T O M E T E R Gerätebeschreibung & Merkmale Das Spektralphotometer der X-Rite SP60 Serie verwendet X- Rite's DRS (Dynamic Rotational Sampling) Technologie, welche höchste Präzision und Messgenauigkeit erzielt. Das Gerät hat eingängige Schaltflächen und ein kontrastreiches... -
Seite 12: Die Bedientasten
E I N L E I T U N G Die Bedientasten Die sechs Bedientasten an der Außenseite des Displays dienen zur Ausführung von Messungen und für die Navigation durch Menüs und Optionen. Jede Taste hat ein erkennbares Symbol auf dem Display und führt eine bestimmte Funktion aus. Tabtaste abwärts –... -
Seite 13: Messfenster
Opazität bestehen aus drei Hauptbereichen: Datenspeicherungsinformation, Farbdatenparameter und Farbdaten. Der QA Modus kann zusammen mit Softwarepaketen zur Qualitätssicherung benutzt werden, z.B. X-Rite's X-RiteColor Master (nur SP62 und SP64). Projekte und Standards werden zum Gerät heruntergeladen und Pass/Fail Vergleiche für Probenmessungen werden ausgeführt. - Seite 14 E I N L E I T U N G Farbe mit 100 % Opazität) angezeigt werden, je nach Konfiguration. P r o j 1 : K a r t o n s Datenspeicherungs- S t d 1 : P r o b e R o t informationen P r o b e : # 1 0 1 1 : 2 3...
-
Seite 15: Standardsfenster
S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R Standardsfenster Im Fenster Standard bearbeiten können Standards angezeigt, angelegt, bearbeitet und gelöscht werden. S t d b e a r b . -
Seite 16: Job Ausführen Fenster (Nur Sp64)
Projekt aus dem Instrument. Job ausführen Fenster (nur SP64) Die Funktion Job ausführen wird verwendet, um eine von X-Rite's X-RiteColor® Master Softwareprogramm heruntergeladene Jobsequenz auszuwählen. Bei einem typischen Job werden Sie im Display zur Durchführung einer Messreihe aufgefordert. Messdaten werden dann zur Analyse auf den Computer hochgeladen. -
Seite 17: Benutzung Des Geräts
S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R Benutzung des Gerätes Menü oder Funktion öffnen Durch Öffnen eines Menüs oder eines Modus können Sie auf weitere, mit dem Menü... -
Seite 18: Öffnen Eines Pop-Up-Listenfeldes
E I N L E I T U N G Auswählen eines Parameters: 1. Benutzen Sie die Tabtasten $ @, um den gewünschten Parameter zu markieren. 2. Drücken Sie die Eingabetaste #, um die verfügbaren Parameter zu durchsuchen. Öffnen eines Pop-Up-Listenfeldes Wenn Sie ein Pop-Up-Listenfeld öffnen, können Sie Objekte auswählen und/oder Einstellungen einer Auswahl oder Funktion ändern. -
Seite 19: Ein Oder Mehrere Objekte Auswählen
S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R 2. Drücken Sie auf die Eingabetaste #, um auf den Editor Zugriff zu nehmen. HINWEIS: Wenn das Menü... -
Seite 20: Kontrolllampe Des Geräts
E I N L E I T U N G exakt tangential zur Messebene ausrichten. Ist das Messobjekt kleiner als der Geräteschuh, stellen Sie das Gerät am besten auf ein Podest, damit es sich auf gleicher Höhe wie die Probe befindet. -
Seite 21: Kalibrierung Des Geräts
S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R Kalibrierung des Geräts Unter normalen Umständen sollte das Gerät mindestens ein Mal täglich kalibriert werden. Das Verfahren besteht aus dem Lesen des Weiß- und Schwarzstandards (Lichtfalle). -
Seite 22: Konfiguration Des Gerätes
E I N L E I T U N G Konfiguration des Gerätes Sie können das Gerät Ihren eigenen Bedürfnissen entsprechend einstellen. Diese Einstellungen befinden sich im Menü Konfiguration. Das Konfigurationsmenü unterteilt sich in fünf Hauptoptionen, über die Sie auf eine Anzahl von Untermenüs Zugriff nehmen können. -
Seite 23: Farboptionen
S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R automatisch der Standard mit dem kleinsten DE ausge- wählt. Wenn die Auto-Standard deaktiviert ist (Aus) muss der Standard vor einer Messung manuell ausgewählt werden. -
Seite 24: Datenbank-Tools
Farbsortiergröße und den Farbsortierbereich. · SP88 SPEX Modus- Wenn der SP88 SPEX Modus aktiviert ist (Ein) werden die Glanz Werte so berechnet wie in X-Rite's SP88 Instrument. Datenbank-Tools Die Datenbank-Tools ermöglichen die folgenden Einstellungen: · Kennzeichen anzeigen – Wird verwendet, um die Kennzeichen anzuzeigen, die in das Gerät gescannt... -
Seite 25: Hardware-Setup
S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R · Alle Proben entf – Ermöglicht das Entfernen aller gespeicherten Proben. · Alle Kennzeichen entf – Ermöglicht das Entfernen aller gespeicherten Kennzeichen. - Seite 26 Wenn die Einstellung SP68 ist dupliziert das Gerät die Übertragungsart des SP68 (einschließ- lich der RCI Versionsabfrage), um die Kommunika- tion mit früheren Versionen von X-Rite's Software Pakete QA-Master, Paint-Master etc. zu ermöglichen. · Lesevorgang : – bestimmt die Methode, die zur Ausführung einer Messung verwendet wird.
- Seite 27 S P 6 0 S E R I E S P E K T R A L P H O T O M E T E R · Uhr stellen – wird zur Einstellung der Geräteuhr verwendet. · Display – ermöglicht folgende Einstellungen: Kontrast –...
-
Seite 28: Fehlermeldungen
E I N L E I T U N G Fehlermeldungen Fehler bei Messungen werden im Gerätefenster angezeigt. Bei jedem Fehler ertönt ein langer Signalton und die Kontrolllampe blinkt gelb. Wenn Sie die Eingabetaste # drücken, wird die Fehlermeldung aus dem Gerätefenster gelöscht. - Seite 32 Hauptgeschäftsstelle - USA 4300 44th Street SE Grand Rapids, Michigan 49512 Tel: (+1) 800 248 9748 oder (+1) 616 803 2100 Fax: (+1) 800 292 4437 oder (+1) 616 803 2705 Hauptgeschäftsstelle - Europa Althardstrasse 70 8105 Regensdorf Schweiz Tel: (+41) 44 842 24 00 Fax: (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien Room 808-810...
