X-Rite BASF Benutzerhandbuch

Spektralfotometer 12/6
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

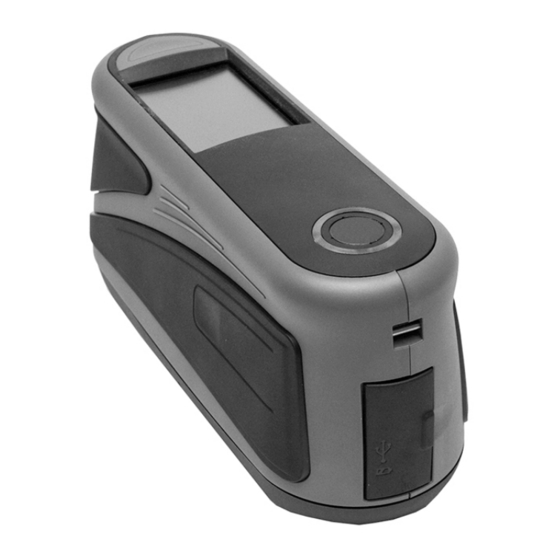

BASF Spektralfotometer 12/6
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für X-Rite BASF

Inhaltszusammenfassung für X-Rite BASF

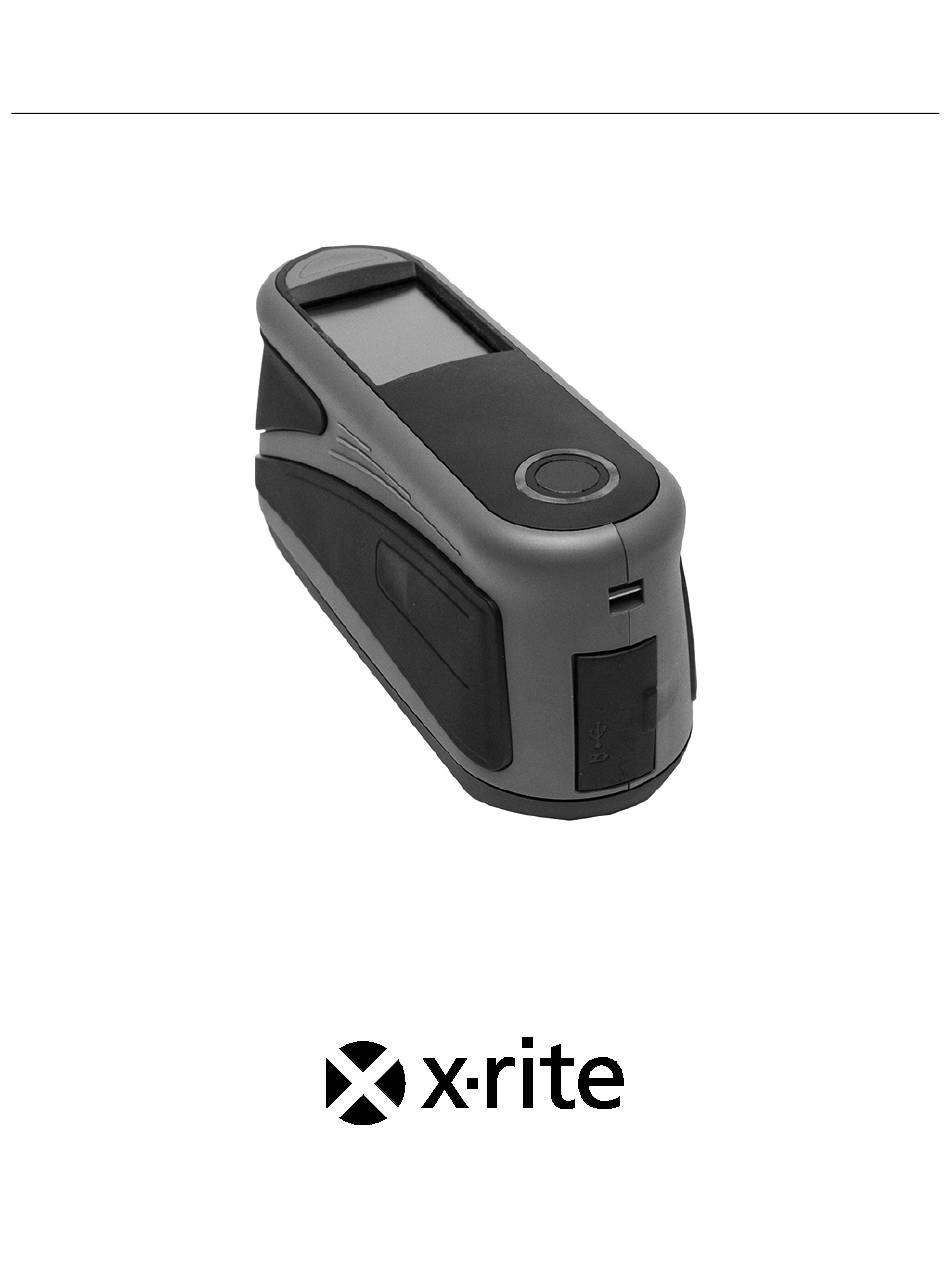

  • Seite 1 BASF Spektralfotometer 12/6 Benutzerhandbuch...

  • Seite 3: Ce-Bescheinigung

    Dieses Symbol zeigt einen unvorhergesehenen Vorgang oder eine Gefahr an. Ihr Eingreifen ist eventuell erforderlich. CE-Bescheinigung Hiermit erklärt X-Rite, Incorporated, dass dieses Modell die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien RED 2014/53/EU, LVD 2014/35/EG, and RoHS 2011/65/EU erfüllt.

  • Seite 4: Srrc-Zertifizierung (State Radio Regulation Of China)

    CMIIT ID: 2016DJ1364 Geräteinformationen Die Benutzung dieses Geräts auf eine Art und Weise, anders als von X-Rite, Incorporated empfohlen kann die Entwurfsintegrität und die Gerätesicherheit gefährden. Bitte schützen Sie Ihre Augen, und schauen Sie nicht direkt in die Optik, wenn das Gerät eingeschaltet ist.

  • Seite 5: Zertifizierung

    Gewährleistungsansprüche für Schäden am Gerät einschließlich Folgeschäden außer Kraft gesetzt. Patente: www.xrite.com/ip ©2018, X-Rite, Incorporated. Alle Rechte vorbehalten.“ X-Rite® ist eine registrierte Marke von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Marken sind das Eigentum der jeweiligen Inhaber. Garantieleistung X-Rite bietet eine zwölfmonatige (12) Gewährleistungsfrist ab der Auslieferung von X-Rite auf Material- und...
  • Seite 6 Die Garantiefrist wird durch Reparatur oder Austausch defekter Teile durch X-Rite nicht erneuert bzw. verlängert. Der Kunde ist für die Verpackung und den Versand des defekten Produkts an das von X-Rite angegebene Servicecenter verantwortlich. X-Rite trägt die Kosten für die Rücksendung des Produkts zu Kunden, wenn die Zieladresse innerhalb der zuständigen Region des Servicecenters liegt.

  • Seite 7: Inhaltsverzeichnis

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Inhaltsverzeichnis Einleitung und Setup Verpackungsdiagramm Installation des Akkupacks Akku laden Stromversorgung des Geräts Netzteil anschließen USB-Kabel anschließen Befestigen der Handschlaufe (optional) Benutzeroberfläche...
  • Seite 8 B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Anhang Serviceinformationen Reinigung des Geräts Allgemeine Reinigung Reinigung des Kalibrierstandards Ersetzen des Akkupacks Fehlerbehebung Gerätespezifikationen...

  • Seite 9: Einleitung Und Setup

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 EINLEITUNG UND SETUP Das Mehrwinkel-Spektralfotometer bietet Ihnen fortschrittliche Technologie für wiederholbare, präzise Farbmessung von Metallic-, Perl- und anderen Effektfarben. Dieses Handbuch erklärt die Installation, Handhabung und Wartung des Messgeräts.

  • Seite 10: Verpackungsdiagramm

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Verpackungsdiagramm Ihr Messgerät sollte mit den nachfolgend aufgeführten Teilen geliefert worden sein. Wenden Sie sich bitte an X- Rite oder Ihren Vertragshändler, sollte eines dieser Teile fehlen oder kaputt sein.

  • Seite 11: Akku Laden

    Verwenden Sie nur den mitgelieferten Lithiumakku (X-Rite Art.nr. SE15-40 / E-One Moli Energy Corp Model MCR-1821J/1-H). Bei der Verwendung anderer Akkus besteht Verletzungsgefahr durch Explosion und eventuelle Beschädigung des Geräts. Sie erhalten Ersatzakkus von Ihrem X-Rite Händler oder der E- One Moli Energy Corp.

  • Seite 12: Stromversorgung Des Geräts

    4. Schließen Sie das abnehmbare Netzkabel an das Netzteil an, und stecken Sie das andere Ende in die Steckdose. Netzteileigenschaften Eingang: 100-240 V 50-60 Hz Ausgang: 12 V bei 2,5 A Bitte verwenden Sie ausschließlich das Netzteil X-Rite SE30-277. Bei der Verwendung anderer Netzteile besteht Unfallgefahr.

  • Seite 13: Usb-Kabel Anschließen

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 USB-Kabel anschließen WICHTIG: Sie müssen zuerst das Programm installieren, ehe Sie das Gerät mit Ihrem Computer verbinden. 1.

  • Seite 14: Benutzeroberfläche

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 BENUTZEROBERFLÄCHE Das Gerät ist mit einem Touchscreen-Display ausgestattet. Alle Funktionen können direkt von hier erreicht werden.

  • Seite 15: Durch Einstellungen Und Daten Blättern

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 • Akkustatusanzeige: Zeigt den Ladezustand des Akkus an. Der Akku ist geladen. Der Akku hat genug Spannung, um eine große Anzahl von Messungen vorzunehmen. Akku hat nur noch wenig Spannung, Sie können nur noch wenige Messungen durchführen.

  • Seite 16: Einstellungen Und Jobs Öffnen

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Einstellungen und Jobs öffnen Tippen Sie auf die entsprechenden Symbole, um Einstellungen und Jobs zu öffnen. In diesem Beispiel wurde das Symbol Einstellungen angetippt, um die Einstellungen zu öffnen.

  • Seite 17: Drucksensor, Led Und Statusanzeige

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Drucksensor, LED und Statusanzeige Das Gerät verfügt über drei Drucksensoren an der Messöffnung, die Ihnen bei der Ausrichtung helfen und durch die Sie wiederholbare Messergebnisse erhalten.

  • Seite 18: Modus Einstellungen

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 MODUS EINSTELLUNGEN Im Modus Einstellungen können Sie die Einstellungen des Geräts einsehen und anpassen. Vor der ersten Benutzung des Geräts sollten Sie die für Sie geeigneten Einstellungen vornehmen.

  • Seite 19: Sprache

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Sprache Hier können Sie die Anzeigesprache für das Gerät festlegen. Tippen Sie auf Sprache und dann auf die gewünschte Sprache, um diese für das Gerät zu wählen. Ein Häkchen zeigt an, dass die Sprache gewählt ist.

  • Seite 20: Displayeinstellungen

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Displayeinstellungen Hiermit können Sie die Helligkeit für das Display festlegen. Tippen Sie auf Anzeigeeinstellungen, und schieben Sie dann das Punktsymbol nach rechts oder links, um die Helligkeit zu ändern.
  • Seite 21 B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Open Source Dieses X-Rite Produkt verwendet Softwarecode, der von Dritten erstellt wurde. Hier werden Informationen zu Open-Source-Code angezeigt.

  • Seite 22: Kalibriermodus

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 KALIBRIERMODUS In der Verschlussklappe über der Messöffnung ist eine weiße Kalibrierkachel integriert, mit der vor jeder Messung automatisch eine Kalibrierung durchgeführt wird.

  • Seite 23: Kalibrierung Des Geräts

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Kalibrierung des Geräts 1. Wählen Sie im Menü Einstellungen die Kalibrieroption wie zuvor beschrieben (siehe Modus Einstellungen). Falls eine Kalibrierung notwendig ist, dann erscheint hier Kalibrierung erforderlich.

  • Seite 24: Betrieb

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 BETRIEB Job erstellen und Probe messen Um präzise und wiederholbare Messungen zu erhalten, muss die Messöffnung flach auf der Messoberfläche aufliegen.

  • Seite 25: Messdaten Anzeigen

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 HINWEISE: • Tippen Sie auf OK, falls nach der Messung eine Fehlermeldung erscheint, und führen Sie die Messung erneut durch.

  • Seite 26: Proben Löschen

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Wenn alle Messungen für den Job durchgeführt wurden, dann erscheint die Zusammenfassung. Wischen Sie nach oben, um weitere Messdaten zu sehen. Aktuellen Job löschen Jobname Messnummer und...

  • Seite 27: Jobnamen Und Fahrzeugbeschreibung Bearbeiten

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Für den Videomodus antippen 4. Messen Sie die gelöschte(n) Probe(n) erneut. Jobnamen und Fahrzeugbeschreibung bearbeiten Sie können Jobnamen und Fahrzeugbeschreibung für im Gerät erstellte Jobs bearbeiten.

  • Seite 28: Jobs Löschen

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 3. Tippen Sie danach auf das Häkchen oben im Fenster, um den Hersteller zu speichern. Symbol antippen, um Hersteller zu...

  • Seite 29: Anhang

    Sie sich an den nächsten zuständigen Vertragshändler von X-Rite. • Sie können Ihre Fragen und Probleme mit dem Gerät auch direkt per Fax oder E-Mail an X-Rite senden. E-Mail-Adresse und Faxnummer finden Sie auf der Webseite neben der entsprechenden Filiale.

  • Seite 30: Fehlerbehebung

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 1. Drücken Sie die Klemme (2) im Akkufach, bis der Akku nach oben springt. 2. Drehen Sie das Gerät um, bis der alten Akku herauskommt. 3.

  • Seite 31: Gerätespezifikationen

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Kalibrierung Kalibrierreferenz ist verschmutzt Reinigen Sie die Kalibrierreferenz wie im fehlgeschlagen. oder beschädigt. Anhang beschrieben, oder ersetzen Sie die Referenz falls sie beschädigt ist.
  • Seite 32 B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Blendengröße • Belichtungsfeld 13 x 16 mm Spektrale Messleistung Kurzzeitreproduzierbarkeit (MCDM) • MCDM: Mittlerer Farbunterschied (Mean color difference to mean). 10 Messungen alle 10 Sekunden •...

  • Seite 33: Akku Und Stromversorgung

    B A S F S P E K T R A L F O T O M E T E R 1 2 / 6 Akku und Stromversorgung • Li-Ion Akkupack (austauschbar durch Endbenutzer) • Externes Netzteil mit Eingangsspannungsbereich für internationalen Einsatz •...
  • Seite 34 Schweiz Telefon (+41) 44 842 24 00 Fax (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien X-Rite Asia Pacific Limited Suite 2801, 28th Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Telefon (852) 2568 -6283 Fax (852) 2885 8610 Bitte besuchen Sie uns unter www.xrite.com, um Informationen zu Filialen in Ihrer Nähe zu erhalten.
