1.2.3.2 Anschluss des Ladegerätes
1. Stecken Sie das Verbindungskabel 36.64.31 in die Buchse
des SpectroEye.
2. Stecken Sie das andere Ende des Verbindungskabels in die
Buchse «Instrument» des Kommunikationsadapters.
3. Stecken Sie den Stecker des Ladegerätes an eine freie
«Power» Buchse des Kommunikationsadapters. Das Lade-
gerät wird mit dem mitgelieferten Netzkabel ans Stromnetz
angeschlossen.

1.2.3.3 Anschluss an eine serielle Schnittstelle

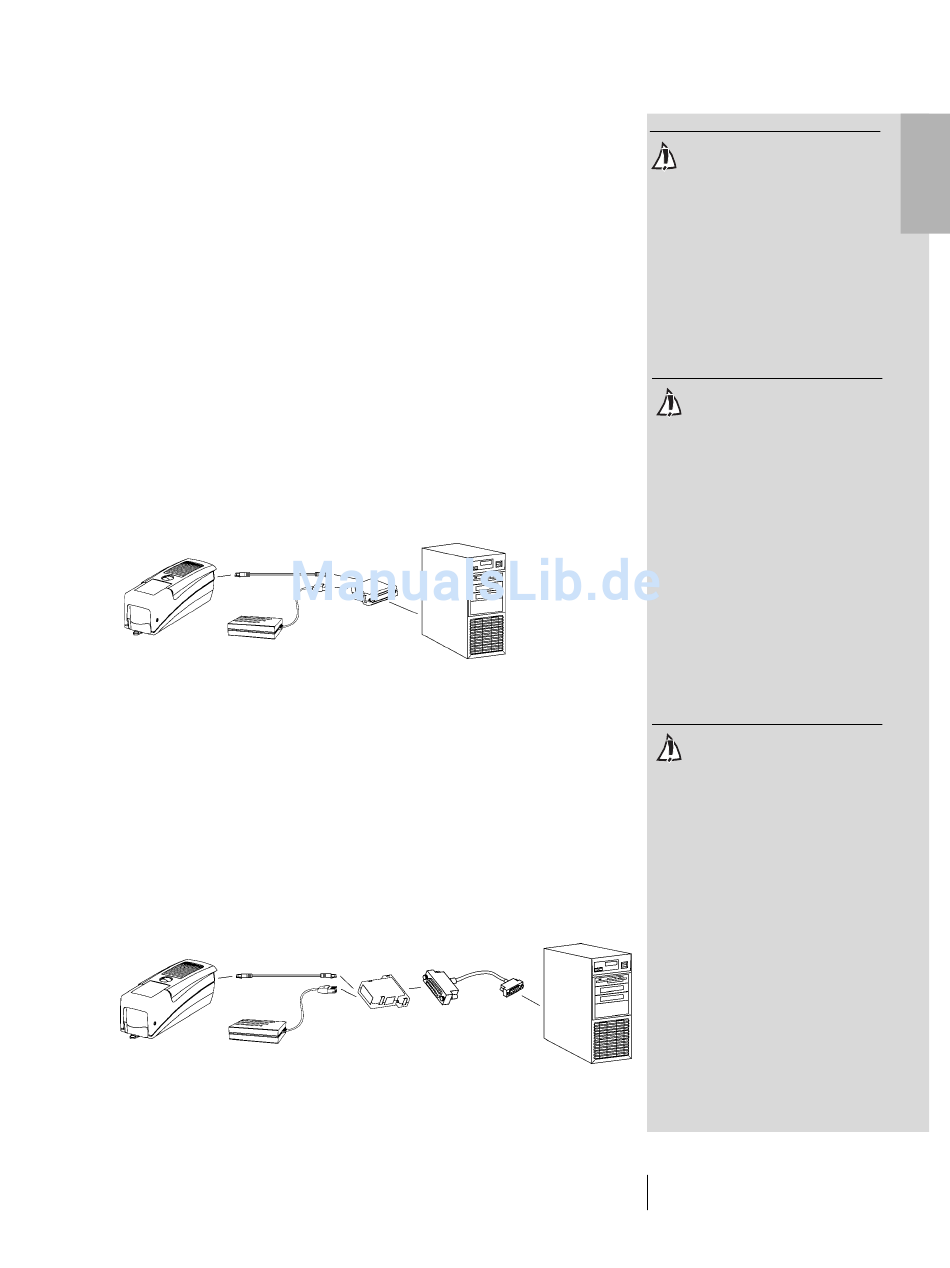

Anschluss an eine 25polige serieller Schnittstelle
1. Stecken Sie das Verbindungskabel 36.64.31 in die Buchse
des SpectroEye.
2. Stecken Sie das andere Ende des Verbindungskabels in die
Buchse «Instrument» des Kommunikationsadapters.
3. Stecken Sie die Buchse «Serial» des Kommunikations-
adapters auf die serielle Schnittstelle.
36.64.31
36.64.95
Anschluss an eine 9polige serielle Schnittstelle
1. Stecken Sie das Verbindungskabel 36.64.31 in die Buchse
des SpectroEye.
2. Stecken Sie das andere Ende des Verbindungskabels in die
Buchse «Instrument» des Kommunikationsadapters.
3. Stecken Sie das Zwischenkabel 36.50.55 zwischen die
Buchse «Serial» des Kommunikationsadapters und die
serielle Schnittstelle.
36.64.31
36.64.95
36.64.64
36.50.55
36.64.64
Bitte achten Sie sorgfältig darauf,
dass Sie die richtigen Verbindungs-
kabel verwenden!
Bitte achten Sie sorgfältig darauf,
dass Sie die richtigen Verbindungs-
kabel verwenden!
Bitte achten Sie sorgfältig darauf,
dass Sie die richtigen Verbindungs-
kabel verwenden!
