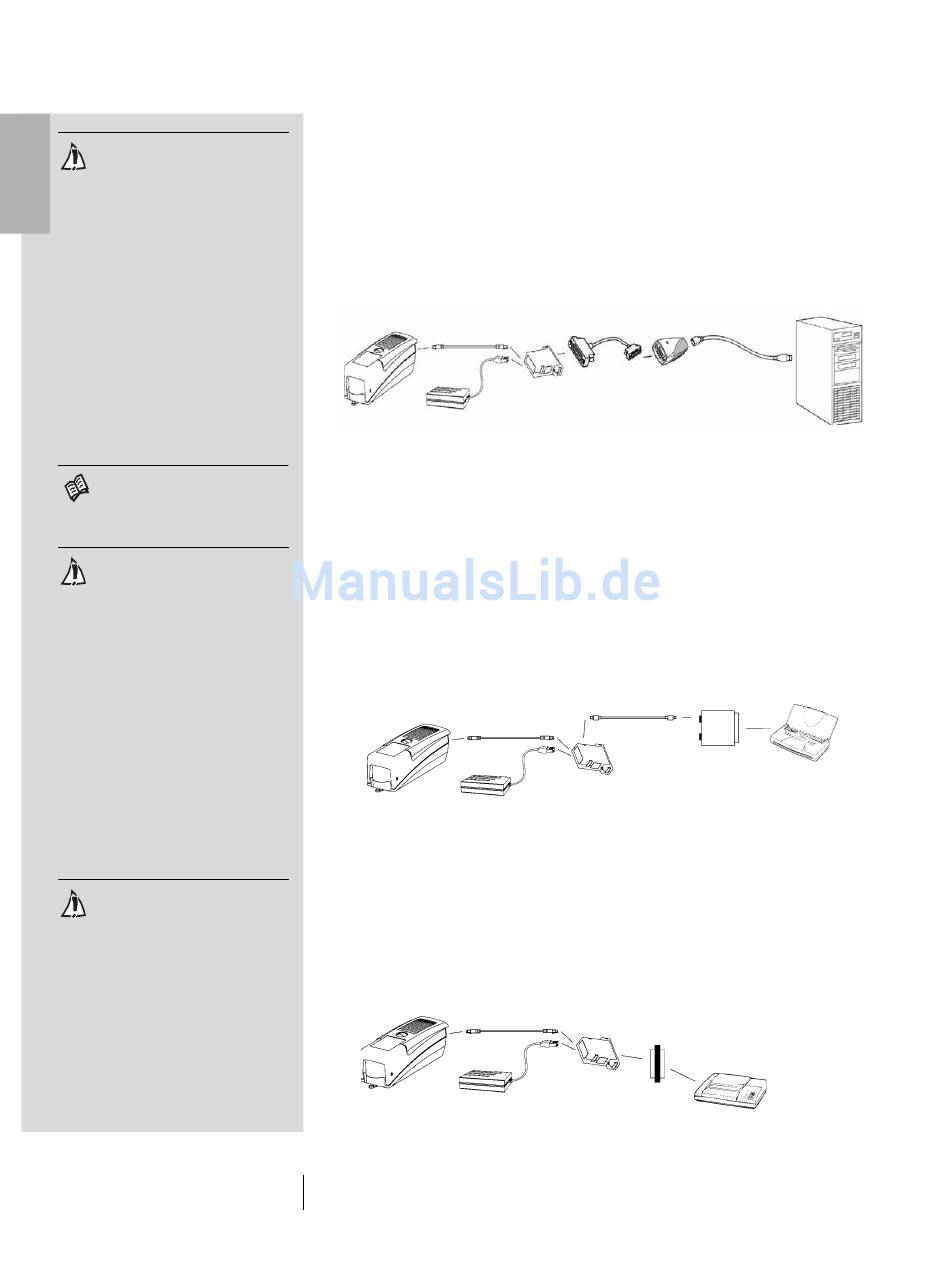

1.2.3.4 Anschluss an einen USB-Port

1. Stecken Sie das Verbindungskabel 36.64.31 in die Buchse
des SpectroEye.
2. Stecken Sie das andere Ende des Verbindungskabel in die
Buchse «Instrument» des Kommunikationsadapters.
3. Stecken Sie das Zwischenkabel 36.50.55, den USB-Serial
Adapter und das USB-Kabel zwischen die Buchse «Serial»
des Kommunikationsadapters auf die Schnittstelle des
USB-Port.
36.64.31
36.64.95

1.2.3.5 Anschluss an einen Drucker

Anschluss an einen Drucker mit parallelen Schnittstelle
1. Stecken Sie das Verbindungskabel 36.64.31 in die Buchse
des SpectroEye.
2. Stecken Sie das andere Ende des Verbindungskabel in die
Buchse «Instrument» des Kommunikationsadapters.
3. Stecken Sie in die Schnittstelle des Druckers den Konverter
36.50.92.
4. Speisen Sie den Konverter mit dem dazugehörigen Ladegerät.
5. Stecken Sie das Zwischenkabel 36.50.54 zwischen die Buchse
«Serial» des Kommunikationsadapters und den Konverter.
36.64.95
Anschluss an einen Drucker mit seriellen Schnittstelle
1. Stecken Sie das Verbindungskabel 36.64.31 in die Buchse
des SpectroEye.
2. Stecken Sie das andere Ende des Verbindungskabel in die
Buchse «Instrument» des Kommunikationsadapters.
3. Stecken Sie den Adapter 11.50.70 zwischen die Buchse
«Serial» des Kommunikationsadapters und den Drucker.
