1
Wenn Sie keine weiteren Geräte
am SpectroEye anschliessen
möchten, können Sie das
Ladegerät und das SpectroEye
auch direkt miteinander verbinden.
1.2.3 Anschlussmöglichkeiten des SpectroEye
Die Anschlussbuchse des SpectroEye ist multifunktional, d.h.
die Speisung, die serielle Kommunikation und das Ethernet ist
darin integriert. Sie können einzelne Geräte direkt an das
SpectroEye anschliessen, oder über den Kommunikations-
adapter mehrere Geräte gleichzeitig mit dem SpectroEye
verbinden.

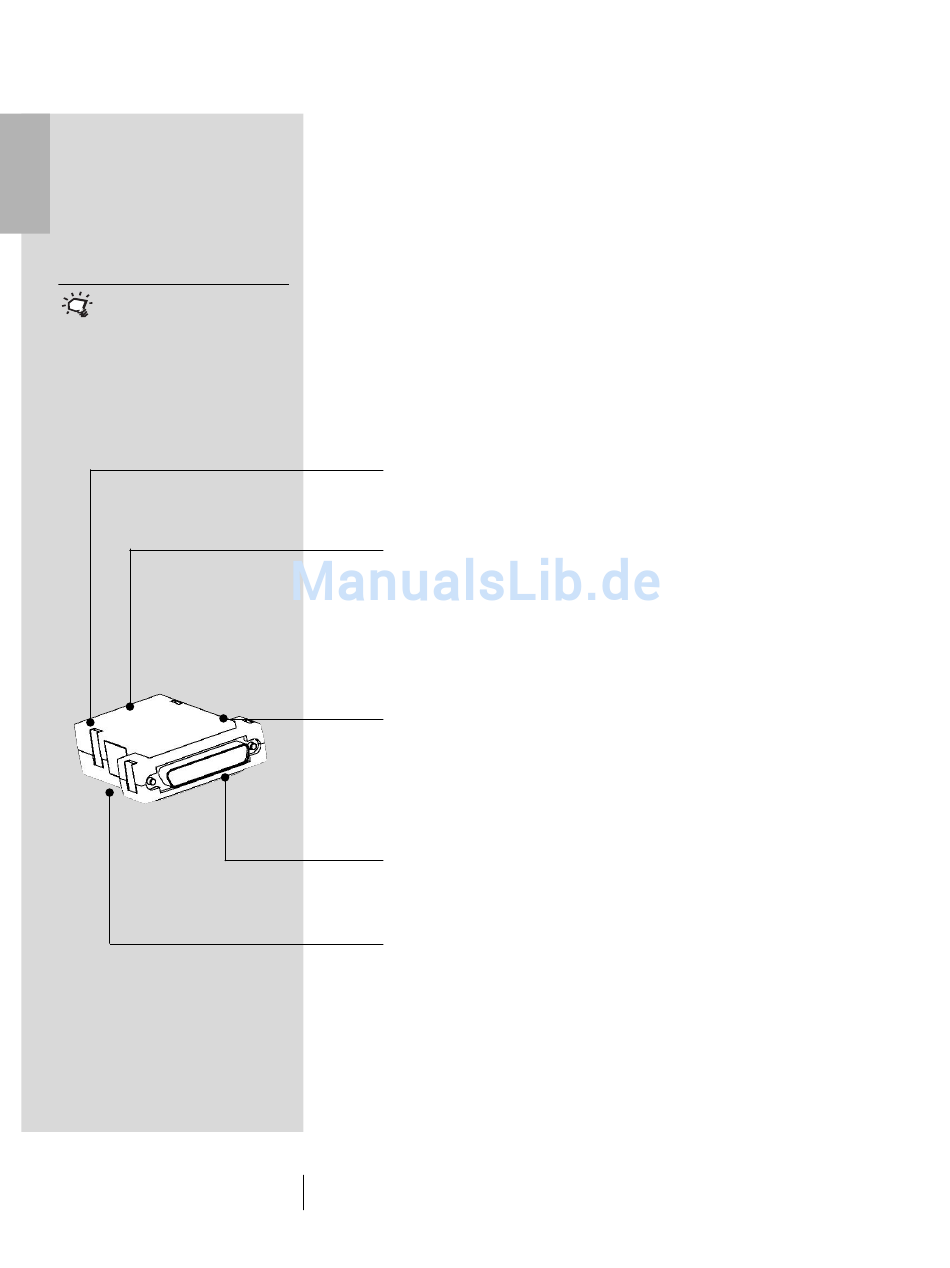

1.2.3.1 Der Kommunikationsadapter

Dieser Adapter verbindet Ihr SpectroEye mit allen anschliess-
baren Geräten: Computer (PC oder MAC), Drucker oder
Ladegerät. Sie können am Adapter mehrere Anschlüsse
gleichzeitig belegen. Zum SpectroEye führt immer nur ein
Kabel.
Instrument
An diese Buchse wird das SpectroEye mit dem Verbindungs-
kabel angeschlossen.
Ethernet = / Power
An diese Buchse wird das Ethernet oder das Ladegerät ange-
schlossen. Dieser Ethernet-Anschluss ist nicht gekreuzt und
wird verwendet, wenn das SpectroEye über einen Hub an das
Netzwerk angeschlossen wird. Wird die Buchse nicht für das
Ethernet verwendet, kann hier das Ladegerät angeschlossen
werden.
Ethernet X / Power
An diese Buchse wird das Ethernet oder das Ladegerät ange-
schlossen. Dieser Ethernet-Anschluss ist gekreuzt und wird
verwendet, wenn das SpectroEye direkt an den PC angeschlos-
sen wird. Wird die Buchse nicht für das Ethernet verwendet,
kann hier das Ladegerät angeschlossen werden.
Serial 1
Diese Buchse wird für die serielle Kommunikation verwendet,
falls kein Mini-DIN Stecker zur Verfügung steht.
Serial 2
Diese Buchse wird für die serielle Kommunikation verwendet,
sofern ein Mini-Din-Stecker zur Verfügung steht.
14 SpectroEye™
1 • Inbetriebnahme
