Diese Einstellungen müssen mit
dem angeschlossenen Gerät
übereinstimmen. Überprüfen Sie
hierzu die entsprechenden Angaben
im Handbuch des jeweiligen Geräte-
bzw. Softwareherstellers. Übliche
Einstellungen sind Baudrate = 9600
und Handshake = Xon/Xoff.
○ ○ ○ ○ ○ ○ ○ ○
Ob Sie andere als die vorein-
gestellten Werte eingeben müssen,
erfahren Sie von Ihrem System-
betreuer.
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
30 SpectroEye™
2 • Bedienung

2.3.1.1 Schnittstellen

Um die serielle Verbindung zu Ihrem Drucker oder Computer
○ ○
und die Ethernet-Verbindung zu Ihrem Computer oder zu einem
Netzwerk richtig zu konfigurieren, müssen Sie die Parameter
für die Schnittstellen richtig einstellen.

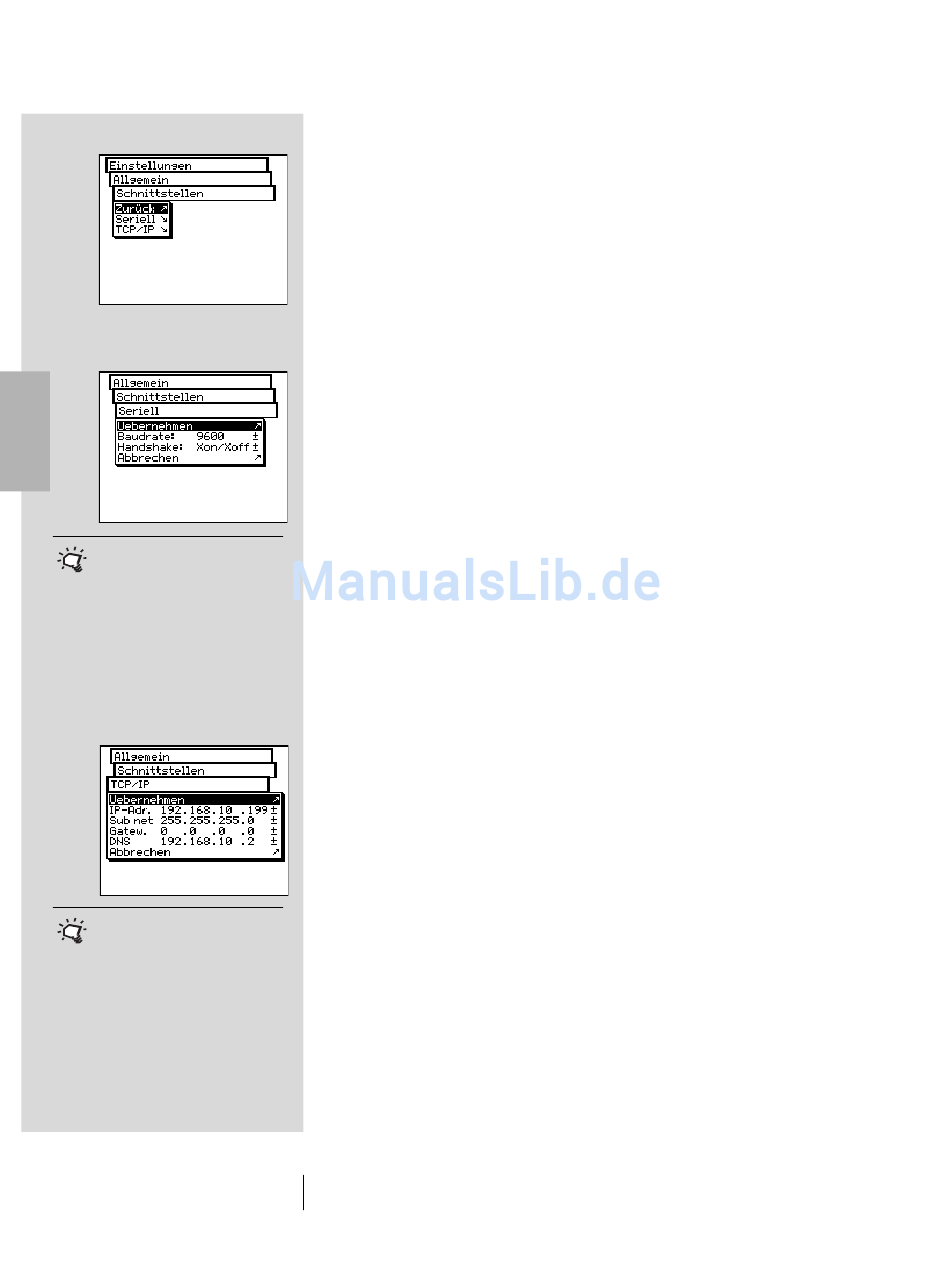

Im folgenden sind die verschiedenen Möglichkeiten aufgeführt,
die Sie im Menü unter
Einstellungen > Allgemein > Schnittstellen
finden.
• Um die Parameter für die serielle Übertragung zwischen
○ ○
SpectroEye und Drucker bzw. SpectroEye und PC fest-
zulegen wählen Sie die Menüzeile Seriell und gehen Sie
wie folgt vor:
1. Stellen Sie zunächst unter Baudrate die richtige
Übertragungsrate ein.
2. Wählen Sie dann unter Handshake zwischen
- Kein Handshake
- Xon/Xoff
- Hardware
3. Speichern Sie die Einstellungen mit Uebernehmen ab.
• Um Ihr SpectroEye über eine Ethernet-Schnittstelle ins
○ ○
Internet oder ein firmeninternes Netzwerk einzubinden,
wählen Sie die Menüzeile TCP/IP und konfigurieren diese
wie folgt:
1. Stellen Sie nacheinander die richtigen Adressen ein für:
- ID-Adresse
- Sub net mask
- Gateway
- DNS-Server
2. Speichern Sie die Einstellungen mit Uebernehmen ab.
