Einstellungen

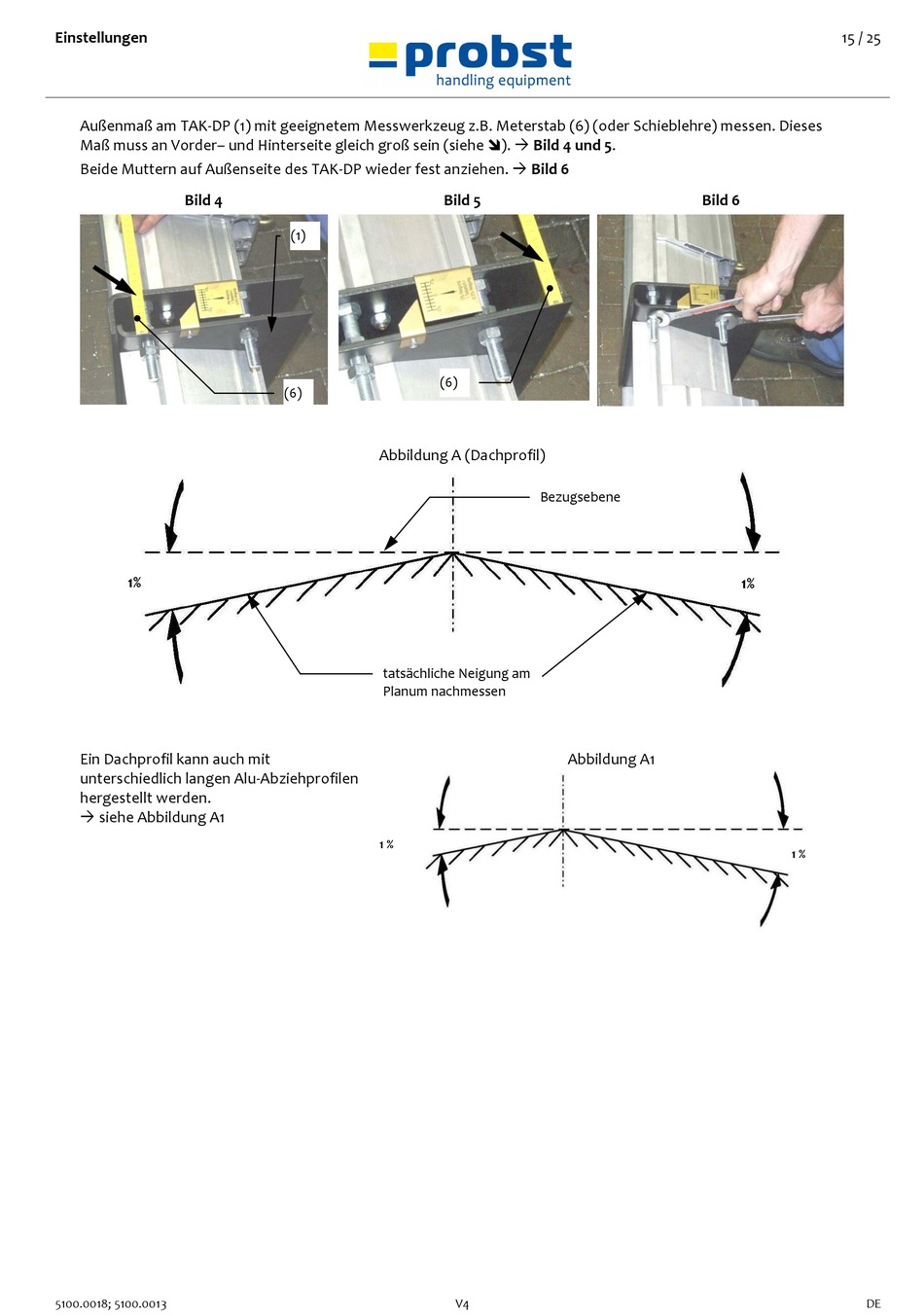

Außenmaß am TAK-DP (1) mit geeignetem Messwerkzeug z.B. Meterstab (6) (oder Schieblehre) messen. Dieses
Maß muss an Vorder– und Hinterseite gleich groß sein (siehe ). Bild 4 und 5.
Beide Muttern auf Außenseite des TAK-DP wieder fest anziehen. Bild 6
Bild 4
1%
Ein Dachprofil kann auch mit
unterschiedlich langen Alu-Abziehprofilen
hergestellt werden.
siehe Abbildung A1
5100.0018; 5100.0013
Bild 5
(1)
(6)
(6)
Abbildung A (Dachprofil)
tatsächliche Neigung am
Planum nachmessen
1 %
V4
Bild 6
Bezugsebene
Abbildung A1
15 / 25
1%
1 %
DE
