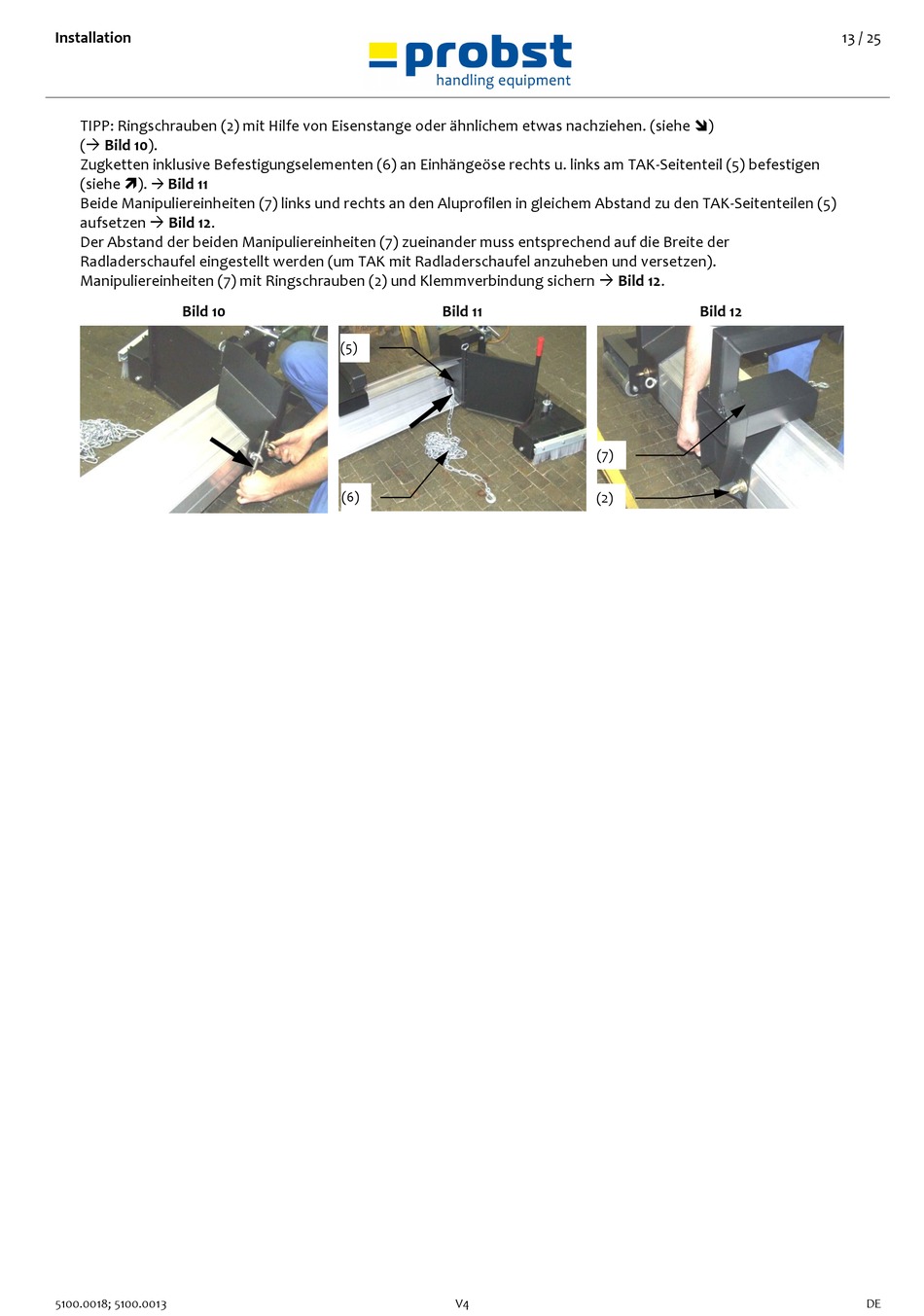

Installation
TIPP: Ringschrauben (2) mit Hilfe von Eisenstange oder ähnlichem etwas nachziehen. (siehe )
( Bild 10).
Zugketten inklusive Befestigungselementen (6) an Einhängeöse rechts u. links am TAK-Seitenteil (5) befestigen
(siehe ).
Bild 11
Beide Manipuliereinheiten (7) links und rechts an den Aluprofilen in gleichem Abstand zu den TAK-Seitenteilen (5)
aufsetzen Bild 12.
Der Abstand der beiden Manipuliereinheiten (7) zueinander muss entsprechend auf die Breite der
Radladerschaufel eingestellt werden (um TAK mit Radladerschaufel anzuheben und versetzen).
Manipuliereinheiten (7) mit Ringschrauben (2) und Klemmverbindung sichern Bild 12.
Bild 10
5100.0018; 5100.0013
Bild 11
(5)
(6)
V4
Bild 12
(7)
(2)
13 / 25
