Einstellungen

4 Einstellungen

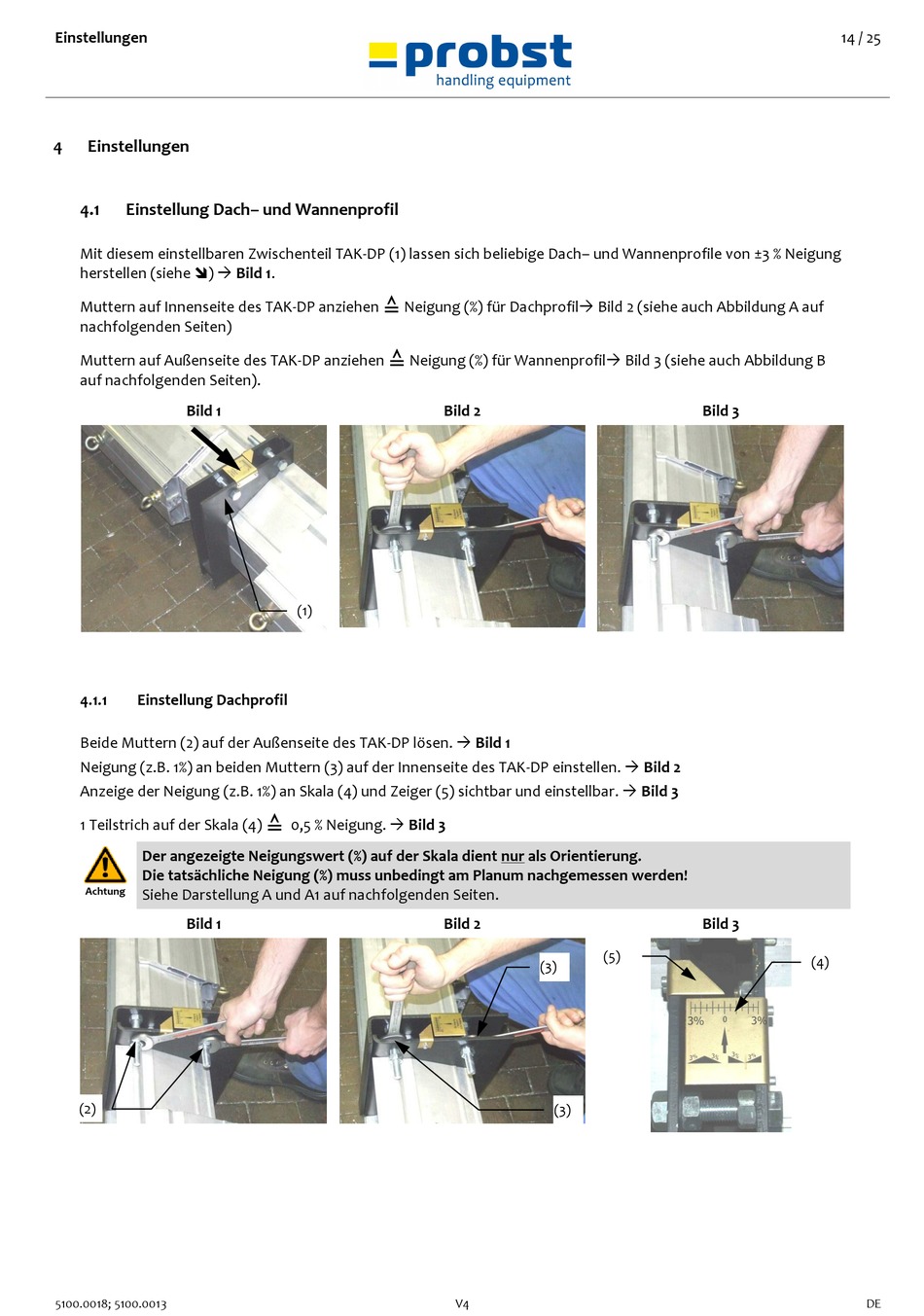

4.1 Einstellung Dach– und Wannenprofil
Mit diesem einstellbaren Zwischenteil TAK-DP (1) lassen sich beliebige Dach– und Wannenprofile von ±3 % Neigung
herstellen (siehe )  Bild 1.
Muttern auf Innenseite des TAK-DP anziehen
nachfolgenden Seiten)
Muttern auf Außenseite des TAK-DP anziehen
auf nachfolgenden Seiten).
Bild 1
4.1.1

Einstellung Dachprofil

Beide Muttern (2) auf der Außenseite des TAK-DP lösen.  Bild 1
Neigung (z.B. 1%) an beiden Muttern (3) auf der Innenseite des TAK-DP einstellen.  Bild 2
Anzeige der Neigung (z.B. 1%) an Skala (4) und Zeiger (5) sichtbar und einstellbar.  Bild 3
1 Teilstrich auf der Skala (4)
Der angezeigte Neigungswert (%) auf der Skala dient nur als Orientierung.
Die tatsächliche Neigung (%) muss unbedingt am Planum nachgemessen werden!
Achtung
Siehe Darstellung A und A1 auf nachfolgenden Seiten.
Bild 1
(2)
5100.0018; 5100.0013
≙
Neigung (%) für Dachprofil Bild 2 (siehe auch Abbildung A auf
≙
Neigung (%) für Wannenprofil Bild 3 (siehe auch Abbildung B
(1)
≙
0,5 % Neigung.  Bild 3
Bild 2
Bild 2
(5)
(3)
(3)
V4
14 / 25
Bild 3
Bild 3
(4)
DE
