Installation

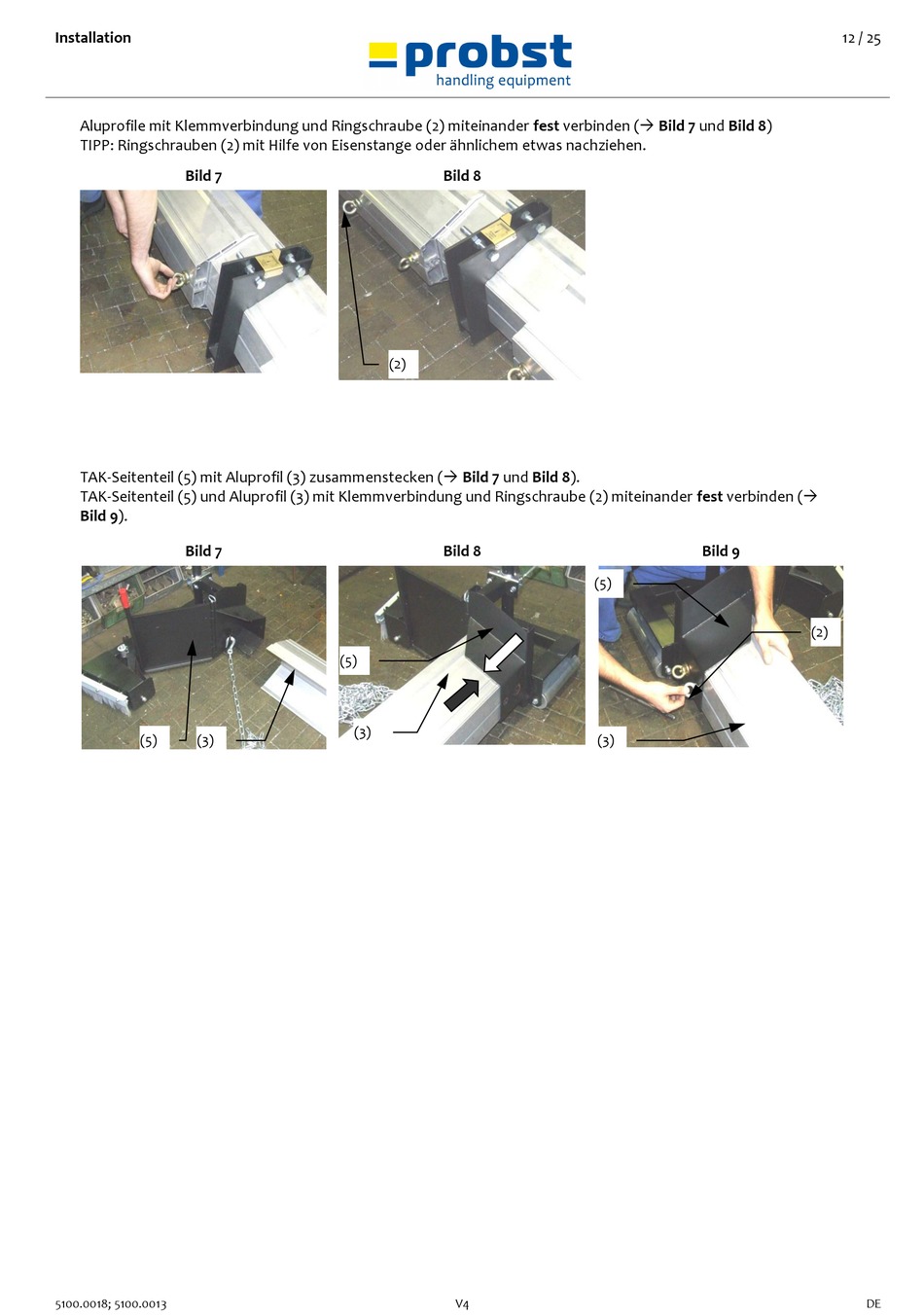

Aluprofile mit Klemmverbindung und Ringschraube (2) miteinander fest verbinden ( Bild 7 und Bild 8)
TIPP: Ringschrauben (2) mit Hilfe von Eisenstange oder ähnlichem etwas nachziehen.
Bild 7
TAK-Seitenteil (5) mit Aluprofil (3) zusammenstecken ( Bild 7 und Bild 8).
TAK-Seitenteil (5) und Aluprofil (3) mit Klemmverbindung und Ringschraube (2) miteinander fest verbinden (
Bild 9).
Bild 7
(5)
(3)
5100.0018; 5100.0013
Bild 8
(2)
Bild 8
(5)
(3)
