Elektrischer Anschluss

I.3.1 Videoanleitung und Übersicht
Hinweis!
Anleitung zur leichten, schnellen und sicheren Montage der Sensoren und Kabel in einem 3-minütigen
Video. Das Video ist auf YouTube verfügbar.
https://youtu.be/y3oB9z44MCk

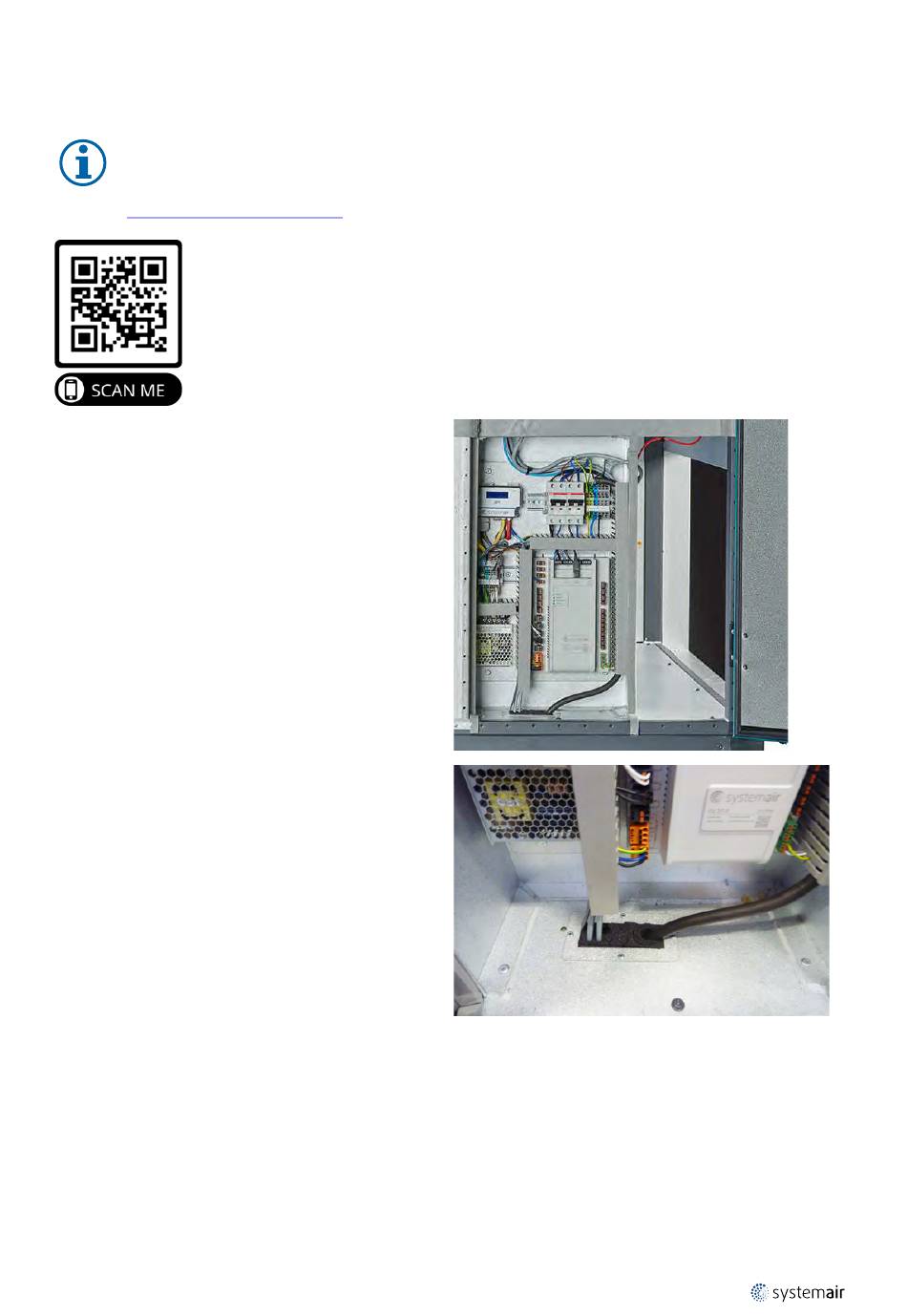

Der Schaltschrank befindet sich immer in der Sektion mit
dem Zuluftventilator. Dadurch wird der Luftstrom um den
Schaltschrank herum stets vom Wärmeübertrager vorge-
heizt oder in heißen Sommern vorgekühlt.
Die Kabeleinführung befindet sich stets auf der Unterseite
des Lüftungsgeräts.
Die Position der Komponenten wird in Anhang 2 gezeigt und beschrieben.
Verbindungen mit Anschlussklemmen gehen aus dem Schaltplan hervor.
Wenn Konstantdruckregelung in den Kanälen benötigt wird (Bedarfsregelung), muss der Drucksensor an einer geeigne-
ten Stelle eingesetzt werden, um die Druckänderungen im Kanalsystem genau messen zu können. Nur so kann eine zu-
verlässige Druckregelung erreicht werden. Diese Positionierung kann vom Kunden frei gewählt werden.
Es ist notwendig einen Konstantdruck aufrecht zu erhalten, auch an den entferntest liegenden Luftauslässen.
I.3.2 Schaltpläne
Die Schaltpläne sind in separaten Bedienungsanleitungen abgedruckt, die sich im Lieferumfang des Geräts befinden.
