Installation
15.2
Montage

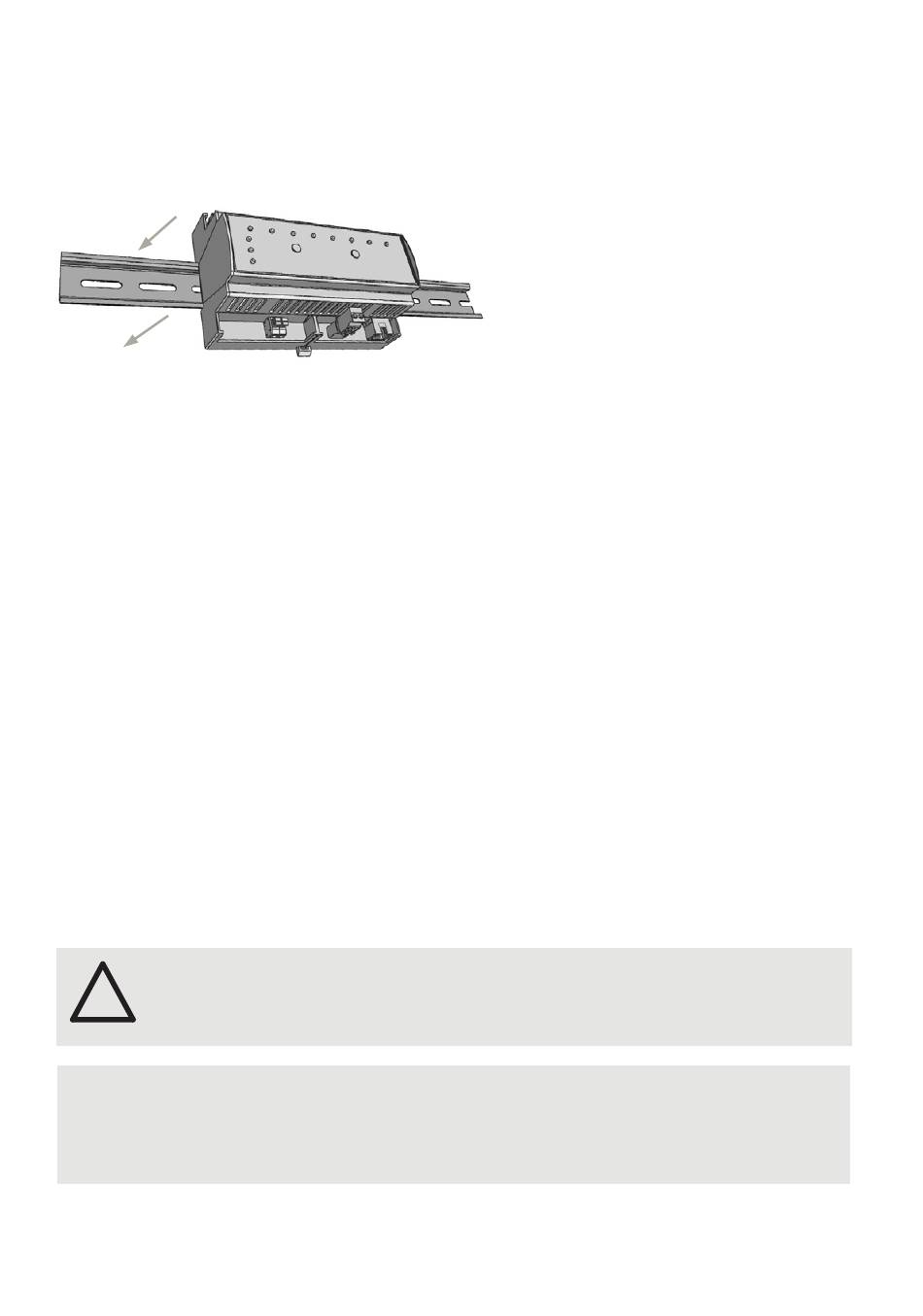

Der e:cue SYMPL bridge Node wird auf einer 35 mm-DIN-Hutschiene
(EN 60715) horizontal montiert.
1
2
Der SYMPL Node kann auch auf jeder vertikalen Oberfläche mit einer
Schraube befestigt werden. Nutzen Sie dazu eine 3 bis 3,5 mm-Schraube
zum Einhängen in das Montageloch auf der Rückseite.
Für optimale mechanische Stabilität wird die Montage auf einer Hutschiene
empfohlen.
15.3
Ethernet-Verbindung
Die Anschlussbelegung des Ethernet-Ports entspricht den Standards für
RJ45. Alle üblichen Ethernet-Komponenten wie Kabel, Switches oder
Splitter können genutzt werden. Um die Ethernet-Verbindung herzustellen,
stecken Sie das Patchkabel (RJ45, CAT5) in den dafür vorgesehenen
Ethernet-Ausgang am SYMPL bridge Node.
Erden Sie die verbundenen Ethernet-Anschlüsse für
!
Outdoor-Installationen (optional für Inneninstallationen).
i
Verbinden Sie nie zwei e:cue SYMPL bridge Nodes im
Auslieferungszustand mit dem Netzwerk. Die identischen IP-
Adressen stören die Verbindung im Netzwerk.
44
1. Hängen Sie das Gerät oben in
die Hutschiene ein.
2. Drücken Sie leicht auf das
Gehäuse, so dass die untere
Verriegelung auf der Hutschiene
einrastet. Das Gerät ist nun
montiert.
