Gerätebeschreibung
13.2

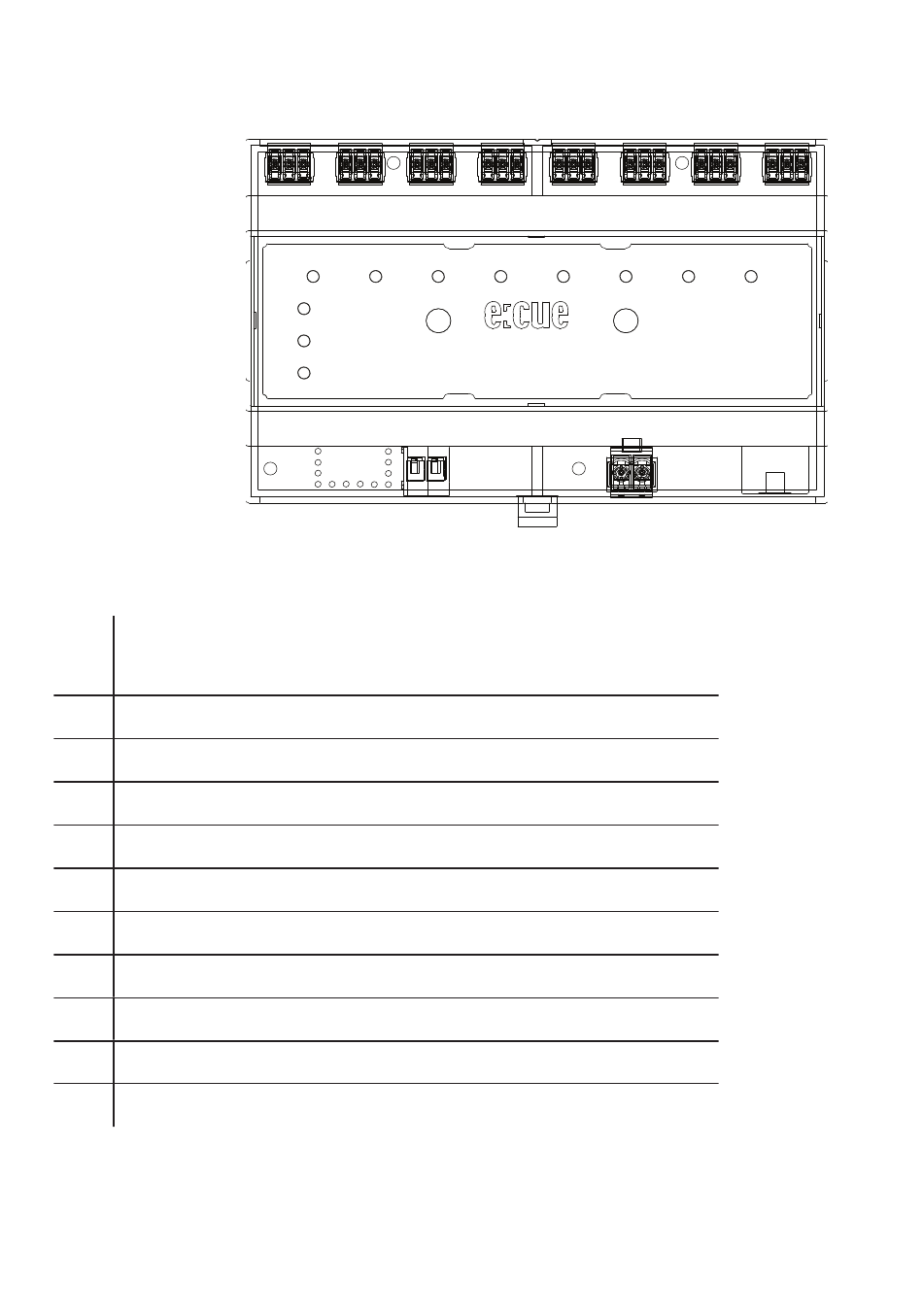

Anschlüsse und Schnittstellen
Sicht von oben:
1
DMX-Ausgänge 1 ... 8
(GND, DMX-, DMX+ links nach rechts)
2
DMX / e:pix Status LEDs
3
LED Test / Error
4
LED Ethernet (LAN-Aktivität)
5
LED Status (Gerätestatus)
6
Identify-Taster
7
Test-Taster
8
Erdung
9
Spannungsversorgung (Vcc+, Vcc- links nach rechts)
10
Ethernet-Anschluss
11
Hutschienen-Griff
38
1
2
3
4
6
5
8
7
9
11
10
