5. Inbetriebnahme
5.1 Konfiguration der Hardware
5.1.1 Erweiterungsmodule
®
Das musiphone
kann mit 2 oder 4 Kanälen (Grundgerät 1) bzw. 4 bis 16 Kanälen (Grundgerät
2) ausgestattet sein. 2 bzw. 4 Kanäle befinden sich dabei fest auf dem Grundboard. Durch Ein-
®
setzen von optional erhältlichen 2-Kanal-Modulen kann das musiphone
auf 4 bzw. bis zu 16
Kanäle erweitert werden.
Zum Einsetzen der 2-Kanal-Erweiterungs-Module sind zunächst alle Verbindungen vom musi-
®
phone
-Gerät zu trennen, d.h. alle Leitungen von den Kanälen zur TK-Anlage, Audiokabel,
USB-Kabel und insbesondere das Netzteil. Dann können nach Öffnen des Gerätes die Erweite-
rungsmodule auf die Steckkontakt-Leisten der entsprechenden Steckplätze im linken Bereich
des Grundboards mit leichtem Druck eingesetzt und mit der Verriegelung gesichert werden.
Danach wird das Gehäuse wieder geschlossen und alle Verbindungen wieder hergestellt. Die
Module werden vom System automatisch erkannt, so dass für die Programmierung der Funk-
tionen nun alle Kanäle verfügbar sind.
HINWEIS: Zum Öffnen des 19-Zoll-Gehäuses lösen Sie ausschliesslich die beiden Schrauben
®
an der Rückseite des musiphone
s und heben Sie dann den Deckel vorsichtig ab.

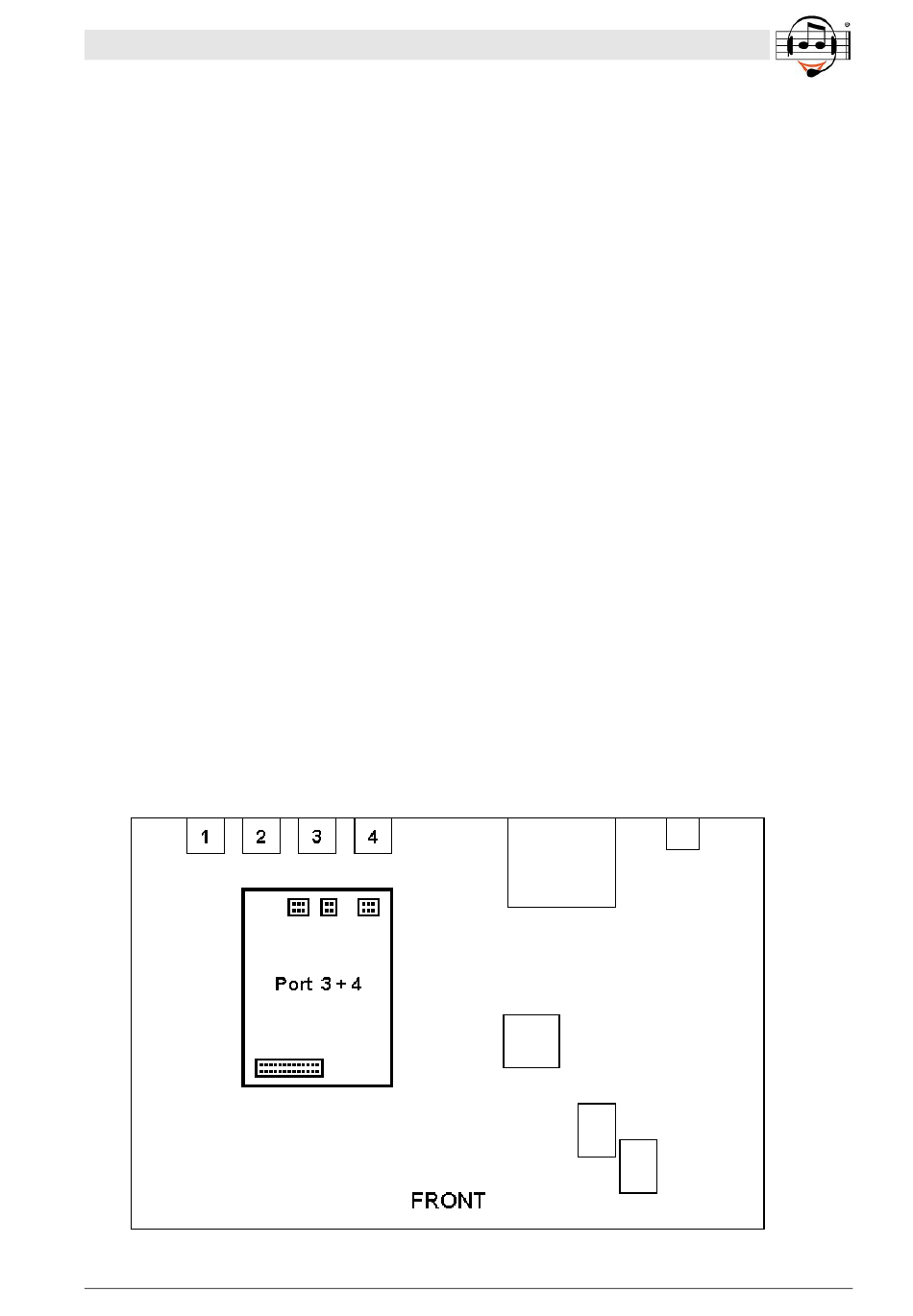

Die folgenden Skizzen zeigen die Einbaupositionen der Erweiterungsmodule:
•
Grundgerät 1 (Tischgehäuse):
®
© VII-2011 BEYERTONE GmbH
Bedienungsanleitung musiphone
THE NEXT LEVEL
13/92
