2 Systemübersicht
2.1 Systembeispiel

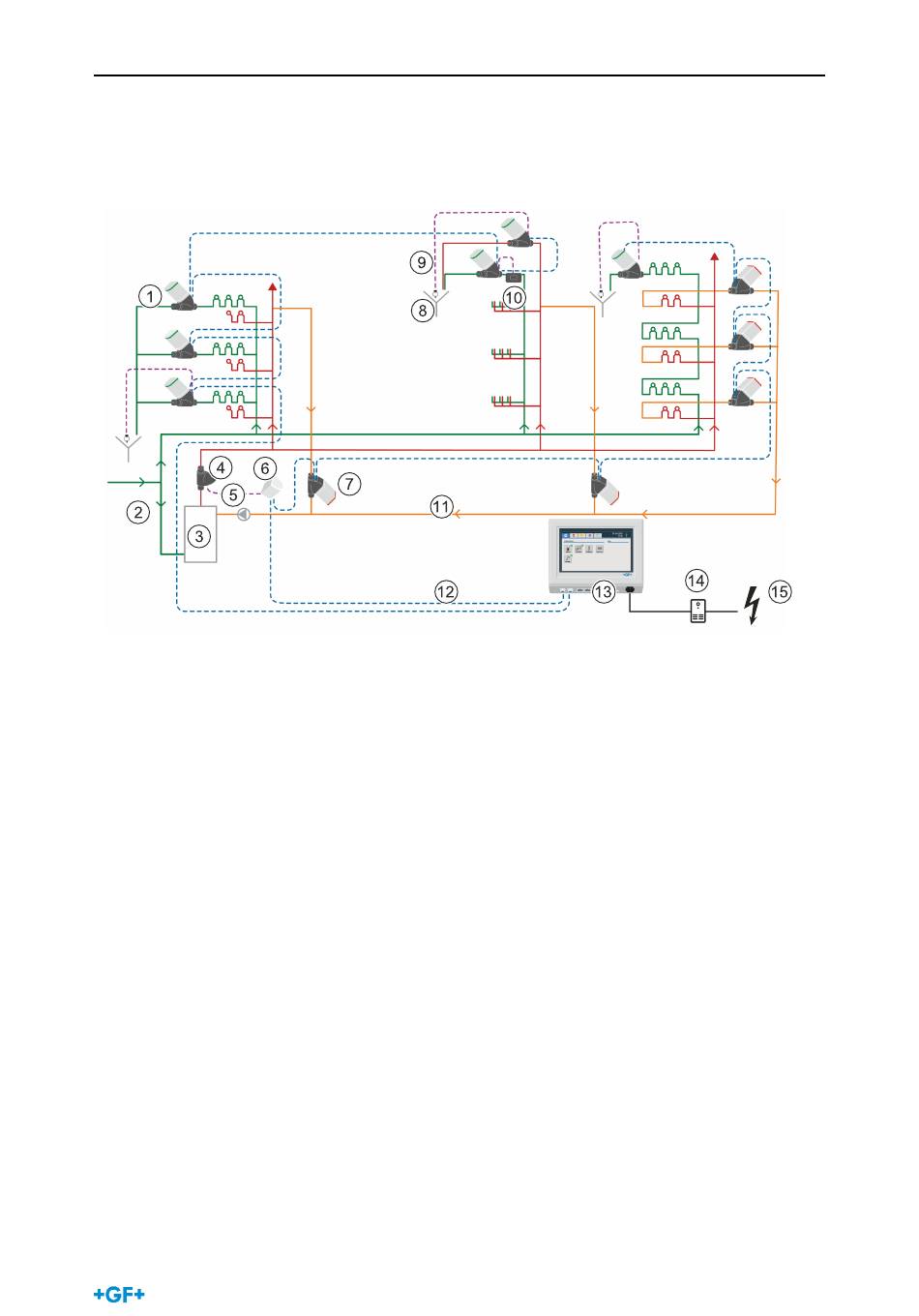

Dieses Systembeispiel zeigt eine Wasserversorgung mit 3 Kaltwasserleitungen und
5 Warmwasser-Kreisläufen.
1 Ventil LegioTherm K
2 Kaltwasserleitung
3 Wassererwärmer
4 Temperatursensor
5 Vorlauf (Warmwasser) 13 Master
6 Uni Controller
7 Ventil LegioTherm 2T
8 Ablaufüberwachung
9
Sensorkabel
10 Durchflusssensor
11 Rücklauf (Warmwasser)
12 Spannungsversorgungs- und Kommunikationskabel
14 Unterbrechungsfreie Stromversorgung (USV)
15 Externe Stromversorgung
