4.9.3 Aktoren

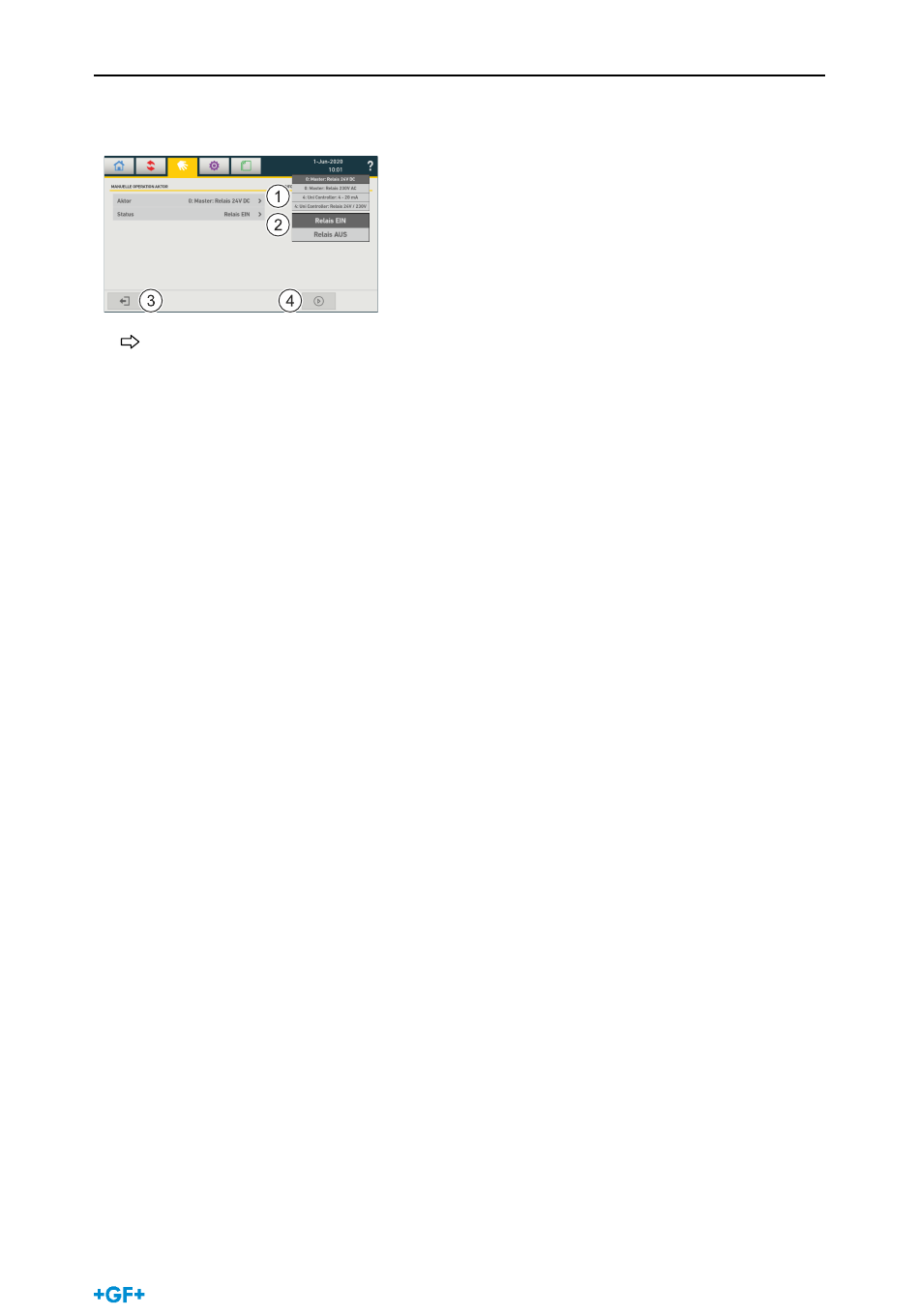

Der Dialog erlaubt dem Servicetechniker das manuelle Einstellen der Aktoren.
Gewünschten Aktor selektieren (1). Die Auswahl erfolgt anhand der Verkabelung an
Master-Relais oder Uni Controller (Relais oder 4-20 mA).
Bei einem Relais wird im Feld (2) der Status angezeigt, bei einem Ausgang 4-20 mA der Wert.
Taste (3) schliesst den Dialog. Sie ist während der manuellen Bewegungen des Aktors inaktiv.
Taste (4) startet die gewählte Änderung. Ihr Symbol wechselt zu einem Pausensymbol, bis die
gewählte Einstellung erreicht ist. Danach erscheint wieder das Abspielsymbol wie hier gezeigt
und Taste (3) wird wieder aktiv.
Das Schliessen des Dialogs durch Taste (3) oder die Wahl einer anderen Funktion beendet
den manuellen Betrieb. Anschliessend übernimmt wieder die Applikation die Kontrolle über die
Aktoren.
4 Arbeiten mit dem Master
65
