3.4.2 Uni Controller verkabeln
Risiko von Funktionsstörungen durch mangelhafte Montage!
Wird die Verkabelung bei eingeschalteter Spannungsversorgung vorgenommen, kann dies
zu Schäden an den elektronischen Komponenten führen!
Sicherstellen, dass beim Verkabeln weder Master noch Powerbox(en) mit Span-
nung versorgt werden!

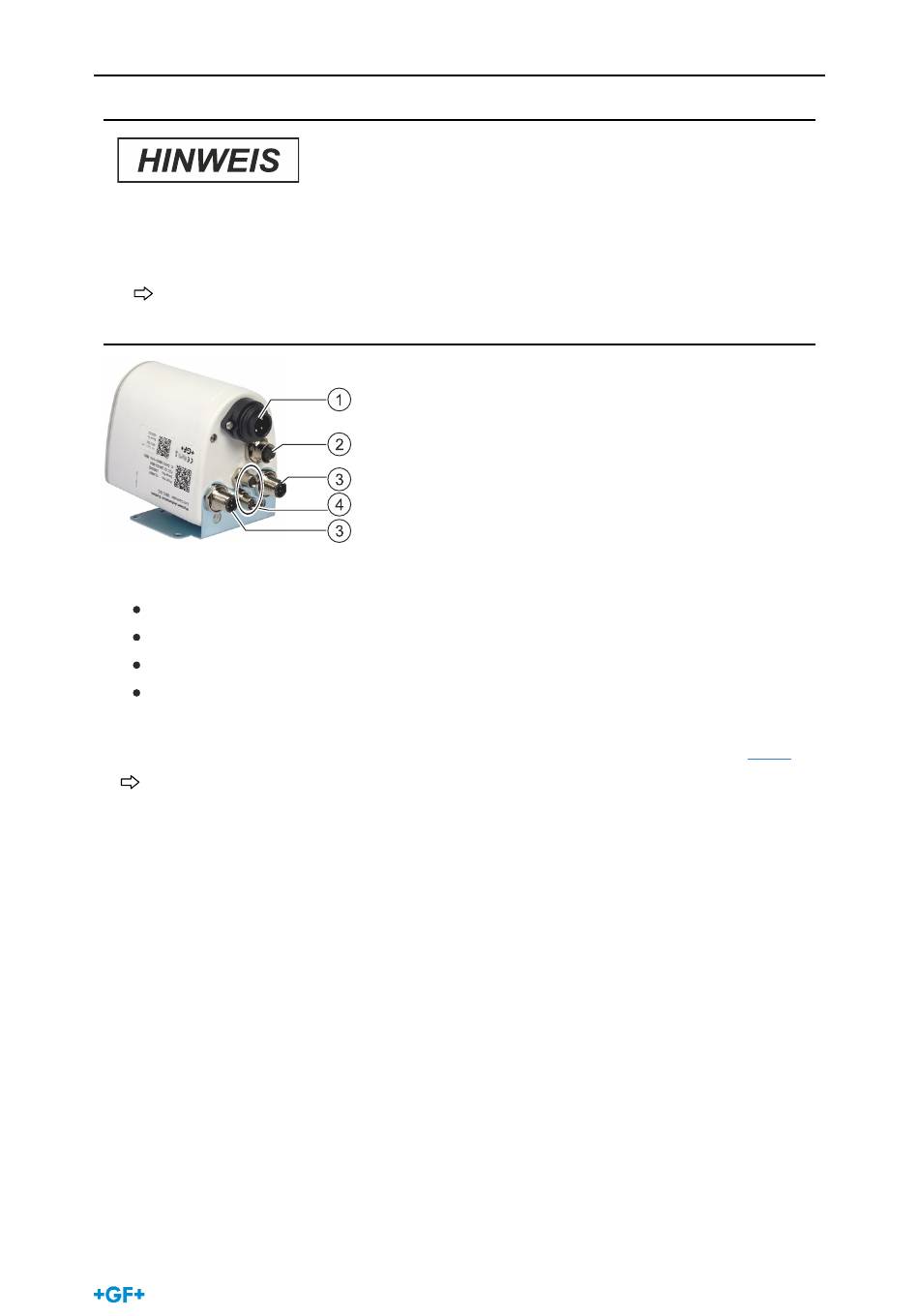

Der Uni Controller bietet folgende Anschlüsse:
(1) Relaisausgang 24V/230V
(2) 4-20mA IN/OUT
(3) 2 M12-Stecker
(4) 2 Eingänge 4-20mA (oben: Port 1, unten: Port 2) für den Anschluss von zwei 4-
20mA-Sensoren (externe Hycleen AS-Sensoren oder Sensoren anderer Hersteller).
Die Verkabelung eines Uni Controllers erfolgt mittels M12-Steckern (3) wie bei einem Ventil.
Uni Controller in Reihe mit dem Master und den Ventilen verkabeln.
3 Installation
