3.5.7 Master-Relais 24/230V anschliessen

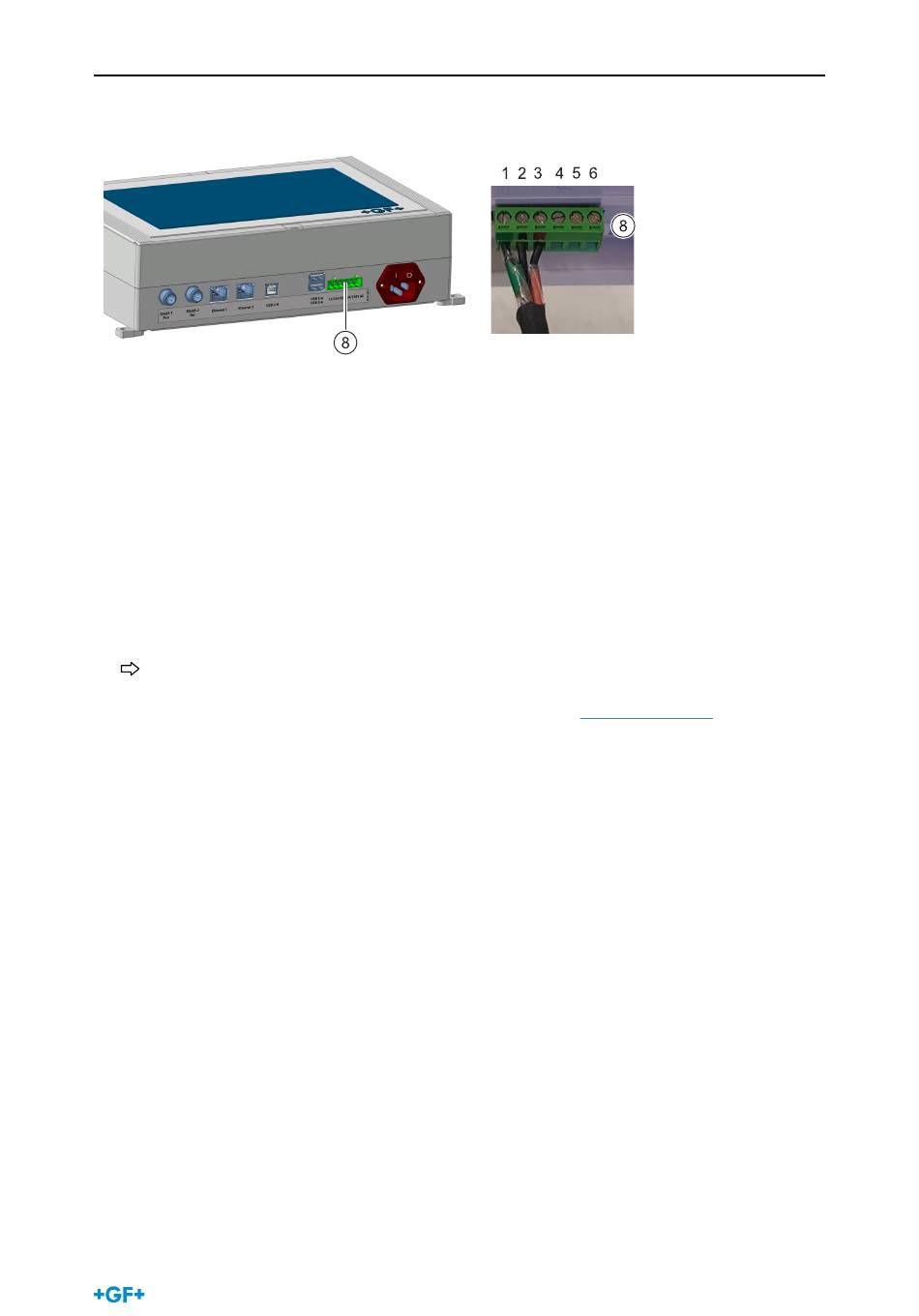

Der Steckeranschluss (8) bietet 1 Relais 24V und 1 Relais 230V mit je einen potentialfreien
Schaltkontakt (Wechselkontakt). Dabei die folgende PIN-Belegung beachten:
Relais 24V
1
NO (normal open bei Relais OFF)
2
C (Relais common)
3
NC (normal closed bei Relais OFF)
Relais 230V
4
NO (normal open bei Relais OFF)
5
C (Relais common)
6
NC (normal closed bei Relais OFF)
Master-Relais entsprechend der Spannung an den Steckeranschluss (8) anschliessen.
Die Programmierung des Master-Relais wird in der Applikation
geführt.
3 Installation
Aktor Automation
durch-
25
