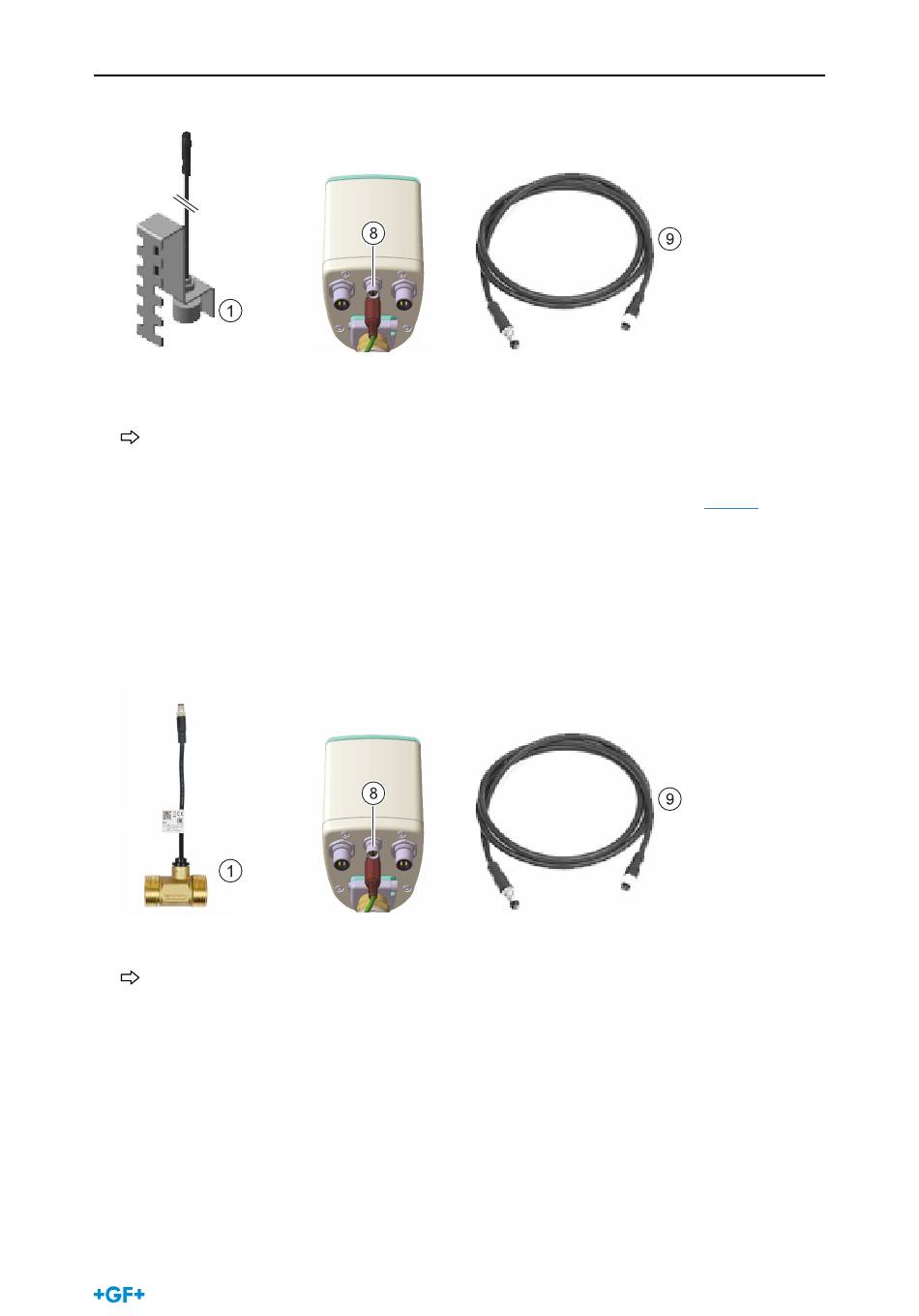

3.5.4 Ablaufüberwachung installieren
Die Ablaufüberwachung (1) prüft, ob das Wasser im Ablauf den durch die Einbauhöhe des
Sensors festgelegten Höchststand überschreitet.
Sie wird mit dem Controller eines Ventils (Spül- oder Abgleichventil) oder Uni Controller
verbunden, dazu das Anschlusskabel (1) am M8-Anschluss (8) anschliessen.
Auf welche Spülventile die Ablaufüberwachung wirken soll, wird in der Funktion
gelegt.
Mit den oben gezeigten Verlängerungskabeln (9, 9943.005) kann durch Hin-
tereinanderschalten mehrerer Verlängerungskabel zu je 5 m eine Distanz zwischen Sensor
und Ventil von max. 50 m überbrückt werden. Es empfiehlt sich stets eine möglichst kurze
Distanz zum Ventil.

3.5.5 Durchflusssensor installieren

Der externe Durchflusssensor (1) misst den Durchfluss durch das Rohrstück.
Er wird mit dem Controller eines Ventils (Spül- oder Abgleichventil) oder Uni Controller
verbunden, dazu das Anschlusskabel (1) am M8-Anschluss (8) anschliessen
Mit den oben gezeigten Verlängerungskabeln (9, 9943.005) kann durch Hin-
tereinanderschalten mehrerer Verlängerungskabel zu je 5 m eine Distanz zwischen Sensor
und Ventil von max. 50 m überbrückt werden. Es empfiehlt sich stets eine möglichst kurze
Distanz zum Ventil.
3 Installation
Spülen fest-
